Клеевое бесшвейное скрепление с фрезерованием корешка
Как мы уже знаем, подборочные машины изготавливают скомплектованные блоки, которые затем укладываются стопой для ручной подачи в машину для их скрепления, либо с помощью передаточного модуля соединяются с машиной клеевого бесшвейного скрепления (КБС).
Существует несколько типов машин для КБС, но в них, как правило, используются аналогичные операции.
Подготовка книжного блока. Скомплектованные вместе с форзацами блоки обжимаются, выравниваются на вибростоле по корешку и подаются поочередно в машину КБС корешком вниз. Блоки проходят над дисковой фрезой, которая сфрезеровывает корешковые фальцы на 3 мм; на фрезерованную поверхность одно- или двукратно наносится тонкий слой клея.
Крытье обложкой. Обложка при подаче в позицию крытья бигуется двумя или четырьмя бигами по краям корешка и с отступом в 3-4 мм на передней и задней сторонках, затем она совмещается с блоком и фиксируется на корешке.
увеличить изображение

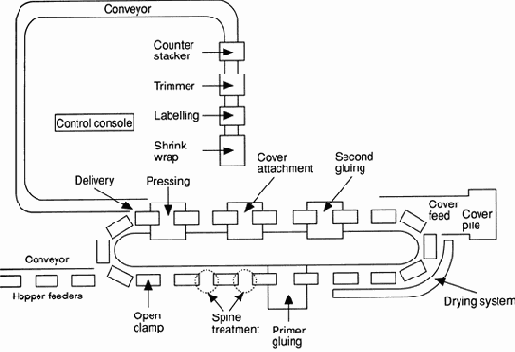

Рис. 13.2. Схема процесса изготовления книжных изданий в обложке клеевым бесшвейным скреплением
Затем происходит сушка клеевого соединения, чем и завершается бесшвейное скрепление. В машинах КБС с однократной заклейкой корешка один слой клея ПВА или термоклея служит для скрепления листов книжного блока и для крытья обложкой. Клей ПВА представляет собой белую дисперсию (взвесь твердого поливинилацетата в водной среде), которая сравнительно долго затвердевает, но быстро схватывает (удерживает приклеиваемую деталь, находясь в жидком состоянии). Такой клей хорошо сочетается с впитывающими влагу видами бумаги.
В машинах КБС с двухкратным нанесением клея заклейка корешка (клеевое скрепление тетрадей) осуществляется "холодным" клеем ПВА, а крытье обложкой - с помощью термоклея, который наносится в виде расплава и после нанесения быстро затвердевает.
Клеевое соединение, полученное с помощью ПВА, обычно подвергают искусственной сушке различными способами, чтобы обеспечить полное его закрепление перед обрезкой блоков на трехножевой резальной машине.
Для сушки корешковой зоны обычно используют инфракрасное и высокочастотное электромагнитное излучение. Термоклей не требует сушки, так как быстро затвердевает при естественном охлаждении. В современном производстве применяется преимущественно именно термоклей.
После сушки издания в обложке обрезаются на трехножевой резальной машине, после чего укладываются в стопу и упаковываются.
Клеевое бесшвейное скрепление изданий в обложке весьма рентабельно, поэтому широко используется в производстве книжных изданий разнообразных объемов, форматов и тиражей. Данный способ скрепления блоков широко применяется в производстве многотиражных изданий в обложке, причем с целью повышения производительности дорогого оборудования применяется обработка блоков-двойников, когда на одной двойного формата доле тетради располагается два комплекта страниц одного издания. После комплектовки, КБС и сушки блоки-двойники распиливаются дисковой фрезой на две части, а затем обрезаются с трех сторон.
При меньшей себестоимости КБС имеет и свои недостатки.
Во-первых, для применения этого способа имеются ограничения по виду бумаги. Наилучшие результаты обеспечивает бумага машинной гладкости с малой объемной массой (плотностью), шероховатая и хорошо впитывающая жидкий клей. Толстая и рыхлая газетная бумага с минимальной проклейкой будет идеальной для этого способа скрепления, а высококаландрированная и очень гладкая бумага, предназначенная для воспроизведения полутоновых иллюстраций, скорее всего, создаст проблемы. Хорошие результаты дает слабоклееная бумага для высокой печати машинной гладкости. При использовании высококаландрированной бумаги с большой объемной массой и мелованной бумаги рекомендуется проводить предварительные испытания на ее пригодность для КБС.
увеличить изображение

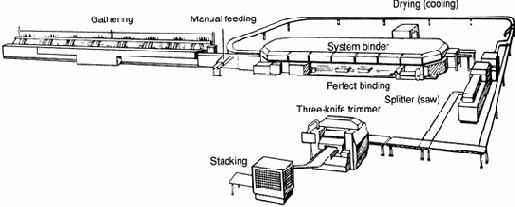

Рис. 13.3. Поточная линия по изготовлению изданий в обложке, скрепленных клеевым бесшвейным способом
Во-вторых, результат во многом зависит от типа и качества клеящего вещества.Однократная заклейка корешка клеем ПВА вполне подходит для шероховатых адсорбирующих поверхностей, но для ряда других видов бумаги и для достижения максимальной прочности необходимо применять двухкратное нанесение клея на корешок блока.
