Клеевое бесшвейное скрепление книжных блоков
Как и для изданий в обложке, книжный блок может быть скреплен клеевым бесшвейным способом с фрезерованием корешка или с перфорацией и фрезерованием отдельных зон.
Изготовление изданий в переплетной крышке без шитья. Начальные операции изготовления книжных изданий в переплетной крышке - фальцовка, комплектовка и скрепление блоков - аналогичны рассмотренным ранее процессам. Первой дополнительной операцией, характерной для книг в переплетной крышке, является присоединение к тетрадям или блоку форзацев. Ниже рассматриваются основные операции по изготовлению изданий в переплетной крышке при КБС.
Присоединение форзацев к тетрадям или блоку. Форзацы изготавливаются из специальной форзацной бумаги, отличающейся высокой прочностью на излом, высокой проклейкой и умеренной скручиваемостью при одностороннем увлажнении, но может быть использована и другая прочная клееная бумага массой от 120 г/м2.
Заготовки форзацев выкраиваются из бумажных листов так, чтобы их ширина была вдвое больше ширины блока до обрезки, а высота - равна высоте блока. Раскрой форзацной бумаги должен быть только долевым; сгиб форзацев должен происходить по машинному направлению бумаги. Как будет показано далее, выполнение этого требования уменьшает вероятность деформации сторонок форзацев в процессе вставки блоков в крышки.
Каждая форзацная заготовка фальцуется в один сгиб, образуя четырехстраничную тетрадь. Одна из долей форзацев склеивается с наружными сторонами первой и последней тетради блока с применением крахмального клея или ПВА.
Присоединение форзацев к книжному блоку производится двумя способами. В первом случае форзацы приклеиваются к первой и последней тетрадям блока (до его комплектовки) на форзацприклеечных автоматах. Во втором случае форзацы присоединяются к скомплектованному блоку перед его клеевым бесшвейным скреплением на автоматизированных поточных линиях.
Форзацы приклеиваются к тетрадям с небольшим отступом от корешка, чтобы сгибы форзацев не повреждались швейными инструментами в процессе шитья блоков.

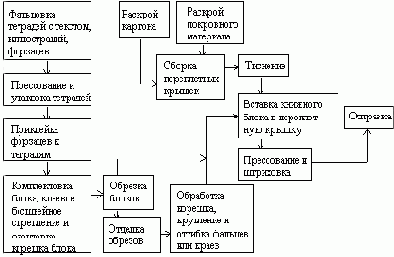

Рис. 13.5. Схема брошюровочно-переплетных процессов
Изготовление и обработка книжных блоков. Задачей этого комплекса операций является получение готового к вставке и прочного книжного блока, скрепленного клеевым бесшвейным способом. Все начальные операции аналогичны операциям, выполняемым при изготовлении блока изданий в обложке и выполняются на том же оборудовании (см. раздел 13.4.1).
Скомплектованные блоки обжимаются и подаются в агрегат клеевого бесшвейного скрепления корешками вниз непрерывным потоком. В агрегате корешок сфрезеровывается на 3 мм, но форзацы при этом не затрагиваются.
Корешки блоков очищаются от бумажной пыли и промазываются клеем ПВА и термоклеем в одной или двух клеевых ваннах с небольшим заходом на корешковое поле.
Вместо приклейки обложки корешок блока окантовывается широкой полосой переплетного коленкора или крафт-бумагой. Окантовка немного заходит на форзацы, что обеспечивает высокую прочность форзацев на сгибах и прочную связь переплетной крышки с блоком в готовой книге.
Далее осуществляется обрезка книжного блока с трех сторон, затем блоки укладываются стопами в фуры или на поддон для временного хранения или передачи на последующие операции или сразу же поступают на поточную линию, продолжающую процесс изготовления книги.
Все дополнительные способы отделки, такие как закраска и золочение обрезов, выполняются после трехсторонней обрезки блоков. Закраска обрезов вручную производится кистью, распылением или губкой, при этом стопа блоков должна находиться в зажатом состоянии, чтобы краска не проникала на страницы. В крупносерийном производстве закраска обрезов выполняется на автоматах, которые включаются в состав поточной линии.
Обработка блоков и вставка блоков в крышки. Обработка книжных блоков, вставка блоков в переплетные крышки и заключительные операции обычно выполняются на автоматизированных поточных линиях, но могут выполняться и на пооперационном оборудовании.
Окантованные по корешку и обрезанные книжные блоки поступают на автоматизированную переплетно-брошюровочную поточную линию для дальнейшей обработки и завершающих операций.
Первой операцией является кругление и отгибка краев корешка блока; ее целью является придание книге удобной округлой формы, облегчающей ее открывание и пребывание в раскрытом состоянии. Кругление представляет собой процесс придания корешку и переднему обрезу полуцилиндрической формы, а отгибка краев корешка формирует буртики; в процессе отгибки краев образуется четкий излом бумаги в месте изгиба, что уменьшает силовое воздействие на клеевое скрепление корешка, способствует длительному сохранению формы книги и повышению срока службы.
Кругление осуществляется прокаткой в валиках или (на пооперационном оборудовании) - качающейся рифленой профильной колодкой. Отгибка краев корешка выполняется колодкой, прижимающейся к корешку блока и совершающей относительно него качательные движения.
Кругление и отгибка краев корешков книг малого объема не делается, они выпускаются с прямым (плоским) корешком.
После кругления и отгибки краев корешка, к корешку книжного блока приклеивается каптало-бумажная полоска таким образом, чтобы буртики капталов (утолщения тесьмы цилиндрической формы) немного выступали в корешке за края верхнего и нижнего обрезов.
На следующем этапе книжный блок вставляется в переплетную крышку, которая изготавливается отдельно от книжного блока (см. раздел 13.5.3).
увеличить изображение

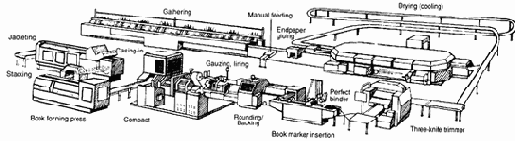

Рис. 13.6. Поточная линия по производству книг в переплетной крышке
увеличить изображение

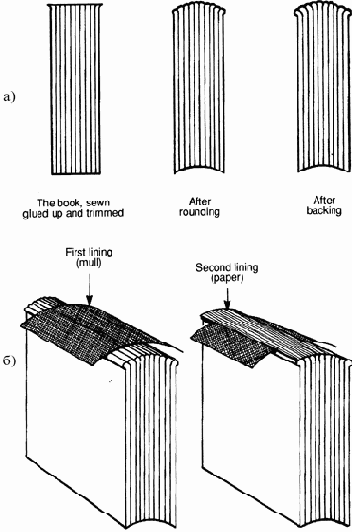

Рис. 13.7. (a) Кругление и отгибка фальцев, (б) Приклейка марли и бумажной полоски
При вставке блока в крышку форзацы промазываются клеем ПВА или крахмальным клеем. После вставки блоков в крышки книги обрабатываются на автоматах для прессования и штриховки. Прессование обеспечивает плотную склейку форзацев со сторонками переплетной крышки, после чего книга приобретает плоскую форму. Штриховка (нанесение углубленных рубчиков по месту расставов – пространство между краем корешка и корешковыми кромками картонных сторонок крышки) придает книге законченный вид и обеспечивает хорошее открывание сторонок.
Крытье суперобложкой. Завершающей технологической операцией является крытье книг суперобложкой, которая может быть присоединена к книге вручную, либо на соответствующих автоматах. Машина может выполнять предварительную подрезку суперобложек перед их фальцовкой, при которой образуется два сгиба для корешка книги и два – для сторонок крышки, после чего выполняется операция крытья. Автоматы для суперирования включаются в состав поточной линии. После крытья суперованные книги укладываются в стопу с раскладкой корешками в разные стороны для упаковки и отправки.
Изготовление изданий в переплетной крышке клеевым бесшвейным способом с частичным разрушением фальцев тетрадей. При изготовлении изданий в переплетной крышке клеевым бесшвейным способом могут использоваться те же способы скрепления, что и для издания в обложке, например, уже знакомые нам способы КБС с перфорацией корешковых сгибов тетрадей и фрезерованием отдельных зон.
После того как тетради сфальцованы и в корешковых сгибах тетрадей сделана перфорация, блоки скомплектованы и приклеены форзацы к крайним тетрадям, книжные блоки обрабатываются в машине КБС, в которой секция фрезерования корешка отключена. Клей проникает через отверстия перфорации и между тетрадями, после чего корешок блока окантовывается полоской переплетного коленкора или крафт-бумаги.
Полученные книжные блоки после сушки и обрезки отправляют на поточную линию для завершения операций кругления, приклейки корешкового материала, каптало-бумажной полоски и вставки в переплетную крышку.
