Изготовление переплетных крышек


По классификации, принятой в России и странах СНГ, переплетные крышки бывают составные (тип 5), из одной детали (тип 6), цельнокрытые (тип 7), с накладными сторонками и накладным корешком (тип 8). У составных переплетных крышек тканевым обычно делается только корешок, а картонные сторонки покрываются, как правило, бумагой или переплетным материалом на бумажной основе. Переплетные крышки типа 6 изготавливаются из тонкого гибкого и высококаландрированного картона с гладкой лицевой поверхностью, из ткани или из поливинилхлоридного пластиката; по конструкции они напоминают обложки, но с блоком соединяются не в корешке, а по форзацам. Цельнокрытые переплетные крышки состоят из четырех деталей: двух картонных сторонок, отстава и покровного материала. В качестве покровного материала может быть использована переплетная ткань, материал на бумажной и нетканой основе, а также оттиски с припрессованной полимерной пленкой.


увеличить изображение

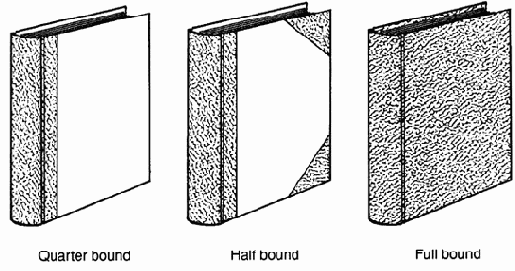

Рис. 13.10.  Три типа переплетных крышек

Переплетные крышки могут изготавливаться вручную и на крышкоделательных полуавтоматах и автоматах.

При сборке переплетных крышек на листовых крышкоделательных машинах, переплетный картон, отстав и покровный материал должны быть раскроены на прямоугольные заготовки нужного размера с учетом ширины склейки в корешке и загибки деталей на три или четыре стороны картонных сторонок. Покровный материал должен раскраиваться так, чтобы основа ткани и машинное направление бумаги было вдоль корешка книги: это уменьшит вероятность деформации покровного материала при сборке крышек и их коробление в готовой книге. Покровный материал разрезается на листы на тканераскройных машинах. После раскроя у заготовок покровного материала срезаются уголки под 45° по месту всех четырех углов будущей крышки, чтобы можно было выполнить аккуратную загибку краев.


увеличить изображение

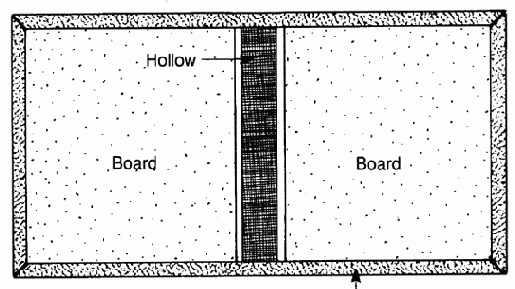

Рис. 13.11.  Конструкция стандартной переплетной крышки

Одновременно раскраивается переплетный картон для сторонок и бумага или картон для отстава.
Картон разрезается на картонорезательных машинах или на картонораскройных автоматах. На картонорезательных машинах раскрой производится в два приема: сначала листы разрезаются на полосы, после чего полосы разрезаются на сторонки. Картонораскройные автоматы обе операции выполняют за один прием, вдобавок укладывают готовые детали на поддон. Бумага и картон для отстава обычно раскраиваются на одноножевых бумагорезательных машинах.

Наладка крышкоделательной машины выполняется с учетом формата – ширины и высоты развернутой переплетной крышки и ширины отстава. Стопы заготовок картонных сторонок и покровного материала укладываются в магазины самонакладов. Заготовки покровного материала одна за другой промазываются горячим костным клеем и укладываются на сборочный стол машины; картонные сторонки толкателями выдвигаются из магазинов на промежуточный стол, а подающие ролики отматывают от рулона ленту бумажного отстава и укладывают ее между картонными сторонками, где она обрезается по формату. После этого все три детали пневматическими присосками переносятся на заготовку покровного материала и прижимаются к ней. В дальнейшем в двух позициях производится загибка краев покровного материала и заправка уголков, после чего готовая крышка попадает в прессующее и в приемно-выводное устройство.

Составные переплетные крышки изготавливаются в два приема. Сначала делается "штуковка": две картонные сторонки и отстав кроются тканевым корешком, после чего штуковка кроется двумя покровными сторонками.

В России и в некоторых странах СНГ широко распространены рулонные крышкоделательные машины, использующие рулонные заготовки покровных материалов и отстава. Они имеют более высокую производительность, но требуют не менее двух операторов для обслуживания. Отходы в брак на таких машинах довольно высоки.

Многие крышкоделательные машины имеют ограничения по формату развернутой крышки (формату и доле бумажного листа) и по ширине отстава (толщине или длине дуги корешка). В связи с этим в ГОСТ России была внесена переплетная крышка типа 8 с накладными сторонками и накладным корешком, накладные сторонки которой (с загибкой краев со всех четырех сторон) большого формата можно изготавливать на любой крышкоделательной машине.
