Рулонные машины без сушки и с горячей сушкой
Рулонные офсетные машины без сушки. Эти машины не имеют специальных средств сушки. Они широко используются для печати газет и журналов. В книгопроизводстве они применяются для печати многотиражных книг в обложке.
Рулонные офсетные печатные машины обеспечивают тот же диапазон стандартных форматов, что и ротационные машины высокой печати (раздел 10.1.3): этот диапазон ограничен размером рубки и возможностями фальцаппарата.
увеличить изображение

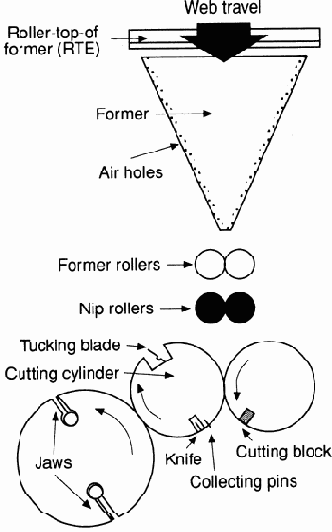

Рис. 10.12. Фальцаппарат рулонной офсетной печатной машины
Ширина рулона для формата А 178x111 обычно составляет около 1104 мм, а длина рубки – 912 мм (т.е. можно разместить 48 страниц с поперечным расположением волокон, организованных в 8 рядов по 6 страниц с горизонтальным расположением). Ширина рулона для формата В 198x129 обычно составляет около 1224 мм, а длина отрезной части – 1056 мм (48 страниц, организованных в 8 рядов по 6 страниц с горизонтальным расположением).
В обоих случаях при каждом обороте цилиндра получается 96 страниц, обычно формируемых в 3x24-страничные тетради.
Как и в случае использования массовых ротационных машин высокой печати, многие из этих машин выдают продукт с поперечным расположением волокон.
Машины, предназначенные для изготовления книжной продукции (оснащенные секциями фальцовки), схожи по строению с массовыми, а основная идея и в этом случае заключается в том, чтобы производить стандартный продукт с максимальной эффективностью и производительностью. На этих машинах может быть установлено, (как правило, по отдельному заказу), дополнительное устройство инфракрасной сушки, если возникают проблемы с закреплением краски на оттиске.
Форма обычного размера включает 16 или 24 страниц формата октаво, а поскольку эти размеры гораздо меньше, чем полный размер формы формата квад (содержащей 32 страницы формата октаво), рулоны, соответствующие этим размерам, обычно называют минирулонами. Для большинства минирулонов страницы должны размещаться с ориентацией верх-к-низу страницы поперек формы, при этом получается поперечное расположение волокон в страницах книги; схемы с размещением страниц верх-к-низу в направлении движения полотна обеспечивают получение книг с правильным расположением волокон.
Обычная ширина минирулонов для книжного формата Demy 8vo составляет 890 мм с длиной рубки 564 мм.
Рулонные печатные машины с цилиндрами двойного размера также используют минирулоны, но длина окружности печатных цилиндров в два раза больше обычного. Тем самым они обеспечивают двойную длину рубки, что при некоторых обстоятельствах позволяет получать продукт с правильным направлением волокон при размещении страниц верх-к-низу по направлению движения полотна.
Печатные машины с переменной длиной рубки дают возможность получать различные форматы. Новая конструкция машины – например, такой, как Variquik от Strachan Henshaw – дает возможность под управлением компьютера быстро заменять печатные цилиндры и менять форматы фальцовки.
Машина Variquik имеет печатающую "колонну", состоящую из трех сменных секций, которые могут заменять стандартную секцию из двух офсетных цилиндров для обычных однокрасочных рулонных печатных машин. В ходе печати подвижная печатающая каретка, содержащая увлажняющий и красочный аппараты, использует одну из двух сменных секций, две другие держатся в запасе. Длина рубки и параметры фальцовки также автоматически изменяются в соответствии с используемой секцией.
Рулонные офсетные машины с горячей сушкой. Это машины конструктивно оснащенны средствами сушки краски (обычно с газовым, инфракрасным или ультрафиолетовым нагревом), что дает возможность получать более яркие, насыщенные цвета оттиска, использовать бумагу более высокого качества с малыми абсорбирующими свойствами. Все книги с полутоновыми цветными и черно-белыми иллюстрациями требуют применения машин с горячей печатью.
Для однокрасочной работы используется ряд размеров рулонов, обеспечивающих получение специфически книжных форматов. Большинство многокрасочных рулонных машин могут быть также использованы и для однокрасочной печати. Для цветных работ многие машины рассчитаны на конечный формат около А4, с размером формы 450x650 мм (SRA2), 640x900 мм (SRA1) или 900x1280 мм (SRA0).
Печатные машины формата SRA2 450x640 мм часто называют 8-страничными машинами "с поперечным расположением волокон", поскольку они позволяют получать 4 страницы А4 в плане (8 страниц А4 в тетради).
В них используется форма с размерами 450x640 мм или близкими к ним, а страницы организованы на форме в виде 2 рядов по 2 горизонтальных страницы поперек формы (ширина рулона 640 мм, длина рубки 450 мм). Поскольку выходным является формат А4, данные машины являются печатными машинами "с поперечным направлением волокон": страницы располагаются горизонтально поперек полотна.
Печатные машины формата SRA2 с большой поверхностью цилиндра известны как 8-страничные машины с продольным направлением волокон или узкие машины. Форма здесь состоит из 2 рядов по 2 вертикально расположенных поперек формы страницы (ширина рулона 450 мм, длина отрезаемой части 640 мм), поэтому листы А4 имеют продольную ориентацию волокон.
Печатные машины формата SRA1 являются более распространенными. Они известны как 16-страничные или машины одинарной ширины, поскольку на форме SRA1 640x900 мм можно разместить в плане 8 страниц А4 (16 страниц А4 в тетради). Эти страницы организованы в 2 ряда по 4 вертикальных страницы поперек формы (ширина рулона 900 мм, длина отрезаемой части 640 мм). В результате получаются тетради из 16 страниц А4 с правильной ориентацией волокон – хороший вариант для цветных книг формата А4.
Печатные машины формата SRA0 с нормальными размерами цилиндра иногда называют 32-страничными машинами с поперечным направлением волокон. Они имеют форму размером 900x1280 мм, состоящую из 16 страниц А4 в плане, организованных в 4 ряда по 4 горизонтальных страницы поперек формы (ширина рулона 1280 мм, длина рубки 900 мм). Подобно 8-страничным машинам, эти машины выдают страницы А4 с портретной ориентацией и поперечным расположением волокон.
Печатные машины SRA0 с цилиндрами большого размера известны как 32-страничные машины с продольной ориентацией волокон или 32-страничные машины с двойной окружностью цилиндров. Они также способны печатать 16 страниц А4 в плане – но форма повернута на 90 градусов по сравнению с формой обычной машины SRA0: ширина рулона составляет 900 мм, а длина рубки – 1280 мм.Страницы организованы в 4 ряда по 4 вертикальных страницы поперек формы, а в результате получаются страницы А4 с правильной ориентацией волокон, поскольку длина страницы совпадает с направлением полотна в рулоне.
Для цветных работ формата А4 портретной ориентации при условии большого тиража, машины с горячей сушкой формата SRA1 или SRA0 (с продольным направлением волокон) являются наилучшим выбором.
Среди отечественных полиграфических машин следует отметить рулонные офсетные машины ряда ПОГ66 формата 660x452 мм разнообразного назначения: печать газет формата 297x452 мм и 226x297 мм, сфальцованных в один или два сгиба; книжно-журнальной продукции формата 135–165x226 мм, сфальцованной в три сгиба; книжной продукции формата 135–165x109 мм, сфальцованной в три сгиба. Среди листовых офсетных машин можно назвать 50М – однокрасочную машину, и 50М-2П – двухкрасочную машину с устройством переворота листа, рассчитанные под формат 560x760 мм.
