Методы однокрасочного монтажа
Монтаж страниц оригинал-макета или фотокопии может быть выполнен либо вручную, либо с помощью компьютеризированного проекционного оборудования.
Ручной монтаж. Первым делом после выбора схемы спуска следует расчертить разметочный лист. Он будет использоваться в качестве базовой сетки для задания позиций страниц и полос с изображением текста и иллюстраций внутри них.
Разметочный лист обычно расчерчивается на пластиковом листе с размером, совпадающим с размером печатной формы. Помимо размещения страниц в нужном порядке, следует наметить позиции страниц и поля:
- головки – это пространство между полосами текста, располагаемыми "головка-к-головке" (т.е. верх одной полосы к верху другой полосы). Если принято оставлять поля при обрезке, а не обрезать "в край", величина головок будет составлять удвоенное значение верхнего поля, заданного при разработке дизайна для каждой страницы, а также дополнительно 6 мм, позволяющие срезать по 3 мм с верхнего края каждой страницы после фальцовки;
- корешковые поля – пространство между боковыми границами сопряженных текстовых полос. Это значение соответствует величине "объединенных корешковых полей", установленных при разработке дизайна двойного разворота страниц;
- нижние поля, "хвостики" – промежутки между областями текста, располагаемыми "низ-к-низу". В соответствии с принятым соглашением, нижние промежутки формируются автоматически в зависимости от принятого значения верхних промежутков. В этом случае также добавляются 6 мм, т.е. по 3 мм запаса внизу каждой страницы на обрезку после фальцовки;
- средники – это промежутки в середине монтажа вокруг короткой оси. Формируются автоматически, исходя из значений корешковых полей, и представляют собой поля переднего края страницы после фальцовки.
Подготовив разметочный лист, можно приступать к физическому размещению страниц. Способ действий, используемый при этом, в большой степени зависит от того, являются ли готовые фотоформы негативными, служащими для получения форм негативного копирования, или позитивными, служащими для получения форм позитивного копирования.
Также имеет значение материал, на котором представлены готовые страницы – различные варианты мы рассмотрели в начале этого раздела.

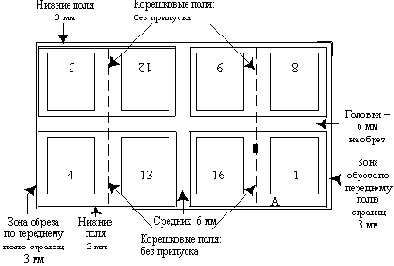

Рис. 10.3. Разметочный лист с указанием припусков на обрезку страниц. Представлена одна сторона 16-страничной тетради
Если в качестве готового материала используются позитивные фотоформы, страницы наклеиваются в требуемых позициях на стабильную по размерам полиэфирную основу поверх разметочного листа, после чего они готовы к получению печатной формы путем контактного экспонирования.
Компьютерный монтаж. Существует ряд систем, которые позволяют дополнить или же заменить процесс ручного монтажа.
Устройство для оптического монтажа "Опти-копи" (Opty-Copy) представляет собой фотокамеру с компьютерным управлением, позволяющую размещать негативы, сделанные вне камеры. Страницы сортируются в порядке, определяемом схемой спуска, а затем представляются для пересъемки. Оригиналодержатель камеры смещается после экспонирования каждой страницы в соответствии со спуском. Камера экспонирует страницы в требуемой позиции группами по 8, 16 или 32.
Системы Rachwal и DaiNippon Screen Step and Projection Platemaker System предлагают также возможность получения форм не только с негатива или диапозитива того же размера, но и путем проекционного фотографирования с микрофильмов. В обоих случаях для каждой страницы книги делается один снимок специальной камерой с компьютерным управлением на рулонную микропленку (микрофильм) – 35 мм для системы DaiNippon, 70 мм для системы Rachwal. Одновременно в камеру поступает информация по схеме спусков, а особый код, идентифицирующий позицию данной страницы в схеме, автоматически добавляется к каждой странице. Затем ролик с пленкой подается на проекционную головку специального устройства для изготовления печатной формы, после чего по команде компьютера страницы непосредственно экспонируются на форму в соответствии с их позициями.
Подобные системы ускоряют процесс монтажа, но для издателя здесь имеется и определенное неудобство.В этом случае он не будет иметь негативов, что вызовет весьма серьезную проблему при необходимости повторной печати книги: потребуется повторная обработка оригинал-макетов, что сопряжено с дополнительными затратами.
