Конфигурации


Ниже приведены основные конфигурации для листовых печатных машин.

Однокрасочные односторонние машины. Это базовый тип печатных машин, используемых в офсетной печати. В своей типовой конфигурации они состоят из формного цилиндра, несущего печатную форму и расположенного в верхней части машины. Непосредственно рядом с формным цилиндром размещаются устройства увлажнения и подачи краски. Печатная форма сначала увлажняется; затем покрывается краской; далее изображение переносится на цилиндр. Бумага проходит между офсетным цилиндром и печатным цилиндром, расположенным под офсетным цилиндром.


увеличить изображение

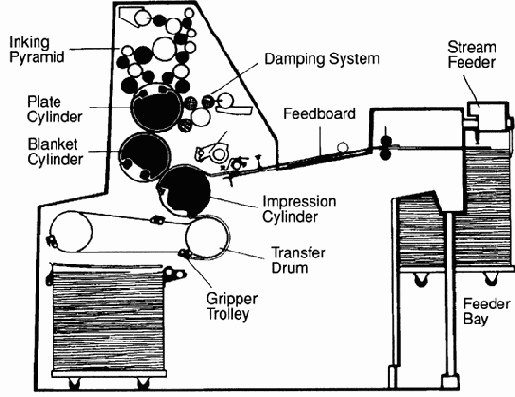

Рис. 10.4.  Классическая однокрасочная односторонняя офсетная машина

В книгопроизводстве большие однокрасочные односторонние печатные машины используются в основном для черно-белых изданий с большим тиражом. Их можно, конечно, использовать и для цветной печати, хотя с точки зрения экономичности это вряд ли целесообразно. Для осуществления многокрасочной печати необходимо сделать четыре машинных прогона с каждой стороны листа, т.е. по сравнению со специальными четырекрасочными печатными машинами время цикла здесь увеличивается в четыре раза.

Процесс печати в четыре краски на однокрасочных машинах называется печатью "сырое-по-сухому", в противовес печати "сырое-по-сырому", используемой в специальных четырехкрасочных машинах, где каждая краска печатается непосредственно поверх предыдущей.

Малые однокрасочные машины – чаще всего с размером листа 520x720 мм – обычно используются для печати обложек при ограниченном тираже.

Однокрасочные перфекторы. Однокрасочные перфекторы имеют две печатные секции, расположенные таким образом, чтобы печатать с обеих сторон листа за один прогон. При этом нет отдельного печатного цилиндра, а бумага проходит между двумя офсетными цилиндрами.


увеличить изображение

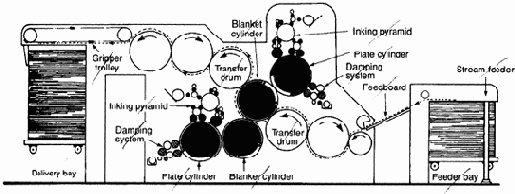

Рис. 10.5.  Однокрасочный офсетный перфектор

Перфекторы традиционно используются для печати книг с текстом и графикой.
Они могут работать с листами различных форматов, но наиболее распространены печатные машины "среднего" формата (около 700x1000 мм) или "большого" формата (1000x1400 мм или выше). В более старых моделях машин часто последний формат обозначают в дюймах, например, для моделей "56", "65" и "72" ширина цилиндров составляет соответственно 1442, 1651 и 1829 мм.

Вследствие применения технологии печати между двумя офсетными цилиндрами, получаемое печатное изображение менее четкое и контрастное, нежели для односторонних печатных машин, поэтому книги с большим количеством иллюстраций высокого качества лучше печатать на односторонних печатных машинах.

Печатные машины с возможностью переворачивания листа. Такие машины имеют две или более печатные секции, расположенные таким образом, что лист может быть напечатан двумя красками с каждой стороны; или, при повороте листа, отпечатан одной краской с каждой стороны за один прогон.

Печатные машины с четырьмя секциями способны печатать четыре краски с каждой стороны листа или, после переворота листа, печатать по две краски с каждой стороны за один прогон.

Машины с пятью красочными секциями могут печатать четыре краски с одной стороны листа, а затем переворачивать лист до его обработки последней секцией, после чего обратная сторона печатается одной краской (печать 4 + 1).

Операция осуществляется оборачивающими механизмами, заключенными в передаточных барабанах. При этом может быть изменен путь прохода бумаги в машине.

Эти машины пользуются популярностью среди печатников из-за своей гибкости. Однокрасочные книги с ограниченным тиражом удобно печатать на конвертерных машинах в "перфекторном" режиме, в то время как "двухкрасочный" режим годится для печати большинства видов обложек.


увеличить изображение

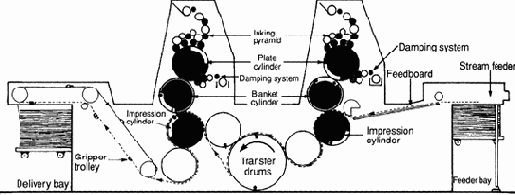

Рис. 10.6.  Печатная машина с возможностью переворачивания листа

Чаще всего такие машины имеют средний формат 700ґ1000 мм – при ширине цилиндров 915 и 1040 мм.



Многокрасочные машины. Многокрасочные машины могут быть двух различных конструкций. Машины первого типа имеют трехциллиндровую, а второго типа – пятицилиндровую структуру печатных секций.

Машины трехцилиндровой конструкции имеют две, три, четыре или более отдельных, односторонних однокрасочных печатных секций, расположенных одна за другой "в линию". По мере прохождения листа через печатную машину, он двигается от одной печатной секции к другой, каждая из которых осуществляет печать с одной стороны одной краской "сырым-по-сырому".

Конструкция таких машин аналогична конструкции малых и средних печатных машин. Для больших тиражей используются обычно машины с четырьмя, пятью или шестью секциями (иногда с ультрафиолетовым лакированием в последней секции). Используются форматы от 450x640 мм и до наиболее распространенного 720x1020 мм.

В машинах с пятицилиндровыми секциями используются двухкрасочные печатные аппараты: в каждом из них две краски печатаются с одной стороны листа с использованием одного печатного цилиндра. Название – пятицилиндровые машины – говорит о том, что в каждом блоке используются пять цилиндров: верхний формный, верхний офсетный, общий печатный, нижний офсетный, нижний формный.

В простейшей конфигурации такие машины состоят из одной секции – другими словами, они представляют собой стандартную двухкрасочную печатную машину. К единственной секции могут быть добавлены другие двухкрасочные секции, в результате чего получается четырех- или шестикрасочная печатная машина.


увеличить изображение

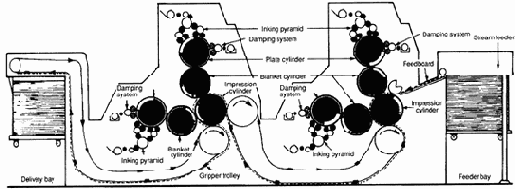

Рис. 10.7.  Четырехкрасочная машина с пятициллиндровыми секциями

Немало таких массивных скоростных четырехкрасочных машин используются для печати книг в цвете. В качестве примера можно привести машины серии Roland Ultra с размерами листа 890ґ1260 мм, 1100ґ1600 мм и 1200ґ1600 мм.
