Power Point 2003


Заполнение блоков оргдиаграммы

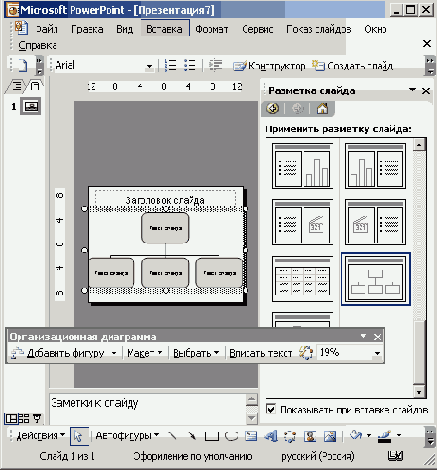

Рисунок 22.22 Заполнение блоков оргдиаграммы




Упражнение выполните следующим образом: В окне Microsoft PowerPoint отобразите область задач Разметка слайда. Выберите авторазметку Организационная диаграмма (Organization Chart) (Рисунок 22.22). Стандартная оргдиаграмма содержит четыре блока: начальник и три исполнителя.


Щелкните местозаполнитель заголовка и введите заголовок диаграммы, например, фирма АБВ. Нажав клавишу Enter, вы сможете, при желании, ввести подзаголовок.


Заполнение блоков оргдиаграммы начните с верхнего уровня. Введите фамилию и имя руководителя и нажмите клавишу Enter. Блок позволяет ввести не только имя и должность, но и дополнительные звенья. Для ввода дополнительных структур в оргдиаграмму нажмите кнопку соответствующего блока на панели инструментов Организационная диаграмма (OrgChart), а затем щелкните блок, к которому он добавляется. Чтобы ввести несколько одинаковых структур, нажмите кнопку соответствующее количество раз. Например, чтобы добавить двух подчиненных, нажмите два раза кнопку Подчиненный (Subordinate) на панели инструментов Организационная диаграмма (OrgChart), а затем блок, к которому они добавляются. На диаграмме появятся два новых блока, позволяющие ввести имя, должность и комментарии. Чтобы удалить блок, выделите его и нажмите клавишу Delete.


Чтобы изменить рамку и цвет блока оргдиаграммы, добавить тень для придания объемности, выделите блок и выберите в меню Рамка (Boxes) одну из команд: Стиль обрамления (Border Style), Цвет (Color) или Тень (Shadow). Для изменения толщины, стиля и цвета соединительных линий выделите их, удерживая нажатой клавишу Shift, и выберите команды Толщина (Thickness), Стиль (Style) и Цвет (Color) в меню Линии (Line).
