Зарубежные интегральные микросхемы широкого применения

ПРЕДИСЛОВИЕ

Основной элементной базой современной радиоэлектронной ап­паратуры (РЭА) являются интегральные микросхемы (ИМС). Свой­ства, параметры, характеристики и особенности ИМС определяют технические, эксплуатационные и экономические характеристики РЭА.

Эффект от применения ИМС в РЭА состоит не только в том, что обеспечивается уменьшение ее массы, габаритов и стоимости, но и в том, что упрощается процесс ее проектирования, удешевляет­ся технология монтажа и сборки. Например, электронная вычисли­тельная машина CD 1604 в 1960 г. содержала 100 тыс. диодов и 25 тыс. транзисторов. В связи с появлением ИМС микрокалькулятор образца 1964 г. содержал уже вместо 21 тыс. дискретных элементов всего 29 МОП ИМС. В настоящее время подобный микрокалькуля­тор содержит всего одну большую ИМС. По зарубежным данным стоимость процесса сборки на дискретных элементах составляет 77 % стоимости всей аппаратуры, а на ИМС средней сложности — лишь 40 %.

Кроме того, при применении ИМС сокращаются работы по кор­ректировке, настройке, техническому обслуживанию и ремонту РЭА, уменьшается потребление мощности от источников питания.

Широкое применение ИМС в радиоэлектронной аппаратуре вы­зывает повышенный интерес к информации не только об отечествен­ных, но и зарубежных аналоговых и цифровых интегральных мик­росхемах. В книге приводятся сведения об условных обозначениях ИМС, электрических параметрах аналоговых ИМС (операционных усилителей, усилителей мощности, цифро-аналоговых и аналого-циф­ровых преобразователей, аналоговых ключей и коммутаторов; ИМС для вторичных источников питания) и цифровых ИМС (логических, запоминающих устройств и микропроцессоров) ведущих зарубежных фирм.

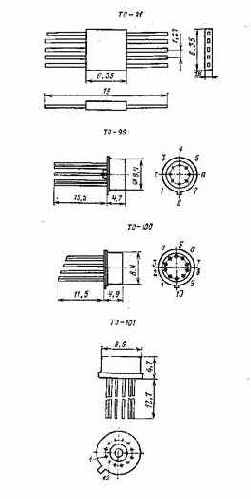

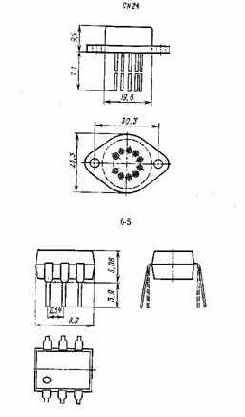

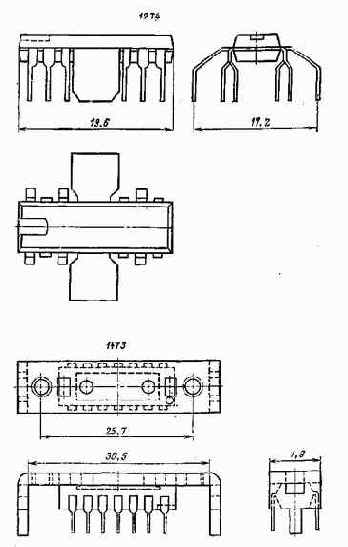

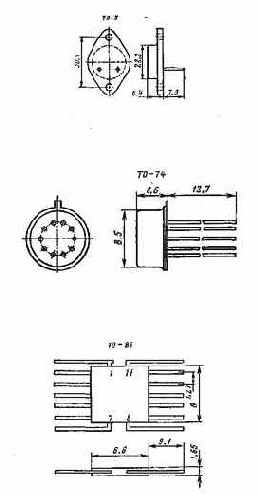

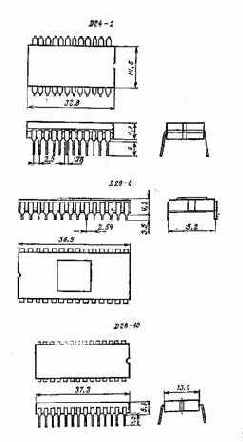

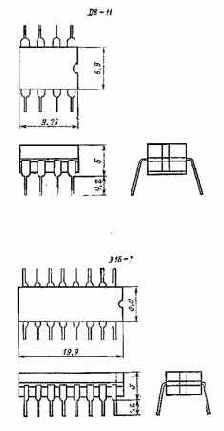

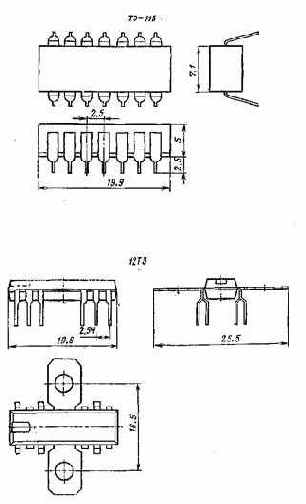

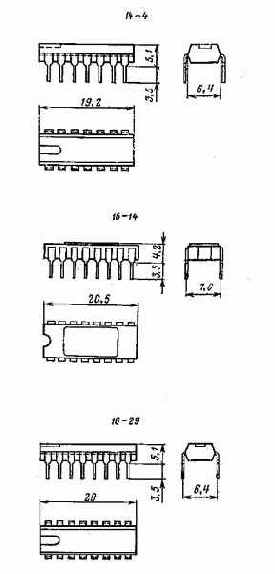

Типовые конструкции ИМС приведены в приложении.

Параграфы 2.4, 2.5 написаны Ю. М. Кутыркиным; предисловие, введение, разд. 1, § 2.1 — 2.3 — А. В. Нефедовым, разд. 3 — А. М. Сав­ченко.

Авторы

ВВЕДЕНИЕ

Первые зарубежные лабораторные образцы ИМС (триггер и генератор сдвига фаз) были созданы в США в 1958 г.
фирмой Te­xas Instr. ( патент на первую ИМС был выдан Ж. Кильби и затем Р. Нойсу в 1959 г.). В дальнейшем в 1961 г. были выпущены серий­ные логические ИМС фирмами Fairchild (схема совпадений, регистр, триггер, содержавший четыре биполярных транзистора и два рези­стора) и Texas Instr. (серия SN51). В 1962 г. появились и первые аналоговые ИМС серии SN52 (маломощный усилитель низкой ча­стоты, операционный усилитель и видеоусилитель).

Радикальное изменение принципов создания ИМС принесли раз­работанная фирмой Fairchild в 1960 г. планарная технология для биполярных транзисторов, а также методы создания полевых тран­зисторов (транзисторы с р-n переходом были получены впервые в 1957 г., а МОП-транзисторы — в 1962 г.) Первая логическая МОП-схема была создана фирмой RCA в 1963 г. и содержала 16 МОП-транзисторов. В 70-е годы появилось много различных базовых технологий и новых технологических направлений, используемых для создания ИМС: р-МОП, n-МОП, КМОП, инжекционная логика (И2Л) в 1972 г., приборы с зарядовой связью (ПЗС) в 1970 г. и др. В настоящее время насчитывается около 50 технологических разно­видностей ИМС. Развитие микроэлектроники идет по пути повыше­ния уровня интеграции ИМС путем увеличения числа элементов и уменьшения структурных размеров элементов с помощью новых тех­нологических методов: от первых ИМС с малой степенью интегра­ции-SSI (менее чем 100 элементов на кристалл) до ИМС сред­ней — MSI (от 100 до 1000 элементов на кристалл) и большой — LSI (от 1000 до 100000 элементов на кристалл) степени интеграции. Например, у микропроцессора типа 8086 на кристалле площадью 33 мм2 содержится 29 тыс. транзисторов. Многие из современных больших ИМС эквивалентны по функциональным возможностям большим радиоэлектронным устройствам. В настоящее время насту­пила стадия создания и сверхбольших ИМС (VLSI). Значительное повышение уровня интеграции ИМС приводит к слиянию в единый технологический цикл процессов создания ИМС и РЭА.


А — температурный диапазон не нормирован;

В — от 0 до +70 °С;

С — от — 55 до +125 °С;

D — от — 25 до + 70°С;

Е — от — 25 до +85°С;

F — от — 40 до +85 °С;

G — от — 55 до +85°С.

Затем следует серийный номер. Он может быть либо четырех­значным числом или серийным номером, состоящим минимум из четырех цифр существующего внутрифирменного номера. Если по­следний состоит менее чем из четырех цифр, то количество цифр увеличивается до четырех путем добавления нулей перед ними.

Кроме того, за цифрами может следовать буква для обозначе­ния варианта (разновидности) основного типа.

При обозначении вариантов корпусов (после серийного номера) первая буква показывает тип корпуса:

С — цилиндрический корпус;

D — с двухрядным параллельным расположением выводов

F — плоский (с двусторонним расположением выводов);

G — плоский (с четырехсторонним расположением выводов);

К — металлический корпус типа ТО-3;

Q — с четырехрядным параллельным расположением выводов; вторая буква показывает материал корпуса: В — бериллиевая кера­мика; С — керамика; G — стеклокерамика; М — металл; Р — пласт­масса.

Ниже приводятся другие условные обозначения ИМС некото­рых зарубежных фирм. Вначале дается пример внутрифирменного обозначения, а затем на его основе показано цифро-буквенное ко­дирование ИМС.

Фирма Advanced Micro Devices

Пример обозначения AM 27

S 18 F M 1. Фирменное буквенное обозначение: AM.

2. Функциональное назначение и технология: 25 — специализи­рованные схемы со средним уровнем интеграции (MSI); 26 — интер­фейсные схемы; 27 — биполярные запоминающие устройства; 28, 90, 91, 92, 94, 95 — МОП-схемы; 29 — биполярные микропроцессоры.

3. Тип схемы: L — маломощные; S — с диодами Шоттки; LS — маломощные с диодами Шоттки.

4. Серийный номер.

5. Тип корпуса: D — с двухрядным вертикальным расположени­ем выводов типа DIP; Р — пластмассовый; F — плоский; X — бес­корпусная ИМС.

6. Рабочий диапазон температуры: С — от 0°С до +75 °С (ком­мерческое назначение); М — от — 55°С до 125 °С (специальное на­значение).



Фирма American Microsystems Inc.

Пример обозначения S 1103 А 2 Р

1. Фирменное буквенное обозначение: S (другие варианты- MX UL, SP).

2; 3. Серийный номер прибора и его вариант.

4. Тип корпуса: 1 — пластмассовый: 2 — керамический с двух­рядным расположением выводов (Cer-DIP); 3 — керамический типа DIP с однослойной металлизацией (SLAM); 4 — керамический (трехслойный); 5 — типа ТО (стандартный корпус, принятый в США).

5. Количество выводов: С — 22; D — 14; F — 12 (корпус ТО) Н — 16; 1 — 28; L — 24; М — 40 (SLAM); Р — 18 (DIP); Т — 40- U — 16! W-24; Z-28.

Фирма Analog Devices

Пример обозначения AD 7520 J N

1. Фирменное буквенное обозначение: AD.

2. Серийный номер.

3. Диапазон температуры: А, В, С (промышленное назначение); J, К, L (коммерческое назначение); S, Т, U (специальное назначе­ние).

4. Тип корпуса: D — керамический типа DIP; F — плоский кера-митеский; Н — типа ТО-5; N — пластмассовый типа DIP.

Фирма Beckman Instruments Inc.

Пример обозначения 877- 85 М V - D1

1. Функциональное назначение: 801 — 809; 851 — 859 — регулято­ры напряжения; 811 — 816, 862, 863 — резистивные матрицы; 822, 823, 833, 866 — усилители; 840 — источники опорного (эталонного) напряжения; 845 — 872, 877 — цифро-аналоговые преобразователи; 873, 876 — аналого-цифровые преобразователи; 882, 883 — активные фильтры.

2. Серийный номер.

3. Тип корпуса: М — металлический; С, G — керамический.

4. Модификация.

5. Точность: D1 — лучшая.

Фирма Datel Systems Inc.

Пример обозначения AM 490- 2 А С

1. Функциональное назначение: ADC — аналого-цифровые пре­образователи; AM — усилители; DAC — цифро-аналоговые преобра­зователи; DAS — система сбора данных; FLT — фильтры; MV, MX — мультиплексоры; SHM — схемы выборки и хранения; VF — преобразователи напряжение — частота; VI — инвертор напряжения; VR — источник опорного напряжения; ТТ — датчик температуры.

2. Серийный номер.

3. Тип корпуса: а) для монолитных схем: 1 — DIP с 14 вывода­ми; 2 — металлический ТО-99; б) для гибридных схем: G — пласт­массовый; М — металлический.



4. Вариант прибора по параметрам.

5. Диапазон температуры: С — от 0°С до 70 °С; М — от — 55 °С до + 125 °С; R — от — 25 °С до -1-85 °С.

Фирма Exar Integrated Systems

Пример обозначения: XR 567 С Р

1. Фирменное буквенное обозначение: XR.

2. Серийный номер.

3. Диапазон температуры: С — коммерческое назначение; М — специальное назначение.

4. Тип корпуса: D — бескорпусная ИМС; К — ТО-66 (модифи­кация); Р — пластмассовый; N — керамический; Т — металлический (ТО-99; ТО-100; ТО-101).

Фирма Fair child

Пример обозначения: цА 741А Н М; 35342 D С

1. Фирменное буквенное обозначение: F — основной разработ­чик; SH — гибридные схемы; цА — аналоговые схемы.

2. Серийный номер и модификация схемы.

3. Тип корпуса: С — бескорпусная ИМС; D — керамический DIP (ТО-116); Е — пластмассовый (ТО-105; ТО-106); F — плоский (ТО-86; ТО-91); Н — металлический (ТО-5; ТО-18; ТО-33; ТО-39; ТО-52; ТО-71; ТО-72; ТО-78; ТО-96; ТО-99; ТО-100; ТО-101); J — ме­таллический (ТО-66); К — металлический (ТО-3); Р — пластмассо­вый типа DIP; R — керамический типа мини-DIP; Т — пластмассо­вый типа мини-DIP; U — пластмассовый (ТО-220); W — пластмассо­вый (ТО-92).

4. Диапазон температуры: С — от 0°С до +75°С (для КМОП-схем от — 40 °С до +85°С); L — для МОП-схем от — 55 °С до + 85 °С (для аналоговых схем от — 20 °С до +85 °С); для гибрид­ных схем — от — 20°С до +85°С; М — от — 55°С до +85/125°С; V — от — 40°С до +85°С.

Фирма General Instrument

Пример обозначения RO 6 хххх хх

1. Фирменное буквенное обозначение: AY, CU — матрицы; СР — микропроцессоры; DL, DS — динамические сдвиговые регистры ем­костью соответственно более и менее 50 бит; ER — перепрограмми­руемые постоянные запоминающие устройства с электрическим сти­ранием информации; LC — линейные схемы; LG — логические схемы; MEM — мультиплексоры, ключи, счетчики на полевых транзисторах; MUX — коммутаторы (мультиплексоры); NC, PC — гибридные схе­мы; PIC, SBA — однокристальные микро-ЭВМ; RA — оперативные запоминающие устройства; RO — постоянные запоминающие устрой­ства; SL и SS — статические сдвиговые регистры емкостью соответ­ственно более или менее 50 бит.



2. Диапазон температуры и технология: 0 — от — 55 °С до +85 °С (MTOS); 1 — от 0°С до +70 °С (MTOS); 4 — с n-каналом; 5 — от 0°С до +70 °С (MTNS); 6 — от — 55 °С до +125°С; 7 — MTNS; 8 — от — 55°С до +125°С (с кремниевым затвором); 9 — от 0°С до +70°С (с кремниевым затвором).

3. Для мультиплексоров первые две цифры показывают типовое значение сопротивления канала в открытом состоянии tds: 01 < <100 Ом; 02<200 Ом; 03<300 Ом и т. д. Остальные две цифры показывают число каналов.

Для оперативных и постоянных запоминающих устройств четы­ре цифры показывают значение информационной емкости (число бит). Для сдвиговых регистров первая цифра показывает количест­во схем в корпусе (1 — одна; 2 — две; 3 — три и т.д.). Остальные три цифры показывают число бит.

4. Тип корпуса: 01 — бескорпусная ИМС; 12 — с 8 выводами DIP; 14 — типа ТО-5 с 4 выводами; 15 — типа ТО-78 с 8 выводами; 16 — типа ТО-5 с 8 выводами; 17 — типа ТО-5 с 8 выводами (моди-.фикация); 21 — типа ТО-5 с 10 выводами; 22 — типа ТО-5 с изоли­рованными выводами; 23 — типа ТО-100 с 10 выводами; 29 — пласт­массовый DIP с 24 выводами; 30 — пластмассовый DIP с 14 выво­дами; 31 — пластмассовый с 16 выводами; 32 — пластмассовый DIP с 24 выводами; 33 — пластмассовый DIP с 40 выводами; 35 — пло­ский пластмассовый с 36 выводами; 51 — типа ТО-8 с 12 выводами; 55 — DIP с 16 выводами; 60 — плоский с 10 выводами; 61 — плоский с 14 выводами; 62 — плоский с 16 выводами; 63 — плоский с 20 вы­водами; 64 — плоский с 24 выводами; 65 — плоский с 40 выводами; 66 — с 36 выводами; 68 — плоский с 44 выводами; 69 — DIP с 14 выводами; 71 — с 16 выводами; 72 — DIP с 24 выводами; 73 — DIP с 24 выводами (модификация); 74 — DIP с 40 выводами; 75 — DIP с 40 выводами (модификация); 76 — DIP с 28 выводами; 77 — DIP с 18 выводами; 79 — DIP с 24 выводами (модификация); 80 — ке­рамический DIP с 14 выводами; 81 — керамический DIP с 16 выво­дами.

Фирма Harris Sem

Пример обозначения Н А 1 - 2900 - 2

1.


Фирменное буквенное обозначение: Н.

2. Функциональное назначение: А — аналоговые схемы; В — от­ладочное плато; С — схемы средств связи; CF — бескорпусная ИМС; D — цифровые схемы; I — интерфейсные схемы (ключи, коммутато­ры, ЦАП и т.д.); М — запоминающие устройства, микропроцессоры, диодные матрицы; PROM — программируемые постоянные запоми­нающие устройства; RAM — оперативные запоминающие устройства; ROM — постоянные запоминающие устройства; S — программное обеспечение; Т — транзисторные сборки.

3. Тип корпуса: 1 — типа DIP с двухрядным расположением вы­водов; 2 — типа ТО-5; 3 — пластмассовый типа DIP; 4 — безвывод­ной; 7 — типа мини-DIP; 9 — плоский; 0 — бескорпусная ИМС.

4. Серийный номер.

5. Диапазон температуры: 1 — от О°С до +200°С; 2 — от — 55 °С до +125°С; 4 — от — 25° С до +85 °С; 5 — от О °С до +75 °С; 9 — от — 40 °С до 85 °С (для серии 4000 КМОП); от — 55 °С до +125°С (для серии 5400); от 0°С до + 70°С (для серии 7400).

Фирма Hitachi

Пример обозначения: HD 25 48 Р

1. Фирменное буквенное обозначение: НА — аналоговые; HD — Цифровые; HN — постоянные запоминающие устройства (ROM); НМ — оперативные запоминающие устройства (RAM),

2. Серийный номер.

3. Тип корпуса: Р — пластмассовый.

Фирма JTT

Пример обозначения: MIC 9300 1 D

1. Фирменное обозначение: ITT, MIC, SAK, SAJ, SAY, TAA, ТВА, ТСА, TDA (в соответствии с системой Pro Electron).

2. Серийный номер и вариант прибора.

3. Диапазон температуры: 1 — от — 55 °С до +125°С; 5 — от 0°Сдо +75°С.

4. Тип корпуса: В — плоский; С — типа ТО-5; D — керамиче­ский типа DIP; N — пластмассовый типа DIP.

Фирма Intel

Пример обозначения; I Р 3301A L-4

1. Рабочий диапазон температуры: I — промышленное назначе­ние; М — специальное назначение.

2. Тип корпуса: В — керамический типа DIP; С — металлокера-мический типа DIP; D — стеклокерамический типа DIP; М — метал­лический; Р — пластмассовый типа DIP; X — бескорпусная ИМС.

3. Серийный номер и вариант прибора.

4. Модификация по мощности, быстродействию и другим пара­метрам.



Фирма Intersil Inc.

Пример обозначения: IM 6518A М D D

1. Фирменное буквенное обозначение: DG — аналоговые ключи; D — схемы управления; IH — гибридные схемы; ICL — аналоговые схемы; ICM — таймеры; IM — цифровые схемы или запоминающие устройства.

2. Серийный номер и вариант прибора (буква).

3. Диапазон температуры: С — от 0°С до +70 °С; I — от — 40 °С до +70°С; А, М — от — 55 °С до +125 °С; В — от — 20 °С до +85 °С.

4. Тип корпуса: В — пластмассовый плоский миниатюрный; D — керамический типа DIP; Е — типа ТО-8; F — плоский керамический; 1 — DIP с 16 выводами; J — керамический типа DIP; К — типа ТО-3 с 8 выводами; L — керамический безвыводной; Р — пластмассовый типа DIP; Q — металлический с двумя выводами; Т — типа ТО-5; DR — типа ТО-72.

5. Число выводов: А — 8; В — 10; С — 12; D — 14; Е — 16; F — 22; G — 24; 1 — 28; J — 32; К — 36; L — 40; М — 48; N — 18.

Для серии 7600 ( операционные усилители) пример обозначения: ICL 7611A C TY

2. Третья цифра в серийном номере показывает: I — одиночные;

2 — сдвоенные; 3 — строенные; 4 — счетверенные; буква показывает значение напряжения смещения нуля: А — 2 мВ; В — 5 мВ; С — 10 мВ; D — 15 мВ; Е — 25 мВ.

3. Диапазон температуры: С — от 0°С до +70°С; М — от — 55 °С до +125°С.

4. Тип корпуса: TY — типа ТО-99 с 8 или 4 выводами; РА — пластмассовый мини-DIP с 8 выводами; PD — пластмассовый с 14 выводами; РЕ — пластмассовый с 16 выводами; JD — керамический DIP с 14 выводами; JE — керамический DIP с 16 выводами.

Фирма Matsushita (Panasonic)

Пример обозначения: DN 830

1. Фирменное буквенное обозначение: AN — аналоговые схе­мы; DN — цифровые биполярные схемы; MN — цифровые МОП-схемы; М, J — разрабатываемые образцы.

2. Серийный номер.

Фирма Mitsubishi Electric Corp.

Пример обозначения: М 5 1 01 Р

1. Фирменное буквенное обозначение приборов серийного произ­водства: М.

2. Диапазон температуры: 5 — промышленное назначение; 9 — специальное назначение.

3. Функциональное назначение и технология (типы серий): О — КМОП; 1, 10 — 19 — аналоговые; 3, 32, 33, 41 — 47 — ТТЛ; 8, 81, 82 — МОП; 9 — ДТЛ; 84, 89 — КМОП; 87 — n-МОП; 85, 86, 88 — р-МОП.



4. Серийный номер.

5. Тип корпуса: К — стеклокерамический типа DIP (K-1 с 16 вы­водами); Р — пластмассовый (Р-1 с 14 выводами типа ТО-116; Р-2 с 14 выводами; Р-3 с 16 выводами; Р-4 с 18 выводами; Р-5 с 24 вы­водами; Р-11 с 8 выводами); S — металлокерамический;Т — метал­лический (Т-1 с 8 выводами типа ТО-99; Т-2 с 10 выводами типа ТО-100); Y — металлический с 10 выводами, модификация корпуса типа ТО-3.

Фирма Monolithic Memories

Пример обозначения: 6 2 41-1 J; SN 74 LS 373 J

1. Фирменное буквенное обозначение: SN, PAL — программируе­мые логические матрицы.

2. Диапазон температуры: 5, 54, 57М — специальное назначение; 6, 67, 74; С — коммерческое назначение.

3. Функциональные группы: 2 — постоянные запоминающие уст­ройства; 3 — программируемые постоянные запоминающие устрой­ства; 5 — оперативные запоминающие устройства; 7 — микро-ЭВМ (процессорно ориентированные БИС).

4. Серийный номер.

5. Технология: 1 — ТТЛ с диодами Шоттки; 2 — усовершенство­ванный вариант; S — с диодами Шоттки; LS — маломощные с диода­ми Шоттки.

6. Тип корпуса: F — плоский; J — керамический типа DIP; L — безвыводной; N — пластмассовый типа DIP.

Фирма Mostek Corp.

Пример обозначения: МК 4027 Р

1. Фирменное буквенное обозначение: МК.

2. Серийный номер, 1ХХХ или 1ХХХХ — регистры сдвиговые, постоянные запоминающие устройства (ROM); 2ХХХ ЗХХХ или 2ХХХХ, ЗХХХХ — постоянные запоминающие устройства; перепро­граммируемые запоминающие устройства со стиранием информации ультрафиолетовыми лучами; 4ХХХ или 4ХХХХ — оперативные запо­минающие устройства (RAM); 5ХХХ или 5ХХХХ — счетчики для аппаратуры связи и промышленного применения.

3. Тип корпуса: Е — безвыводной с керамическим кристаллодер-жателем (микрокорпус); F — керамический плоский; J — керамичес­кий DIP (Cer-DIP); К — керамический типа DIP с металлической крышкой; М — пластмассовый плоский; N — пластмассовый типа DIP; Р — с позолоченной крышкой керамический типа DIP; Т — ке­рамический типа DIP с прозрачной крышкой..



Фирма Motorola

Пример обозначения: МС 14510А L

1. Фирменное буквенное обозначение: МС — корпусные инте­гральные схемы; МСВ — корпусные схемы с балочными выводами; МСВС — бескорпусные (кристаллы) схемы с балочными выводами; МСС — кристаллы бескорпусных интегральных схем; MCCF — линей­ные интегральные схемы с шариковыми выводами; МСЕ — интеграль­ные схемы с диэлектрической изоляцией элементов; МСМ — инте­гральные схемы запоминающих устройств; MLM — эквиваленты линейных интегральных схем, выпускаемых фирмой National Semicon­ductor.

2. Серийный номер и вариант прибора. Цифровое обозначение может показывать рабочий диапазон температуры, например при­боры серии 1400 работают при температуре от 0°С до +75°С, а 1500 от — 55 °С до +125°С.

3. Тип корпуса: F — плоский керамический; G — металлический (типа ТО-5); К — металлический ТО-3; L — керамический типа DIP; Р — пластмассовый; PQ — пластмассовый типа DIP; R — металли­ческий типа ТО-66; Т — пластмассовый типа ТО-220; U — керамичес­кий.

Фирма National Semiconductor Corp. (NSC)

Примеры обозначения: LF 355А N; АDC 0800 P C N

1. Фирменное буквенное обозначение: ADC — аналого-цифровые преобразователи; АЕЕ — для микро-ЭВМ; AF — активные фильтры; АН — аналоговые ключи (гибридные); AM — аналоговые ключи (мо­нолитные); CD — КМОП-схемы (только для серии 4000); СОР — мик­роконтроллеры; DAC — цифро-аналоговые преобразователи; DH — цифровые (гибридные) схемы; DM — цифровые (монолитные) схе­мы; DP, DS — микропроцессоры и интерфейсные схемы; IDM, IMP, INS, IPC, ISP, NSC (серии 800, 1600) — микропроцессоры; LF — аналоговые схемы по BI FET технологии; LFT — аналоговые схемы по BIFET-II технологии; LH — аналоговые гибридные схемы; LM — аналоговые монолитные схемы; МН — гибридные МОП-схемы; ММ — монолитные МОП-схемы; NH — гибридные схемы (устаревшие); SD — специальные цифровые схемы; SL — специальные аналоговые схемы; SM — специальные МОП-схемы.

Примечание. Для преобразователей (ЦАП и АЦП) третья буква в буквенном обозначении обозначает: С — полные (функцио­нально законченные); В — стандартные блоки; D — измерительные приборы с цифровым отсчетом; М — модульные.



Технологически ОУ выполняются либо по биполярной, либо по совмещенной биполярно-полевой (BIFET, BIFET-II, BIMOS, BICOS/MOS) технологии. Полевые транзисторы (с р-n переходом или МОП-типа) используются на входе ОУ, когда необходимо по­лучить высокое входное сопротивление и малые входные токи сме­щения. Первые монолитные ОУ типов SN521, SN522, (Д.А702 были

выпущены в 1962 — 1963 гг. В дальнейшем появились: в 1964 г. — тип ц,А709; в 1967 г. — тип LM101; в 1968 г. — типы цА741, LM101A; в 1969 г. — типы LM108, цА725; в 1971 г. — тип LM118; в 1973 г. — серии НА2500; НА2900; тип СА3130; в период 1974 — 1979 гг. — ти­пы СА3140; LF155, ICL7600, НА5190, LM10, LM11, АМ490 и др.

Улучшение электрических параметров и характеристик каждого поколения ОУ (повышение быстродействия, улучшение точностных показателей, уменьшение потребляемой мощности) было обусловле­но как прогрессом технологии (изготовление транзисторов с весьма высоким коэффициентом усиления, высокоомных резисторов, гори­зонтальных р-n-р транзисторов, высокочастотных комплементарных биполярных и полевых с р-n переходом и МОП-транзисторов), так и разработкой новых схемотехнических решений и принципов (ис­пользование на входе составных — по схеме Дарлингтона — транзи­сторов, создание сложных входных каскадов с большим усилением,

сбалансированных двухтактных каскадов с высокой линейностью, встроенных стабилизаторов тока с повышенной стабильностью).

В большинстве случаев фирмы выпускают один и тот же ОУ (с определенным сочетанием параметров) в различных корпусах для различных диапазонов температуры. Чаще всего лучшие характери­стики и параметры имеют ОУ с более широким диапазоном (обычно — 55 °С — Н25°С). Ряд фирм выпускают идентичные ОУ, но со сво­ими внутрифирменными обозначениями. Практически во всех ОУ предусмотрена возможность коррекции нуля с помощью внешнего резистора. Следует учитывать, что коррекция влияет на темпера­турный дрейф напряжения смещения нуля.

В табл. 2.1 приведены электрические параметры монолитных ОУ.


В таблице использованы следующие обозначения парамет­ров ОУ:

Uи.п — напряжение источника питания (рабочий диапазон или

предельное значение); ucm

— напряжение Смещения нуля; ДUСМ/ДT — средний температурный дрейф напряжения смещения;

Iвх — входной ток; ДIвх — разность входных токов;

KУ — коэффициент усиления при разомкнутой обратной свя­зи;

VUвых — максимальная скорость нарастания выходного напря­жения (уменьшается с увеличением корректирующей емкости и возрастает при увеличении коэффициента усиления);

Kос.сф — коэффициент ослабления синфазных входных напря­жений;

Kвл.и.п — коэффициент влияния нестабильности источника пита­ния;

K"вл.и.п — коэффициент влияния нестабильности источника пита­ния на напряжение смещения; Uщ.эф — эффективное значение напряжения шума; Uu.n — нормированное напряжение шума; Rвх — входное сопротивление; tуст — время установления выходного напряжения; Лют — ток потребления; РПОт — потребляемая мощность;

fi — частота единичного усиления.

Параметры приведены при температуре +25 °С. Следует отме-7ить, что скорость нарастания выходного напряжения дается при Ку=1; шумовое напряжение Um.a — для частоты измерения 1 кГц, для SG107, SG207, SG307 — на 100 кГц, для SG1250, SG2250, SG3250 — на 10 Гц; время установления — для уровня точности 0,1 %.



2.2. МОЩНЫЕ УСИЛИТЕЛИ НИЗКОЙ ЧАСТОТЫ

Мощные усилители в интегральном исполнении начинают эффек­тивно заменять усилители на дискретных компонентах. К числу ос­новных параметров и характеристик усилителей относятся коэффи­циенты усиления; диапазон рабочих частот; динамическая, частот­ная, фазовая и амплитудная характеристики; уровень нелинейных искажений; коэффициент полезного действия; входные сопротивле­ние, напряжение, ток и мощность; сопротивление источника сигнала;

выходные мощность, ток, напряжение; сопротивление нагрузки; ди­намический диапазон; уровень шумов.

Коэффициент усиления по мощности, току или напряжению за­висит от параметров внешних элементов.



Рабочий диапазон частот — это интервал частот от нижней гра­ничной частоты fн до верхней fв, внутри которого коэффициент уси­ления остается неизменным в пределах заданной точности. Напри­мер, усилитель звуковой частоты с отличным качеством воспроизве­дения речи и музыки имеет неизменным усиление в диапазоне от fн = 16 Гц до fв=20 кГц; усилитель с хорошим качеством в диапазо­не от 50 Гц доЮ кГц должен иметь допустимую неравномерность усиления не более 5 дБ (обычно 1 — 2 дБ),

Динамическая характеристика определяет зависимость выходно­го напряжения от входного; в идеальном случае эта зависимость ли­нейная.

Нелинейные искажения в усилителях обусловлены нелиней­ностью динамической характеристики; их полное отсутствие прин­ципиально невозможно вследствие нелинейности реальных характе­ристик активных элементов (обычно из-за нелинейной входной ха­рактеристики и зависимости коэффициента усиления транзисторов от тока). Количественно степень нелинейных искажений оценивается коэффициентом гармоник Kг, который определяет относительную интенсивность гармоник.

На нелинейные искажения оказывает влияние режим работы усилителя. Допустимое значение Кг для измерительных усилителей — десятые доли процента и менее; для акустических — единицы про­центов (нелинейные искажения почти не ощущаются на слух, если Kг<2-т-3 % для широкого диапазона частот); для работы на двига­тели — десятки процентов.

При повышении уровня входного сигнала увеличиваются выход­ные мощность, ток и напряжение, но возрастает и уровень нелиней­ных искажений. Поэтому искажения уменьшают путем снижения снимаемой выходной мощности по сравнению с той, которую можно было бы получить от данной ИМС. Требования по линейности, т. е. уменьшение нелинейных и частотных искажений, эффективно дости­гаются с помощью местной (в пределах одного каскада) или общей отрицательной обратной связи, охватывающей весь усилитель.

Номинальное входное напряжение усилителя — напряжение, при котором на выходе получается номинальная выходная мощность (напряжение или ток).


Следует отметить, что для получения боль­шой Рвых и высокого КПД сопротивление нагрузки Ra должно иметь определенное (оптимальное) значение.

Для усилителей мощности КПД характеризует их энергетиче­скую экономичность. С ростом напряжения питания усилителя уве­личиваются до определенного предела Рвых, КПД и значение опти­мального сопротивления нагрузки, поэтому в таблице приводятся конкретные режимы, при которых измерены эти величины. Схемо­технически повышение КПД обеспечивается применением мощных двухтактных выходных каскадов усилителей в режимах классов АВ и В на основе транзисторов одного типа проводимости, разного ти­па проводимости или соединенных по схеме Дарлингтона.

Динамический диапазон усилителя устанавливает превышение в децибелах номинального уровня сигнала на выходе над его мини­мальным уровнем, еще различимым на уровне собственных помех. Верхний предел выходного напряжения ограничивается заданной нормой нелинейных искажений, нижний — уровнем внутренних шу­мов, ограничивающих чувствительность усилителя. Для акустических усилителей уровень минимального напряжения ивых на 6 — 10 дБ выше уровня помех, чтобы были слышны слабые звуки.

Таблица 2.2. Мощные усилители

Тип	Uи.п, В	РВЫХ, ВТ	Rн, Ом	Кг, %	fH, Гц	fв кГц	Kу	Rвх, МОм	Iвых. А; Iвых имп, А	UВЫХ, в	Iнот, мА	Pрас, P*рас, Вт	Тип корпуса
A205D	4 — 20	>4,5	4	1,58 (4,5 Вт)		> 15	37,5	0,5	2,2*		<15	<1,3
А205К	4 — 20	>4,5	4	<2(2,5Вт)	—	> 15	37,5	0,5	2,2*	—	<15	<5	—
A211D	4,5 — 15	1(9 В)	8	8,1 (1 Вт)	50	15	48	0,5	1*	—	<10	<1	—
ESM222R	9 — 18	10 (14 В)	2	1	30	20	34	50	—	—	—	—	CN22
ESM231	30	18 (24 В)	2	10	30	20	46	50	—	—	—	—	14ТЗ
ESM432	±15	20 (±14 В)	4	1	30	20	46	50	—	—	—	— —	14ТЗ
ESM532C	±18	20 (±14 В)	4	1	20	20	60	—	— —	—	—	—	МТ21
ESM632C	±13	14 (±12 В)	4	10	20	20	60	—	—	—	—	—	МТ21
ESM732C	±9	8 (±7 В)	2	10	20	20	60	—	—	—	—	—	МТ21
ESM1231	30	18 (24 В)	4	10	30	20	. — .	—	—	—	—	—	14ТЗ
ESM1432	±15	20 (±14 В)	4	1	30	20	—	—	—	—	—	—	14ТЗ
ESM1532C	±16	20 (±14 В)	4	1	20	20	—	—	—	—	—	—	МТ21
ESM1632C	±13	14 (±12 В)	4	10	20	20	—	—	—	—	—	—	МТ21
ESM1732C	±9	8 (±7 В)	2	10	20	20	—	—	—	— .	— -	—	МТ21
НА 1306	18	>3(13В)	4	<0,6(0,5 Вт)	80	15	44	> 0,011	2,25*	—	—	6	ютз
НА 1308	28	>4(22В)	8	<0,6(0,5 Вт)	—	—	—	>0,1	1,88*	—	—	6	—
НА 1309	33	>5(24В)	8	<0,6(0,5 Вт)	—	—	—	>-0,1	1,88*	—	—	6	—
НА1310	9	>0,4(6В)	8	<0,6(50 мВт)	—	—	—	>0,013	0,6	—	<5	0,8	—
НА1311	9	>0,8(6В)	4	<1(50 мВт)	—	—	—	>0,013	1	—	<18	1,2	—
НА1312	7,5	>0,85 (6В)	8	<0,6(0,25 Вт)	—	—	—	> 0,004	0,7	—	<30	1,2	—
НА1313	20	>1,6(12В)	8	<1(50 мВт)	—	—	—	0,012	1,4*	—	—	2,5	—
НА1314	12	> 0,75 (9 В)	8	<0,6(50 мВт)	—	—	—	>0,013	0,75*	—	—	0,9	—
НА1316	10	> 0,5(7,5 В)	8	<0,6(50 мВт)				>0,013	0,65			0,65
НА 1322	18	>4,5(13В)	4	<1,5(0, 5 Вт)	40	30	>52	0,036	2,25*	—	<100	6	10Т2
НА 1324	18	>4(13В)	4	<0,6(0,5 Вт)	—	— —	—	> 0,011	2,25*	—	—	6	—
НА 1325	20	1,8(13, 5В)	8	<2(0,2 Вт)	40	20	45	0,1	1,25*	—	—	2,5	12ТЮ
LM380N	8 — 22	>2,5(18В)	8	3	—	100	>40	0,15	1,3*	>8	<25	5	14-4
LM380N-8	8 — 22	2,5	8	0,2	- —	100	92	0,15	—			0,66	8-16
LM383	8 — 18	5(14 В)	4	1	—	40	83	- —	— —	— —		—
M5102AY	18	3(13, 2 В)	4	<10	50	20	37	0,007	1,5	—	40	2	—
M5102Y	18	3(13, 2 В)	4	<10	50	20	37	0,007	1,5	—	40	2	CN24
M5112Y	18	4(14 В)	4	<10	70	30	37	—	1,5	— .	12	2	16-16
МВА810	5 — 20	5(14, 4 В)	4	<2(2, 5 Вт)	50	120	—	>0,08	2,2(3*)	—	<50	1(5*)	12Т4
МВА810А	5 — 20	5(14,4 В)	4	<2(2, 5 Вт)	50	120	—	>0,08	2,2	—	<50	1(5*)	12ТЗ
MBA810AS	5 — 20	5	4	<2	50	15	—	>0,08	2,5	— —	<50	— —	12ТЗ
MBA810S	5 — 20	5	4	<2	50	15	— .	>0,08	2,5	—	<50	— —	12Т4
MC1454G	18	>1	16	0,4	40	600	31	> 0,003		10	<20	—	CN8
MC1554G	18	>1	16	0,4	40	600	31	> 0,007			<15		CN8
MDA2010	±(5-	> 10(14 В)	4	<1	30	100	>29,5	>0,08	3,5	—	<140	18*	14Т6
	18)
MDA2020	±(5-	> 15(17 В)	4	<1	30	100	>29,5	>0,08	3,5	—	<140	25*	14Т6
	20)
SL402D	13	>1,5(14В)	7,5	0,3(1 Вт)	20	30	>23	100	1,4	—	—	—	16-14
SL403D	20	>2,5(18В)	7,5	0,3(1 Вт)	20	30	>23	100	1,4	—	—	—	16-14
ТААЗОО	9	1	8	10	100	25	—	0,015	0,6	—	8	— —	ТО- 74
ТАА435	10 — 18	>Л	—	<1(1 Вт)	—	10	80	>0,07	. —	—	—	—	ТО- 74
ТАА611А	6 — 10	0,65(6 В)	4	1	50	12	68	0,75	1	—	—	—	ТО- 100
ТАА611В	6 — 15	1,15 (9 В)	8	1	50	12	70	0.75	1	—	—	—	14-14
ТАА611С	6 — 16	2, 1(12 В)	8	1	50	12	72	0,75	1	—	—	—	14Т6
TAA611ES5	12	1,8(9 В)	8	10	—	—	67	0,75	1*	4,8	<3	0,58	ТО- 100
ТАА611Е12	12	0,6(6 В)	8	10			67	0,75	1*	4,8	<з	1,35	14-14
TAA611F12	15	1 , 15(9 В)	8	10	50	12	68	0,75	1*	4,8	<3,5	1,35	14-14
ТВА641А12	6 — 12	> 1,8(9 В)	4	0,6(1 Вт)	40	20	46	3	2*	>4	<18	1,5	14-23
ТВА641В11	6 — 16	>4(14В)	4	0,8(2 Вт)	40	20	46	3	2,5*	>6,5	<32	2,3(6*)	14Т4
ТВА800	5 — 30	> 4, 4(24 В)	16	0,5(2, 5 Вт)	40	20	80	>1	—	11	<20	1(5*)	12ТН
ТВА800А	5 — 30	> 4, 4(24 В)	16	0,5(2, 5 Вт)	40	20	80	5	—	—	—		12ТЗ
TBA810AS	4 — 20	7(16 В)	4	0,3(50 мВт)	40	20	80	5	2,5*	>6,4	<20	1(5*)	12ТЗ
ТВА810АТ	4 — 25	10(20 В)	4	0,3(3 Вт)	40	20	—	5	3*	—	—	—	12Т4
TBA810DAS	20	2, 5(6 В)	4	0,3(3 Вт)	40	20	80	5	2,5*	>6,4	<20	—	12ТЗ
TBA810DS	20	6(14, 4 В)	4	0,3(3 Вт)	40	20	80	5	2,5*	>6,4	<20	—	12Т4
TBA810S	4 — 20	7(16 В)	4	10(7 Вт)	40	20	80	5	2,5*	>6,4	<20	1	12Т4
ТВА810Т	4 — 25	10(20 В)	4	0,3(3 Вт)	40	20	—	—	3*	—	—	—	12Т4
ТВА820	3 — 16	> 0,9(9 В)	8	0,8(0,5 Вт)	25	20	75	5	1,5*	>4	<12	1,25	14-14
ТВА915	18	0,5(12 В)	—	<5	100	25	—	0,009	0,35	—	<3,7	—	ТО- 74
ТС А 160	5 — 16	2, 6(14 В)	8	10	—	—	70	0,015	—	—	8	—	16-29
ТСА760В	10	2, 1(12 В)	8	—	70	18	70	0,015	—	—	—	—	16-29
ТСА830А	3,5 — 20	4		10	—		75	5	1,5*	—	<20	1(5*)	12ТЗ
TCA830S	4 — 20	3,4(12 В)	4	10	40	10	75	5	2*	—	<20	1(5*)	12Т4
ТСА940	6 — 24	10(20 В)	4	0,3(5 Вт)	40	20	75	5	3*	—	—	—	12ТЗ
ТСА940Е	6 — 24	6, 5(20 В)	8	0,2	40	20	75	5	—	—	—	—	12Т4
TDA1010	18	6(14 В)	4	0,3	80	15	51	0,090	—	—	25	—	МТ17
TDA1037	4 — 28	4, 5(12 В)	4	10	40	20	80	5	3,5*	6	12	—	МТП
TDA2002	8 — 18	>4, 8(14,4 В)	4	0,2(3, 5 Вт)	40	15	80	>0,07	4,5*	>6,4	<80	15*	МТ11
TDA2002A	8 — 18	>7(14,4В)	2	0,2(5 Вт)	40	15	80	>0,07	4,5*	>6,4	<80	15*	МТП
TDA2010	±(5-18)	12(14 В)	4	1(10 Вт)	10	160	i 100	5	3,5*	—	—	—	14Т6
TDA2020	±(5-22)	20(18 В)	4	1(15 Вт)	10	160	100	5	3,5*	—	—	—	14Т6
TDA2030	±18	14(14 В)	4	0,5	10	140	90	5	3,5*				ЛЛТ1 1
TDA2611A	—	6(20 В)	8	1	—	15		0,045			25		JVV 1 1 1 МТ1 7
TDA2870 TDA3000	5 — 18 9 — 32	>5,5(14,4В) > 12(24 В)	4 4	<0,5(3 Вт) 10	50 50	20 20	80 80	>0,07 >0,07	3,5* 3,5*	>6,5 >11,3	<60 <60	—	MT-17
UL1401L	16	1(1 1В)	8	0,5(0, 5 Вт)	—	>100	30	0,008	1				TO-3
UL1401P	16	1(11 В)	8	0,5(0, 5 Вт)	—	>100	30	0,008	1				—
UL1402L	18	>2(13,2В)	4	0,5(0, 5 Вт)	—	>100	30	0,008	1,5				TO-3
UL1402P	18	>2(13,2В)	4	0,5(0, 5 Вт)	—	>100	30	0,008	1,5				—
UL1403L	25	3(18 В)	8	0,5(0, 5 Вт)	—		34	0,01	1,5				TOO
UL1403P	25	3(18 В)	8	0,5(0, 5 Вт)	—	—	34	0,01	1,5	—	—	—	—
UL1405L	27	5(22 В)	8	0,5(0, 5 Вт)	— — —	— —	34	0,01	1,5
UL1461L UL1480P	18 30	>3(13,2В) 5(24 В)	4 16	1,3(1 Вт) 10	35	20	59 74	0,01 0,008 5	2	—	—	4* 1	TO-3 TO-3
UL1481P	20	6(14, 4 В)	4	10	40	20	80	5	2,5			1 1
UL1490N	12	0,65(9 В)	15	10		>100	46	1	0,5			1
UL1491R	6 — 12	0,65(9 В)	8	10	—			50	i	—	—	<1	—
UL1492R UL1439R UL1495N	6 — 15 6 — 12 12	2,1(12В) 2, Ц9 В) 0,65 (9 В)	8 4 15	0,3(1 Вт) 0,3(1 Вт) 10	—	>100	46	50 50 1	1 1,5 0,5	—	—	<1 <1	—
UL1496R UL1497R UL1498R	12 15 12	1,2(9 В) 2,1(12В) 2, 1(9 В)	8 8 4	10 0,3(1 Вт) 0,3(1 Вт)	—			50 50 50	1 1 1,5	—	—	<1 <1 <1	—
цА706АРС цА706ВРС ЦА783РЗС цА783Р4С IHA7307	6 — 16 6 — 16 30 30 3 — 16	>4,5 4,5 > 8(24 В) 5, 2(14, 4 В) >0,9(9В)	4 4 8 4 8	3 3 0,3(5 Вт) 0,3(5 Вт) 0,8(0, 55 Вт)	20 20 25	30 30 20	>43 >43 70 70 75	3 3 5 5 5	0,51(2,5*) 2,5* 3,5* 3,5* 1*	<6,5 <6,5 <11,2 <11,2 <4	<30 <30 <30 <30 <9	1,7 2,3 1(6*) 1,05	14-23 14Т4 12Т14 12Т15 8-15

<


Большое значение для усилителей мощности имеет проблема рассеяния тепла. Для надежной работы максимально допустимая температура кристаллов не должна превышать 175°С. Усилители характеризуются тепловыми сопротивлениями между кристаллом (переходами) и корпусом Rпер-кор и между корпусом и окружаю­щей средой Rкор-окр(Rпер-окр — Rпер-кор+Rкор-окр), которые за­висят от размеров кристалла и его расположения, типа корпуса и его размеров, температуры окружающей среды. Значения тепловых сопротивлений определяются экспериментально и приводятся в спра­вочных данных. При повышении температуры окружающей среды допустимая мощность усилителя уменьшается линейно.

Для мощных усилителей используются как металлические кор­пуса, например ТО-5 (для усилителей до 1 Вт), ТО-3 (Rпер-кор < <3°С/Вт), ТО-66 с 9 выводами (Rпер-тор =3 °С/Вт), так и пласт­массовые, например с основанием из металлической пластинки, на которую непосредственно монтируется кристалл, при этом

Rпер-кор ~2 °С/Вт.

Мощные усилители в интегральном исполнении часто имеют спе­циальные цепи защиты от короткого замыкания на выходе, электри­ческих перегрузок или перегрева кристалла (тепловая защита).

Устройство защиты от короткого замыкания обычно использует ограничительный транзистор, отпирающийся в критической ситуации вследствие падения напряжения на специальном резисторе и одно­временно запирающий мощные выходные транзисторы. Это позволя­ет ограничить выходной ток до безопасного значения. В большинст­ве усилителей устройства защиты размещаются на том же кристал­ле, что и основная схема усилителя. Ограничительный резистор может быть внешним, чтобы имелась возможность установить нуж­ный порог ограничения тока.

Схема защиты от электрических перегрузок (например, при ра­боте усилителя на индуктивную нагрузку) содержит стабилитрон (или обратносмещенный диод), ограничивающий выходное напря­жение до допустимого значения.

Защита от перегрева при повышении температуры кристалла или окружающей среды осуществляется специальной схемой, распо­ложенной рядом с выходными транзисторами и автоматически от­ключающей (запирающей) их при определенной температуре (на­пример, 175 °С с точностью ±10°С).



В табл. 2. 2 приведены следующие электрические параметры уси­лителей для температуры окружающей среды 25 °С: Uи.п — допустимое напряжение источника питания или диапазон

рабочих напряжений; Pвых — выходная мощность;

Rн — сопротивление нагрузки; fн, fв — нижняя и верхняя граничные частоты; Rвх — входное сопротивление; Iвых — выходной ток; Uвых — выходное напряжение; Iпот — ток потребления; Рра — допустимая мощность рассеяния; Р*расс~ мощность рассеяния с теплоотводом

2.3. ЦИФРО-АНАЛОГОВЫЕ И АНАЛОГО-ЦИФРОВЫЕ ПРЕОБРАЗОВАТЕЛИ

Преобразователи по виду входных и выходных сигналов делят­ся на цифро-аналоговые (код-напряжение, код-проводимость и др.) и аналого-цифровые (напряжение-код, частота-код и др.).

Цифро-аналоговые (ЦАП) и аналого-цифровые (АЦП) преоб­разователи нашли широкое применение в связи с распространением цифровых методов обработки сигналов, используемых в системах сбора и обработки информации, для управления и контроля произ­водственными процессами, в контрольно-измерительной аппаратуре, в технике связи.

Для преобразования аналоговых сигналов в код применяются следующие методы: поразрядного кодирования, непосредственного считывания, с использованием следящей системы, время-импульсные. Первые два метода характеризуются высоким быстродействием и возможностью получения высокой точности. Метод непосредственно­го считывания применяется для построения сверхбыстродействую­щих преобразователей.

В настоящее время выпускаются преобразователи различных ти­пов, отличающиеся внутренней структурой, принципом действия, технологическими особенностями и эксплуатационными свойствами.

Они строятся как по разомкнутой схеме (отсутствует обратная связь, охватывающая весь преобразователь), так и по замкнутой (в цепь обратной связи АЦП входит ЦАП). В состав преобразова­телей входят ключи и коммутаторы, операционные усилители, схемы выборки и хранения, компараторы напряжения, а также цифровые логические элементы и запоминающие устройства.





2.3.1. ЦИФРО-АНАЛОГОВЫЕ ПРЕОБРАЗОВАТЕЛИ

Цифро- аналоговые преобразователи служат для преобразования входной информации, представленной в цифровом коде, в эквива­лентный аналоговый сигнал.

Схемы ЦАП различаются по способам представления величин в цифровой форме (чаще в двоичной системе счисления), структурам преобразователя, характеру зависимости выходного сигнала от входного (линейные и нелинейные), способам получения выходного сигнала (с суммированием напряжений или токов, с делением на­пряжений), -виду выходного сигнала (с токовым, потенциальным или резистивным выходом), полярности выходного сигнала (одно-, двух- или четырехквадрантные), виду источника опорного сигнала (постоянного или изменяющегося). Для цифро-аналогового преобра­зования обычно используются два метода: метод суммирования еди­ничных величин (используется один эталон) и метод суммирования с учетом веса разрядов (используется 2i

эталонов, где i=1, 2,... n). При втором методе входеюй сигнал может подаваться в последова­тельном коде. При этом производится последовательное преобразо­вание разрядов входного кода, начиная со старшего или младшего (преобразователь последовательного действия). Если входной сиг­нал подается в параллельном коде, то происходит одновременное суммирование всех разрядов цифрового кода (преобразователь па­раллельного действия). Преобразователи последовательного типа являются менее быстродействующими, чем параллельного.

В настоящее время выпускаются ЦАП как требующие допол­нительного подсоединения внешних элементов, так и функционально законченные (автономные) БИС ЦАП, содержащие на одном кри­сталле все элементы, необходимые для процесса преобразования.

В процессе преобразования входной n-разрядный цифровой си­гнал превращается в аналоговый выходной сигнал с 2n

дискретны­ми уровнями. Например, у 10-разрядного ЦАП выходное напряже­ние может принимать 1024 уровня от нуля до максимального значения. Обратной величиной числа выходных уровней является разрешающая способность.


Она определяет наименьшее возможное приращение выходного аналогового сигнала при соответствующем изменении входного преобразуемого кода на единицу младшего раз­ряда. Единицей измерения разрешения является единица самого младшего значащегося разряда (1МЗР). Она может выражаться в процентах или миллионных частях.

Одной из основных задач преобразователя является получение точного соответствия между входными и выходными сигналами. Погрешность преобразования показывает отличие реального преоб­разования от идеального. Точность преобразования характеризуется погрешностью преобразования, которая состоит из методической погрешности, обусловленной методом преобразования, и из инстру­ментальной погрешности. Инструментальные погрешности вызыва-ются неточностью изготовления элементов преобразователя, зависи­мостью параметров элементов от температуры, влиянием шумов и помех. Погрешности проявляются в виде смещения нуля преобразо­вателя, изменения коэффициента передачи, нелинейности и немоно­тонности передаточной характеристики (погрешности линейности и монотонности). Погрешность выражается в процентах от полного диапазона изменения аналогового выходного сигнала. Например, если 10-разрядный ЦАП должен иметь максимальный выходной сигнал 10 В, а реальное значение сигнала 9,5 В, то погрешность со­ставляет 5 %. Кроме того, она может выражаться в долях наимень­шего значащего разряда. Погрешность линейности показывает по­стоянство отношений входного сигнала к выходному во всем рабо­чем диапазоне. Интегральная погрешность линейности определяет максимальное отклонение передаточной характеристики от прямой линии, проведенной через нуль и точку максимального значения вы­ходного сигнала. Дифференциальная погрешность линейности харак­теризует изменение крутизны передаточной характеристики и опре­деляется как разность отклонений двух смежных уровней выходного сигнала. Дифференциальная погрешность идеального преобразова­теля равна нулю.


Если она большая (более 1МЗР), то это говорит о немонотонности выходного сигнала. Погрешность монотонности характеризует изменение выходного сигнала при изменении значе­ний входного последовательного кода. Монотонность показывает, что при непрерывном увеличении входного сигнала выходной сигнал не должен уменьшаться. Линейность и монотонность характеристик ЦАП ухудшаются по мере увеличения скорости изменения входных сигналов. Температурный коэффициент характеризует изменение полной погрешности от температуры.

Следует отметить, что преобразователи, имеющие высокую точ­ность, но малую разрешающую способность и, наоборот, малую точ­ность и высокую разрешающую способность, не имеют большого практического значения. Поэтому значения разрешающей способ­ности и точности практически выбираются примерно одинаковыми.

Требования к точности возрастают по мере увеличения числа разря­дов (например, для 4-разрядного ЦАП при точности ±1/2 МЗР до­пускается погрешность выходного сигнала ±3,12% а для 8-оазвял-ного ±0,195 %),

Основным динамическим параметром ЦАП является время уста­новления, представляющее собой интервал времени от момента по­ступления входного кода до момента, когда выходной аналоговый сигнал достигнет установившегося значения с заданной погреш­ностью (обычно ±1/2 МЗР). Время установления ог.ределяет быст­родействие ЦАП.

Перемножающие (множительные) ЦАП отличаются от обычных тем, что предназначены для работы с переменными опорными сиг­налами, изменяющимися по определенному закону. Поэтому они дополнительно характеризуются диапазоном и частотой изменения входного аналогового сигнала, аналоговой нелинейностью, временем установления сигнала по аналоговому входу,

В табл. 2.3 представлены электрические параметры монолит­ных ЦАП.



2.3.2. АНАЛОГО-ЦКФРОЬЫЕ ПРЕОБРАЗОВАТЕЛИ

Аналого-цифровые преобразователи предназначены для преоб­разования аналоговых сигналов в соответствующие им цифровые. Классификация преобразователей напряжения в цифровой код весь­ма разнообразна.


Одним из отличительных признаков, характеризу­ ющих свойства преобразователен, является наличие пли отсутствие в структурной схеме обратной связи. Поэтому по принципу действия АЦП делятся на преобразователи без обратной связи (прямого пре­образования) и с обратной связью (уравновешиваемые, замкнутые). АЦП прямого преобразования подразделяются на преобразователи считывания (однотактною преобразования); время-импульсные (на­пример, с промежуточным преобразованием напряжения в частоту; интегрирующие); последовательного вычитания; счета единичных при­ращений. Аналого-цифровые преобразователи с обратной связью под­разделяются на следящие (с накоплением единичных приращений) и поразрядного кодирования. В преобразователях считывания (парал­лельного типа) входная величина сравнивается одновременно со все­ми возможными уровнями квантования с помощью 2n

— 1 с сравнива­ющих устройств (компараторов). При этом обеспечивается высокое быстродействие. Этот метод используется лишь в преобразователях с малым числом разрядов. В интегрирующих АЦП входной сигнал в процессе преобразования интегрируется и сравнивается с эталон­ными значениями. Этот метод экономичен для применения в преоб­разователях высокого разрешения, но время преобразования его велико. В основе работы АЦП с обратной связью (счетного, следя­щего, последовательных приближений) лежит преобразование циф­рового кода в аналоговый сигнал, который сравнивается с входным аналоговым сигналом. В схему преобразователя следящего типа входят лишь один компаратор, схема управления, счетчик и ЦАП в цепи обратной связи. Более распространенными являются преоб­разователи, работающие по методу поразрядного кодирования, ко­торый в зависимости от способа выполнения операций сравнения делится на метод взвешивания и метод последовательных прибли­жений.

Следует отметить, что наибольшее быстродействие имеют пре­образователи, реализующие метод считывания, наименьшее — преоб­разователи последовательного счета.



Таблица 2.3. Цифро-аналоговые преобразователи

Тип прибора	Число двоич­ных разрядов	Линейность бL%; °1, МЗР	Погрешность °FS- %: °*FS< МЗР	Температур­ный коэффи­циент ю- 6/°c	Время уста­новления, МКС	Наличие ИОН	Совместимость с логическими ИМС	UИ.П, В	Корпус	Дополнительные сведения
AD559KD	8	±0,19	<±0,19	20	0,3	Нет	ДТЛ, ТТЛ	±5;-(12-15)	D16-30	Множительный
AD561J	10	±0,05	<±1/2*	80	0,25	Есть	ДТЛ, ТТЛ, кмоп	+(5- 15); -15	D16-31	—
AD562KD	12	±1/2*	<±1/2*	5	<3,5	Есть	ТТЛ, КМОП	+5; ±15	D24-10	—
AD565JD	12	±1/2*	±0,006	20	<0,4	Есть	ТТЛ, КМОП	±15	D24-11	—
AD7520LN	10	0,05	0,3	10	0,5	Нет	ТТЛ, КМОП , ДТЛ	±15	D16-2	Множительный
AD7522LN	10	±0,05	±0,05	10	0,5	Есть	ДТЛ, ТТЛ, кмоп	+ 15; 5 — 15	D28-7	>
AD7523LN	8	±0,05	±0,05	10	<0,15	Нет	ТТЛ, КМОП	-{-5	D16-2	>
AD7524	8	±1/2*	±0,006	20	<0,15	Нет	кмоп	+5; +15	D16-2	>
AD7530LN	10	±0,05	±0,05	10	0,5	Нет	ДТЛ, ТТЛ, кмоп	+(5-15)	D16-2	>
AD7531LN	12	±0,05	±0,05	10	0,5	Нет	ДТЛ, ТТЛ, кмоп	+(5-15)	D18-1	>
DA1200CN	12	±0,01	±0,01	—	1,5	Есть	—	—	D24-16	. —
DAC-01CY	6	+0,4	±0,78	160	1,5	Есть	ДТЛ, ТТЛ	±(12 — 18)	D14-10	—
DAC-02ACX1	10	±0,1	±0,1	<60	<1,5	Есть	ДТЛ, ТТЛ, кмоп	±(12 — 18)	D18-3	—
DAC-03ADX1	10	±0,1	±0,1	<60	1,5	Есть	ДТЛ, ТТЛ,	±(12 — 18)	D18-3	—
							кмоп			—
DAC-04ACX2	10	±0,1	±0,1	<90	1.5	Есть	ТТЛ, КМОП	±(12 — 18)	D18-3
DAC-08EP	8	±0,19	±0,19	50	0,1	Нет	ТТЛ, КМОП, эсл	±(5 — 18)	D16-2	Множительный
DAC-1C8BC	8	±0,19	±0,19	20	0,3	Нет	ДТЛ, ТТЛ	— 4-:- — 16,5; 5	D16-2	Множительный
DAC-1C10BC	10	±1*	±0,1	<60	0,25	Нет	ТТЛ, КМОП	+5; -15	D16-42	— —
DAC-76CX	8	0,025	±0,009	—	0,5	Есть	ТТЛ, КМОП, эсл	-154 — 11; 5 — 15	D18-3	—
DAC-90BG	8	0,2	0 2	20	0,2	Есть	— .	—	D16-3	—
DAC0800LCN	8	±0,19	0,2	<50	<0,15	Нет	ТТЛ, КМОП, р-МОП	±(4,5 — 18)	D16-16	—
DAC0801LCN	8	±0,39	0,2	<80	<0,15	Нет	ТТЛ, КМОП, р-МОП	±18	D16-16	—
DAC0802LN	8	±0,1	0,2	<50	<0,135	Нет	ТТЛ, .КМОП, р-МОП	±18	D16-16	—
DAC0806LCN	8	—	±0,78	20	0,15	Нет	ТТЛ, КМОП, ДТЛ	±18	D16-16	—
DAC0807LCN	8	—	±0,39	20	0,15	Нет	ТТЛ, КМОП, ДТЛ	±18	D16-16	—
DAC0808LCN	8	—	±0,19	20	0,15	Нет	ТТЛ, КМОП, ДТЛ	±18	D16-16	—
DAC-UP8BC	8	±1/2*		20	2	Есть	ТТЛ, ДТЛ	±(12 — 18)	D22-5	Совместимый с микропроцес­сором
HI562-5	12	±1/2*	±0,024	3	<0,4	Нет	ТТЛ, КМОП	±5; — 15	D24-9	Множительный
HI 1080	8	±1/2*	1/2*	—	<3	Нет	ТТЛ, ДТЛ	+8; — 18	D24-9
HI 1085	8	±1/2*	1*	—	1,5	Нет	ТТЛ, ДТЛ	+8; — 18	D24-9	—
HI5607	8	±1*	—	10	0,075	—	—	±2; 4,5+- —	—	— —
								— 13,5
HI 5608	8	±1/4*	—	—	—	—	— —		—	—
HI 5609	8	±1/4*	±1/2*	5	0,045	Нет	ТТЛ, .КМОП	±5; — 15	—	—
HI5610	10	±1/2*	±1*	5	0,085	Нет	—	—	D24-9	Множительный
HI5612	12	±1/2*	±2*	5	0,15	Нет			D24-9	>
HS3140-4	14	0,004	0,004	—	2	—	ТТЛ, КМОП	—	Керамич. DIP с 20 выв.	Множительный
LM1408N-8	8	±0,19	±0,19	20	0,150	Нет	ТТЛ, КМОП	±(4,5 — 18)	D16-16	>
LM1508D-8	8	±0,19	±0,19	20	0,15	Нет	ТТЛ, КМОП	±(4,5 — 18)	D16-49	>
MC1406L	6	—	±0,78	80	<0,3	Нет	ДТЛ, ТТЛ	+5,5; — 16,5	ТО-116	>
MC1408L-6	8	—	±0,78	20	0,3	Нет	ТТЛ, КМОП	+5,5; — 16,5	D16-7	>
MC1408L-7	8	—	±0,39	20	0,3	Нет	ТТЛ, КМОП	+5,5; — 16,6	D16-7	>
MC1408L-8	8	—	±0,19	20	0,3	Нет	ТТЛ, КМОП	+5,5; — 16,5	D16-7	>
MC1506L	6	—	<±0,78	80	<о,з	Нет	ДТЛ, ТТЛ	+5,5; — 16,5	ТО-116	>
MC1508L-8	8	—	±0,19	20	0,3	Нет	ТТЛ, КМОП	+5,5; — 16,5	D16-7	>
MC3408L	8	—	±0,5	—	0,3	—	—	—	D16-7	>
MC3410CL	10	±0,1	±0,1	<60	0,25	Нет	ТТЛ, КМОП	+7; — 18	D16-12	>
MC3410L	10	±0,05	±0,05	<60	0,25	Нет	ТТЛ, КМОП	+7; — 18	D16-12	>
MC3412L	12	±1/2*	—	30	<0,4	Есть	ТТЛ, КМОП	+ 18; — 18	D24-6	>
МС3510	10	±0,05	±0,05	<70	0,25	Нет	ТТЛ, КМОП	+7; — 18	D16-12	>
MC3512L	12	±1/4*	—	30	<0,4	Есть	ТТЛ, КМОП	+ 18; — 18	D24-5	—
МС6890	8	±0,29	±0,19	35	0,14	Есть	—	+7: — 18	D20- 1 1	Совместимый с микропроцес- сором
MC10318L	8	±0,19	±1/2*	<150	0,010	Нет	эсл	— 6; +0,5	D16-36	—
MN563KD	12	±1/2*	0,006	20	1,2	—	ТТЛ, КМОП	+5; +15; — 15		—
NE5007N	8	—	±0,39	10	<0,135	Нет	ТТЛ, ЭСЛ, КМОП, р-МОП	±(4,5 — 18)	D16-2	Множительный
NE5008F	8	—	±0,19	10	<0,135	Нет	ТТЛ, ЭСЛ,	±(4,5 — 18)	D16-7	>
							КМОП, р-МОП
NE5009F	8	±0,19	±0,19	10	<0,135	Нет	ТТЛ, ЭСЛ,	±(4,5 — 18)	D16-7	>
							КМОП, р-МОП
NE5018F	8	±0,1	±0,1	20	2,3	Есть	—	±11,4	D22-2	Совместимый с микропроцес­сором
NE5118N	8	±0,19	±0,19	20	0,2	Есть	—	±18	D22-3	То же
SP9768	8	±1/2*	—	25	0,005	Есть	ЭСЛ	—	—	—
SSS1408	8	±0,19	±0,19	20	0,25	Нет	КМОП, ТТЛ	+5;-(5-Н5)	D16-13	Множительный
TDC1016J-8	8	±1/2*		—	0,05	— —	ТТЛ, ЭСЛ	— -	— ~	Совместимый с микропроцес­сором
TDC1016J-9	9	±1/2*	—	—	0,05	—	ТТЛ, ЭСЛ	—	—
TDC1016J-10	10	±1/2*			0,05	—	ТТЛ, ЭСЛ	~~*	—	Совместимый с микропроцес­сором

<


Таблица 2.4. Аналого-цифровые преобразователи

Тип прибора

Число двоич­ ных разрядов, десятичных Разрядов*

Нелинейность о* , %; gl, МЗР -

Погрешность o*s, %; aFS. МЗР

Температур­ный дрейф, и — й/сс

(Смещение нуля, мВ

Дрейф нуля, мкВ/°С

Время прео­бразования, икс. Частота преобразова­ния*, МГЦ

Напряжение источников питания, В

Совмести­мость с логи­ческими ИМС

Корпус

Технология

4143

8

+ 1/2

±1/2

<75

1,25-Ю3

±5

— —

D24-36

4144

10

±1/2

±1/2

<75

—

—

5-10а

±5

—

D24-36

—

4145

12

±1/2

±1/2

<75

—

— .

20-Ю3

+5

—

D24-36

—

8700CJ

8

±1/2

±1/2

<±75

<±50

±50

<1,8-Ю3

+5: — 5

кмоп, ТТЛ

D24-2

кмоп

8700С N

8

±1/2

±1/2

<±75

<±50

±50

<1,8-103

+5; — 5

кмоп, ТТЛ

D24-1

кмоп

8701CN

10

±1/2

±1/2

<±75

<±50

±50

<6-103

+5; — 5

кмоп, ТТЛ

D24-1

кмоп

8702CN

12

±1/2

±1/2

<±75

<±50

±50

<24-103

+5; — 5

кмоп, ТТЛ

D24-1

кмоп

8703ВН

8

±1/2

±1/2

±80

<±50

30

<1,8-Ю3

+5; — 5

ТТЛ

F24-3

кмоп

8703BN

8

±1/2

±1/2

±80

<±50

30

<1,8-103

+5; — 5

ТТЛ

D24-1

кмоп

8703CJ

8

±1/2

±1/2

±75

<±50

30

<1,8-103

+5; — 5

ТТЛ

D24-2

кмоп

8703CN

8

±1/2

±1/2

±75

<±50

30

<1,8-Ю3

+5; — 5

ТТЛ

D24-1

—

8704 В Н

10

±1/2

±1/2

±80

<±50

30

<6-Ю3

-1-5; — 5

ТТЛ

F24-3

— —

8704BN

10

±1/2

±1/2

±75

<±50

30

<6-103

+5; -5

ТТЛ

D24-1

— —

8704CJ

10

±1/2

±1/2

±75

<±50

30

<6-103

+5; — 5

ТТЛ

D24-2

—

8704CN

10

±1/2

±1/2

±80

<±50

30

<6-103

-f 5; — 5

ТТЛ

D24-1

—

8705В Н

12

±1/2

±1/2

±80

<±50

30

<24-Ю3

4-5; — 5

ТТЛ

F24-3

—

8705В N

12

±1/2

±1/2

±80

<±50

30

<24-103

+5; — 5

ТТЛ

D24-1

—

8705CJ

12

±1/2

±1/2

±75

<±50

30

<24-103

+5; — 5

ТТЛ

D24-2

—

8705CN

12

±1/2

±1/2

<±75

>±50

30

24- Ю3

4-5; -5

ТТЛ

D24-1

—

8750CN

3,5*

0,025*

0,025*

<±75

>±50

±50

12- Ю3

4-5; — 5

ТТЛ

D24-2

8750С

3,5*

0,025*

0,025*

<±75

±75

±50

12-Ю3

1 4-5; -5

ТТЛ

D24-1

AD570JD

8

±1/2

±1/2

±88

—

—

40

4-5; — 5

ТТЛ

D18-15

И2Л

AD570SD

8

±1/2

±1/2

±40

—

—

40

4-5; — 15

ТТЛ

D18-15

И2Л

AD571KD

10

±1/2

±1/2

±44

—

—

<30

4-5; ±15

ТТЛ, кмоп

D18-13

И2Л

AD571JD

10

—

±1

±88

—

—

<30

4-5; ±15

ТТЛ, кмоп

D18-13

И2Л

AD571SD

10

—

±1

±50

—

—

<30

4-5; ±15

ТТЛ, кмоп

D18-13

И°-Л

AD574J

12

—

±1

±50

—

—

<:35

+5; +15, — 15

ТТЛ, кмоп

D28-21

И2Л

AD574K

12

—

±1/2

±27

—

—

<35

4-5; +15 — 15

ТТЛ, кмоп

D28-21

И2Л

AD574L

12

±1/2

—

±10

—

—

<35

+5; +15 — 15

ТТЛ, кмоп

D28-21

И2Л

AD574S

12

±1/2

—

±50

—

—

<35

+5; +15 — 15

ТТЛ, кмоп

D28-21

И2Л

AD574U

12

±1/2

—

±25

—

—

<35

+5; +15 — 15

ТТЛ, кмоп

D28-21

И2Л

AD574T

12

±1/2

—

±25

—

—

25

±15; +5

ТТЛ, кмоп

D28-21

И2Л

AD7550BD

13

0,006*

±1/2

1

—

—

40-Ю3

±5; ±12

ТТЛ, кмоп

D40-1

КМОП

AD7570J

8

1

±1/2

<10

—

—

<40

+5; +15

ТТЛ,

D28-18

КМОП

дтл, кмоп

AD7570L

10

1

±1/2

<10

<120

+5; +15

ТТЛ, дтл, кмоп

D28-18

кмоп

ADC-EK8BC

8

±1/2

—

±75

—

—

<1,8-103

±(3,5 — 7)

кмоп, ТТЛ

D24-1

кмоп

ADC-EK10B

10

±1/2

—

±75

—

—

<6-103

±(3,5 — 7)

кмоп, ТТЛ

D24-1

кмоп

ADC-EK12B

12

±1/2

—

±75

—

—

<24-103

±(3,5 — 7)

кмоп, ТТЛ

D24-1

кмоп

ADC-EK12DC

3,5*

0,025*

—

±75

—

—

<12-Ю3

±(3,5 — 7)

кмоп, ТТЛ

D24-1

кмоп

ADC-EK12DR

3,5*

0,025*

—

±75

—

* — ~

<12-103

±(3,5 — 7)

кмоп, ТТЛ

Керами­ческий 24 выв.

кмоп

ADC-ET8BC

8

±1/2

—

±75

—

—

<1,8-103

+5; — 5

—

D24-2

кмоп

ADC-ET10BC

10

±1/2

—

±75

—

—

,<6-103

+5; — 5

—

D24-2

кмоп

ADC-ET12BM

12

±1/2

—

±75

—

—

<24-103

+5; — 5

—

D24-1

кмоп

ADC-ET12BC

12

±1/2

—

±75

—

—

<24-Ю3

+5; — 5

ТТЛ

D24-2

кмоп

ADC-NC8BC

8

±0,2*

±0,2*

11

—

— —

500

+5

—

D16-2

—

ADC856

10

±1,2

±0,05*

42

—

—

1024

+5; — 5

—

D28-1

Биполяр­ная

ADD3501

3,5*

±0,05*

±0,05*

— ,

, — —

—

200-1 О3

—

кмоп

—

—

ADC0800PD

8

±1/12

—

—

— — ,

—

35

+5; — 12

ТТЛ

D18-13

РМОП

ADC0801

8

±1/4

—

—

—

100

+5

ТТЛ

D20-15

кмоп

ADC0802

8

—

±1/2

—

—

—

100

+5

ТТЛ

1)20- 15

кмоп

ADC0803

8

—

±1/2

—

—

—

100

+5

ТТЛ

D20-15

кмоп

ADC0804

8

~

±1

,

100

+5

ТТЛ

D20-15

кмоп

ADC0808 ADC0809 ADC0816 ADC0817 ICL7101

8 8 8 8 11

±1/2

±1/2 ±1 ±1/2 ±1 0,05*

80

—

—

100 100 100 100 30. Ю3

+5 +5 +5 +5 +5; +15

ТТЛ ТТЛ ТТЛ ТТЛ

028-13 D28-13 D40-6 D40-6 D40-7

Биполяр-

ICL7103A

14

—

±1 ед. счета

80

—

—

30- Ю3

+5

—

D28-6

ная 0-МОП

ICL7104-14

14

—

±1 ед. счета

80

—

—

30. Ю3

+ 15; -15

—

D40-7

КМОП

ICL7104-16 ICL7106 ICL7107 МС10317

16 3,5* 3,5* 7

—

0,05* 0,05*

80 80 80

—

—

30-103 60- Ю3 60- Ю3 0,033

9 5

эсл

D40-7 D40-7 D40-7 Керамич с 24 выв

КМОП КМОП КМОП Биполяр­ная

МС 14433

3,5*

—

±0,05 ±1ед. счета

—

—

—

40- Ю3

±4,5; ±8

кмоп, ТТЛ

24 выв.

КМОП

TDC1001J

8

±1/2

—

—

—

—

2,5*

—

—

D18-5

Биполяр-

TDC1002J TDC1007J TDC1014J TDC1021J

8 8 6 4

±1/2 ±1/2 ±1/2 ±1/2

—

—

—

—

1* 20* 30* 30*

±(0,5 — 7)

зсл

D18-5 D64-1 D24-28

ная > > >

TL507C SDA5010 SDA6020 ZN432EJ-8 ZN433EJ-8 ZN432E-10 ZN433E-10

7 6 6 8 8 10 10

±0,19* ±0,19* ±0,05* ±0,05*

±1/4 ±1/4

100 10 10

—

—

МО3 0,01 0,01 20 1 20 1

+4,5; -5,7 +4,5; -5,7 +5, — 5 +5, — 5

эсл эсл ТТЛ ТТЛ ТТЛ ТТЛ

D08-5 D16-14 D28-14 D28-14 D28-14 D28-14

> И2Л

<


Основными параметрами АЦП являются разрешающая способ­ность, нелинейность, температурная погрешность, время преобразо­вания, частота преобразования, напряжения источников питания.

Разрешающая способность АЦП характеризует наименьшее раз­личимое значение приращения входной величины. Быстродействие АЦП характеризуется временем преобразования, временем от нача­ла преобразования (подачи входного сигнала) до появления выход­ного кода или числом преобразований в единицу времени.

В табл. 2.4 представлены электрические параметры монолит­ных АЦП.



2.4. АНАЛОГОВЫЕ КЛЮЧИ И КОММУТАТОРЫ

Аналоговые ключи и коммутаторы предназначены для коммута­ции аналогового сигнала от одного или нескольких источников на нагрузку. Они применяются в качестве прерывателей для операци­онных усилителей типа МДМ, в устройствах выборки и хранения аналоговых сигналов, для последовательной коммутации аналоговых сигналов многих источников на общую нагрузку в телеметрических системах, в цифро-аналоговых и аналого-цифровых преобразова­телях.



2.4.1. АНАЛОГОВЫЕ КЛЮЧИ

Ключи в зависимости от типа переключения классифицируются как работающие на одно либо на два направления. Ключи обоих классов могут содержать в одном корпусе от одного до нескольких каналов. Выпускаемые в настоящее время за рубежом аналоговые ключи изготавливаются с использованием полевых транзисторов (КМОП, р-МОП, nJFET и др.) либо по совмещенной технологии с использованием как биполярных, так и полевых транзисторов (BIFET).

Основные требования, предъявляемые к аналоговым ключам: малое сопротивление канала в открытом состоянии, хорошая галь­ваническая развязка между управляющей и сигнальными цепями, малое время переключения ключа, большой динамический диапазон коммутируемого сигнала.

В табл. 2.5 приведены следующие электрические параметры мо­нолитных аналоговых ключей: Uком — напряжение коммутируемого сигнала; R0тк — сопротивление открытого канала; tш<л — время вклю­чения; tвыкл — время выключения; Iут.вх — ток утечки входа; Iут.вых — ток утечки выхода; IПот+



— ток потребления от источника положительного напряжения; Iпот-

— ток потребления от источни­ка отрицательного напряжения; Un.n — напряжение источника пи­тания.

Здесь ключи, работающие на выключение (включение): SPST — однополюсный на одно направление; 2SPST — двухканальный одно­полюсный на одно направление; 3SPST — трехканальный однопо­люсный на одно направление; 4SPST — четырехканальный однопо­люсный на одно направление; DPST — двухполюсный на одно направление; 2DPST — двухполюсный двухканальный на одно на­правление

Ключи, работающие на переключение: DPDT — двухполюсный на два направления; 2DPDT — двухканальный двухполюсный на два

направления; SPDT — однополюсный на два направления; 2SPDT — двухканальный однополюсный на два направления; 3SPDT — трех­канальный однополюсный на два направления; 4SPDT — четырех­канальный однополюсный на два направления.



2.4.2. АНАЛОГОВЫЕ КОММУТАТОРЫ

Аналоговые коммутаторы предназначены для последовательного подключения аналоговых сигналов от нескольких датчиков к одной нагрузке, например к измерительному усилителю.

Основными характеристиками коммутаторов являются диапазон входных коммутируемых напряжений и число каналов — максималь­ное число коммутируемых независимых входных сигналов. Входные сигналы могут быть как однополярными, так и двухполярными. Не­которые коммутаторы имеют дифференциальные входы для обраба­тываемых сигналов.

Большинство выпускаемых за рубежом аналоговых коммутато­ров имеют возможность коммутировать сигналы в диапазоне ±15 В, а количество каналов, как правило, — от 4 до 16.

Лучшими образцами многоканальных коммутаторов являются ИМС типов HI507A-2 и HI506A-2 фирмы Harris, имеющие парамет­ры; число каналов 16, UKOМ=±l5 В, Rот„<2000 Ом и tвкл=300 нc, а также быстродействующие многоканальные коммутаторы HI516 (на 16 каналов) и HI518 (на 8 каналов) с временем включения 150 нс.

Среди выпускаемых за рубежом аналоговых схем коммутации все большую роль начинают играть коммутирующие матрицы.


Фир­ мой RCA выпускаются коммутирующие матрицы 4x4 (CD22100D, Е, F и др.). Они коммутируют напряжения до ±15 В, имеют Rотк< <95 Ом, tВкл<200 нc.

По функциональной сложности коммутирующие матрицы пре­восходят схемы обычных аналоговых коммутаторов, так как кроме обычных ключей на кристалле ИМС находятся устройства управ­ления.

В табл. 2.6 приведены электрические параметры монолитных аналоговых коммутаторов, а буквенные обозначения параметров со­ответствуют приведенным в п. 2.4.1.



2.5. ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ ДЛЯ ВТОРИЧНЫХ ИСТОЧНИКОВ ПИТАНИЯ

Вторичные источники электропитания (ВИП) обычно составля­ют в радиоэлектронной аппаратуре (РЭА) 40 — 60 % объема, и про* блема их микроминиатюризации имеет важное значение.

Эти устройства работают при больших уровнях мощности по сравнению с другими устройствами цифровой и линейной техники. Характерной особенностью ВИП является то, что они содержат раз­нородные по функциональному назначению узлы.

Решение проблемы микроминиатюризации ВИП привело к раз­витию класса специализированных силовых ИМС. Наибольшее рас< пространение получили стабилизаторы непрерывного действия с фиксированным и регулируемым выходным напряжением, микросхе­мы управления ключевыми стабилизаторами напряжения и преци­зионные источники опорного напряжения.

Таблица 25 Аналоговые ключи

Тип прибора	Тип пе­реключе­ния	Uком, B	ROТК, Ом	tвкл , мкс	tВЫКЛ, MKC	Iут. вх, нА	IУТ. ВЫX, нА		IПОТ+, мА	Iпот — , мА	um.f в	Совместимость с логическими ИС	Технологий	Корпуо
DG171A DG171B DG176A	SPST SPST SPDT	±10 ±10 ±10	40 — 100 40 — 125 75 — 200	0,2 0,2 0,2	0,7 0,7 0,5	2 5 1	2 5 1		10-3 10-3 10-3	4 4 3	—	ТТЛ, ДТЛ. РТЛ ТТЛ, ДТЛ, РТЛ ТТЛ, ДТЛ, РТЛ	МОП МОП	CN4
DO 175B	SPDT	±10	75 — 250	<,2	0,5	5	5	—	10-3	3	—	ТТЛ, ДТЛ, РТЛ	BIFET с дио-	CN4
SI 3002 А	SPDT	±10	100 — 400	1	1,5	1	2		3	3	+10; — 10	ДТЛ, ТТЛ	дами Шоттки BIFET + р-	GN*
SI3<02B АМ1000	SPDT spst	±16 ±15	100 — 460 JO	1 0,1	1,5	5 0.25	10 0.25		3,5	3	-	ДТЛ, ТТЛ	МОР BIFET + Р-МОП	D14-2
АМ1001 АМГ002 DGM411A DGM1HB DG200A BG200B	SPST SPST 2SPST 2SPST 2SPST 2SPST	±15 ±15 ±10 ±10 ±15 ±15	50 100 75 — 200 75 — 250 70 80	0,15 0,2 0,3 0,3 1 1	1 1 0,5 0,5	0,25 1 1 1 2 5	0,25 1 1 1 2 5		3 3 4	4,5 4,5 2 2	+10; — 20 +10; — 20 +15; — 15 +15; — 15	ДТЛ, ТТЛ, Р1Л ДТЛ, ТТЛ, РТЛ ТТЛ, ДТЛ, КМОП ТТЛ. ДТЛ, КМОП	nJ-FET nJ-FET nJ-FET BIFET BIFET КМОП КМОП	Э14-2 D14-2 CN4 CN4
DG300A	2SPST	±15	50	0,3	0,25	1	1		0,5	10-3	+15; — 15	ТТЛ, ДТЛ, КМОП	КМОП )	CN4
DG301A	SPDT	±15	50	o,a	0,25	1	1		0,5	10-3	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп J	D14-11
DG302А	2DPST	±15	50	0,3	0,26	1	1 .		0,5	10-3	+15; — 15	ТТЛ, ДТЛ, КМОП	КМОП	D14-2
DG303A	2SPDT	±15	50	0,3	0,25 0-IC	1	1		0.5	10-3	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	D14-2
DG304A	2SPST	±l5	50	0,25	, 10	1	1		0,5	10-3	+15; — 15	ТТЛ, ДТЛ, КМОП	КМОП }	С N4
DG305A	SPDT	±15	50	0,25	0,15	1	1		0,5	10-3	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп J	D14-2
DG306A	2DPST	±15	50	0,25	0,15	1	1		0.5	10-10-3	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	D14-2
DG307A	2SPDT	±15	50	0,25	0,15	1	1		0.5	10-3	+10; — 15	ТТЛ, ДТЛ, КМОП	кмоп	D14-11 D14-2
*J>6173A	DPDT	±10	150-450	0,2	0,7	1	2		10-3	3	+10; — 20	ТТЛ, ДТЛ, РТЛ	BIFET	D14-11 F14-4
DG173B	DPDT	±10	150 — 500	0,2	0,8	5	10		10-3	3	+15; -20	ТТЛ, ДТЛ, РТЛ	BIFET	D14-2
DG381A	2SPDT	±15	50	0,3	0,25	1	2		0,5	10-3	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	CN4
AD7512jD** AD7512jN*< AD75I2KD AD7512KN AD7512SD** AD7512TD AD7613jH** AD7513jN** AD7513KH AD7613KN AD7513SH AD7513TH ~DG384A	2SPDT 2SPDT 2SPDT 2SPDT 2SPDT 2SPDT 2SPST 2SPST 2SPST 2SPST 2SPST 2SPST 2DPST	±15 ±15 ±15 ±15 ±15 ±15 ±15 ±15 +15 ±15 ±15 ±15 ±15	100 100 100 100 100 100 80 80 80 80 70 70 50	0,7* 0,7* 0,7* 0,7* 0,7* 0,7* 0,3	0,4* 0,4* 0,4* 0,4* 0,4* 0,4* 0,25	5 5 5 5 3 3 5 5 5 5 2 2 1	15 15 15 15 9 9 2		0,5 0,5 0.5 0,5 0,5 0.5 1 1 1 1 1 1 0,5	0,1 0,1 од 0.1 0,1 0,1 1 10-3	+15; -15 +15; — 15 +15; — 15 +15; — 15 +15; — 15 +15; — 15 +15; — 15 +15; -15 +15; — 15 +15; — 15 +15, — 15 +15; — 15 +15; — 15	ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ. ДТЛ. КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП	кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп	D14-11 D14-2 D14-1 D14-2 D14-1 D14-2 D14-2 ТО- 100 D14-1 ТО- 100 D14-1 ТО- 100 ТО- 100 D16-25
DG387A DG390A MM450 MM550 MM451 MM551 HI18002 HI* 1 800 A-2	2DPST 2DPST DPDT DPDT 4SPST 4SPST 2DPST 2DPST	±15 ±15 ±10 ±10 ±10 ±10 ±5 ±10	50 50 60 — 200 60 — 200 60 — 200 60 — 200 200 200	0,3 0,3 0,25* 0,25*	0,25 0,25	1 1 100 100 100 100 20 20	2 2 100 100 100 100 20 20		0.5 0.5 0.5 0.5	10-3 шло — 3 1 1	+15; — 15 +15; — 15 +10; — 20 +10; -20 +10; — 20 +10; — 20 +5; — 5; +5 +10; — 10; +5	ТТЛ, ДТЛ, КМОП ТТЛ, ДТЛ, КМОП ТТЛ ТТЛ ТТЛ ТТЛ ТТЛ ТТЛ	кмоп кмоп р-МОП p-МОП р-МОП р-МОП кмоп кмоп	D-16-2 D14-2 D16-25 ТО- 100 ТО- 100 ТО- 100 ТО-100 D16-22

<


г

HI 1800-5	2DPST	±5	250	0,25*	—	60	60		0,5	1	+5; — 5; +5	ТТЛ	кмоп	—
HI1800A-3	2DPST	±10	250	0,25*	—	60	60		0,5	1	+105-105	ТТЛ	кмоп	D16-22
DGM122A	2DPST	±10	100 — 450	0,3	2	1	3		3	6	-J-O	ДТЛ, ТТЛ ДТЛ, ТТЛ	BIFET	F14-4
DOM 122В	2DPST	±10	125 — 500	0,5	2	5	10		3	6	—	BIFET	D14-2
HI 5040-2	SPST	±15	75	1,0	0,5	0,8*	-		0,3	0,3	—	-, ДТЛ, ТТЛ, КМОП, р-МОП	кмоп	D16-22
Ш5040-Б	SPST	±15	75	0,37*	0,28*	0,8*	—		0,5	0,5	—	кмоп	D16-22
HI5041-2	2SPST	±15	76	1,0	0,5	0,8*	—		0,3	0,3	-	ДТЛ, ТТЛ, кмоп, р-МОП	кмоп	T0-f6
HI 504 1-5	2SPST	±15	75	0,37*	0,28*	0,8*	—		0,5	0,5	-	—	D16-22
H 15043-2	2SPDT	±15	75	1,0	0,5	0,8*	—		0,3	0,3	—	ДТЛ, ТТЛ, кмоп, р-МОП	КМОП	D16-22
HI5043-5	2SPDT	±15	75	0,37*	0,28*	0,8*	—		0,5	0,5	—	—	D16-22
HI5045-2	2DPST	±15	75	1,0	0,5	0,8*	—		0,3	0,3	—	ДТЛ, ТТЛ, кмоп	кмоп	D16-22
HI 5042-2	SPOT	±15	75	1,0	0,5	0,8*	—		0,3	0,3	-	ДТЛ, ТТЛ, кмоп,  р-МОП	кмоп	D16-22
HI 5042-5	SPDT	±15	75	0,37*	0,28*	0,8*	—		0,5	0,5	—	кмоп	D16-22 .
HI 5045-5	2DPST	±15	75	0,37*	0,28*	0,8*	—	,	0,5	0,5	—	р-МОП, ТТЛ. ДТЛ, КМОП	кмоп	D16-22
HI5046-2	DPDT	±15	75	1,0	0,5	0,8*	—		0,3	0,3	-	ДТЛ, ТТЛ, кмоп, 1 р-МОП	кмоп	D16-22
HI 5046-5	DPDT	±15	75	0,37*	0,28*	0,8*	-		0,5	0,6	-	кмоп	D16-22 .
HI5046A-2	DPDT	±15	30	1,0	0,5	0,8*	—		0,3	0,3	—	ч ДТЛ, ТТЛ,  кмоп,  р-МОП	кмоп	D16-22
HI5046A-5	DPDT	±15	30	0,37*	0,28*	0,8*	-		0,5	0,5	-	кмоп	D16-22 ,
HI5047-2	SPST	±15	76	1,0	0,5	0,8*	—	j	6,3	0.3	—	ДТЛ, ТТЛ,  кмоп,  р-МОП	кмоп	D16-22
HI 5047-5	SPST	±15	75	0,37*	0,28*	0,8*	-		0,5	0,5	>	кмоп	D16-22 . ,
HJ5047A-2	SPST	±15	30	1,0	0,5	0,8*	—	>	0,3	0,3	-*	дтл, ттл, кмоп,  р-МОП	кмоп	D16-22
H15047A-5	SPST	±15	30	0,37*	0,28*	0,8*	-		6,5	0,5	-	кмоп	016,22
HI 5048-2	2SPST	±15	30	1,0	0,5	0,8*	-		0,3	0,3	-	ДТЛ, ТТЛ,  кмоп,  р-МОП	кмоп	D16-22
H 15048-5	2SPST	±15	30	0,37*	0,28*	0,8*	—		0,5	0,6	—	кмоп	D16-22
H 15049-2	2DPST	±15	30	1,0	0,5	0,8*	—		0,3	0,3	-	дтл, ттл, кмоп,  р-МОП	кмоп	D16-22
HI5049-5	2DPST	±15	30	0,37*	0,28*	0,8*	—		0,5	0,5	—	кмоп	D16-22 ,
HI 5050-2	SPOT	±15	30	1,0	0,5	0,8*	-		0,3	0,3	-	ДТЛ. ТТЛ,  кмоп,  р-МОП	кмоп	ТО-86
H 15050-5	SPDT	±15	30	0,37*	0,28*	0,8*	—		0,5	0,5	—	кмоп	D16-22
HI5051-2	2SPDT	±15	30	1,0	0,5	0,8*	-		0,3	0,3	—	ДТЛ, ТТЛ, 1 кмоп, j р-МОП	кмоп	ТО-86
HI5051-5	2SPDT	±15	30	0,37*	0,28*	0,8*	-		0,5	0,5		кмоп	D16-22
Ш5140М IH5140C	SPST SPST	±10 ±10	50 75	0,15 0,15	0,125 0,125	0,1 0,5	0,1 0,5		0,001 0,01	0,001 0,01	+15; -15; +5	} ТТЛ, КМОП	—	D16-33 D16-33
IH5141M	2SPST	±10	50	0,15	0,125	0,1	0,1		0,001	0,001	+15; -15;	} ТТЛ, КМОП	—	D16-33
IH5141C	2SPST	±10	75	0,15	0,125	0,5	0,5		0,01	0,01	+5	—	D16-2
IH5142M 1H5142C	SPDT SPDT	±10 ±10	50 75	0,2 0,2	0,125 0,125	0,1 0,5	0,1 0,5		0,001 0,01	0,001 0,01	1 +15; — 15; 1 +5	} ТТЛ, КМОП	-	F14-19 D16-2

<


Продолжение табл. 5,5

* Типовые значения параметров. ** Для Согласования с ТТЛ требуется внешний резистор.

Тип прибора	Тип пе­реключе­ния	Uком, В	Rотк, Ом	tвкл, мкс	tвыкл, МКС	IУут. вx, нА	IУТ. вых, нА		Iпот +, мА	Iпот, мА	Uип, В	Совместимость с логическими ИС	Технология	Корпус
IH5143M	2SPDT	±10	50	0,2	0.125	0,1	0.1	,	0,001 0,001	0,001 0,01	+15; — 15; +5	ТТЛ, КМОП	—	D16-33
IH5143C	2SPDT	±10	75	0,2	0,125	0,5	0,5	j	—	D16-2
IH5144G	DPST	±10	75	0,2	0,125	0,5	0.5		0,01 0,01	0,001 0,01	+15; — 15; +5	ТТЛ, КМОП	—	D16-33
IH5144M	DPST	±10	50	0,2	0,125	0,5	0,5			0,01	—	D16-33
IH5145M	2DPST	±10	50	0,2	0,125	0,1	o.i		0,001	0,001	+15; -15; +5	ТТЛ, КМОП	—	F14-19
IH5145C	2DPST	±10	75	0,2	0,125	0,5	0,5		0,01	0,0l	—	D16-2
DG170A	3SPDT	±10	200	0,3	0,4	1	2		2 10-3	8	—	ТТЛ,: ДТЛ, КМОП	BIFET с дио­дами Шоттки	D16-25
DG170B	3SPDT	±10	250	0,3	0.4	5	10		2,4Х Х10-3	ю	—	ттл,; дтл, кмоп	То же	D16-25
DG172A	4SPST	±10	150 — 450	0.3	0,75	1	4		3	5,1	+10; -20	ТТЛ, ДТЛ, РТЛ	BIFET	F14-4
DG172B	4SPST	±10	150 — 500	0,5	1	5	10			5,1	+10; -г-20	ТТЛ, ДТЛ, РТЛ	BIFET	D14-2
DG172C	4SPST	±10	200 — 600	0,08*	0,5*	10	10			5,1	+10; — 20	ТТЛ, ДТЛ, РТЛ	BIFET	D14-11
DG201A	4SPST	±15	175	1	0.5	1	1		4-	4	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	D16-25
DG201B	4SPST	±15	200	1	0.5	5	5	j	ОС	4	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	D16-25
AD7510JD**	4SPST	±16	100	1<	1*	5		!	,о Ос	0,1	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	DJ6-23
AD7510JN**	4SPST	±15	100	1*	1*	5	—		,< Ос	0,1 01	+ 15; — 15	ТТЛ, .ДТЛ, КМОП	кмоп	D16-2
AD7510KD	4SPST	±15	100	1*	1*	5	—	1	,< Ос	0,1	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	D16-23
AD7510KN	4SPST	±15	100	1*	1*	3	—		,< ОС	0,1	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	D16-2
AD7510SD	4SPST	±15	100	1*	1*	3	—		0,5	0,1	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	D16-23
AD7511JD**	4SPST	±15	100	1,2*	0,8	5	—		0,5	0,1	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	D16-23
AD76UJN**	4SPST	±15	100	1,2*	0,8	5	—		0,5 0,5	0,1	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	D16-2
AD7511KD	4SPST	±15	100	1,2*	0,8	5			0,5	0,1	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	DI6-23
AD7S-HKN	4SPST	±15	100	1.2*	0.8	5	—		0,5	0,1	+15; — 15	ТТЛ, ДТЛ, КМОП	кмоп	В16-2
AD7511SD	4SPST	±15	. 100	1,2*	0,8	3			0,5	0,1	+15; — 16	<Ггл, дтл, кмоп	кмоп	DI6-23
AD7516JN	4SPST	±15	400	0,02*	0,02*	125	—		5-10-3	5 10~3	+15; -15	КМОП	кмоп	В14-1
AD7516SD	4SPST	±15	400	0,02*	0,02*	125	—		5- 10-3	5- 10-3	+15; — 16	КМОП	кмоп	D14-2
AD7519JN	4SPST	±7,5	100	0.02*	0.03*	—			1	—	+8; -10	КМОП	кмоп	D14-1
CD40t8AD	4SPST	±7,5	400	0,02*	—	0,1	0,1		—	—	— 5; +15	кмоп	кмоп	М0001
CD4016AF	4SPST	±7,5	400	0,02*	—	0,1	0,1		—	—	— Б; +15	кмоп	кмоп	M0001
CD4016AE	4SPST	±7.5	400	0,02*	* —	0,1	0,1			—	— 5; +15	кмоп	кмоп	M0001
GD4016AK	4SPST	±7,5	400	0,02*	—	0,1	0,1		—	1 —	— 5; +15	кмоп	кмоп	—
CD4066AD	4SPST	±7.5	280	0,02*	— и	100	100			—	— 5; +15	кмоп	кмоп	M0001
CD4066AE	4SPST	±7,5	280	0,02*	—	100	100		~~	—	— 5; +15	кмоп	кмоп	M0001
CD4066AK	4SPST	±7,5	280	0,02*	.	100	100		~~	—	— б; +15	КМОП	кмоп	—
CD4066AH	4SPST	+7,5	280	0.02*		100	100				— 5; +15	кмоп	кмоп	Бес-кор-пусная

<


Таблица 2.6.

Тип прибора	Организа­ция (чис­ло кана­лов)	UКОМ , В	R0т, Ом	tВКЛ, МКС	tвыкл, мкс	Iут. вх, нА	Iут. вых, нА	1 1	Iпот+, мА	Iпот —, мА	UИ.П, В	Совместимость с логическими ИС	Технология	Корпус
ММ454 **	4	±10	200 — 600			100	100		—	—	+ 10; — 30	— —	р-МОП	F14-15
ММ554 **	4	+.10	200 — 600	—	—	100	100		—	—	-J-10; — 30	—	р-МОП	F14-15
37002FM	4	±5	400	1*	—	1,5	2				+8 ; — 35	ТТЛ, ДТЛ	р-МОГТ

Аналоговые коммутаторы

37002FC 37003FM 37003FC AD7502JD***	4 4 4	±5 ±5 ±5	600 400 600 300	1* 1* 1* 0,8*	Ё	1,5 1,5 1,5 2	10 2 10 5		0,5	0,1	+8; -35 +8; — 21 +8; — 21	ТТЛ, ДТЛ ТТЛ, ДТЛ ТТЛ, ДТЛ ТТЛ, ДТЛ,	р-МОП р-МОП р-МОП кмоп	D16-49
AD7502JN***	4	—	300	0,8*	—	2	5		0,5	0,1	—	кмоп ТТЛ, ДТЛ,	кмоп	D16-2
AD7502KD	4	—	300	0,8*	—	2	5	I	0,5	0,1	—	кмоп ТТЛ, ДТЛ,	кмоп	D 16-49
AD7502KN	4	—	300	0,8*	—	2	5	j	0,5	0,1	—	кмоп ТТЛ, ДТЛ,	кмоп	D16-2
AD7502SD	4	—	300	0,8*	—	0,5	3		0,5	0,1	—	кмоп ТТЛ, ДТЛ,	кмоп	D16-49
MPC4D 370 1FM 370 1FC AM2009*4 AM2009C*4 MM4504** MM5504** CD4053AD CD4053AE CD4053AK CD4052AD CD4052AE CD4052AK	4 6 6 6 6 6 6 2X3 2X3 2X3 4X2 4X2 4X2	±15 ±5 ±5 ±10 ±10 ±10 ±10 ±5 ±5 ±5 ±5 ±5 ±5	375 500 250 250 250 250 120* 120* 120* 120* 120* 120*	0,5	0,3	1 1 1 0,1 0,1 0,1 0,1 0,02 0,02 0,02 0,04 0,04 0,04	0,2 2 5 0,5 0,5 0,5 0,5 0,02 0,02 0,02 0,04 0,04 0,04	i	—	—	+ 15; — 15 +5; — 10 +5; — 10 --5; — 10 — 5; — 10 +5; — 10 +5; -10	кмоп ТТЛ, КМОП ТТЛ ТТЛ кмоп кмоп кмоп кмоп кмоп кмоп	кмоп р-МОП р-МОП р-МОП р-МОП р-МОП р-МОП кмоп кмоп кмоп кмоп кмоп кмоп	D16-5 F14-15 D14-23 D 14-23 F14-15 М0001 М0001 М0001 М0001
DG511A***	4X2	±10	175 — 600	1,2	0,4*	1	4					ч	р-МОП + + биполяр­ная входная логика
DG511B***	4X2	±10	200 — 700	1,4	0,4*	5	10		5	5	+ 10; — 20	ТТЛ |	—
DG509A***	4X2	±15	400	1,5	1	1	10		8	5 8	+ 10; — 20 + 15; — 15	ТТЛ ТТЛ, РТЛ,	кмоп	F16-10
DG509B***	4X2	±15	450	—	—	5	20		8	8	+ 15; — 15	ДТЛ, КМОП ТТЛ, РТЛ,	кмоп	D18-7
DG501A*** DG501B*** DG501C*** DG503A*** DG503B*** SI 3705*** AD7501JD***	8 8 8 8 8 8 8	±5 ±5 ±5 ±10 ±10 ±5	150 — 600 150 — 800 150 — 800 150 — 800 150 — 800 150 — 400 300	1,2* 1,2* 1,2* 1,2* 1,2* 1,2* 0,8*	0,8* 0.8* 0,8* 0,8* 0,8* 0,8*	1 3 3 2 3 1 2	8 10 10 8 10 8 10		8 8 8 8 8 0,5	6 6 6 6 6 0,1	+5; -20 +5; — 20 +5; — 20 + 10; — 20 + 10; — 20	кмоп ТТЛ ТТЛ ТТЛ ТТЛ ТТЛ ТТЛ ТТЛ, ДТЛ,	р-МОП р-МОП р-МОП р-МОП р-МОП р-МОП кмоп	D16-25 D16-25 D16-22 D 16-25 D 16-25 D16-7 D16-49
AD501JN***	8	—	300	0,8*	—	2	10		0,5	0,1	—	кмоп ТТЛ, ДТЛ,	кмоп	D16-2
AD7501KD	8	—	300	0,8*	—	2	10		0,5	0,1	—	кмоп ТТЛ, ДТЛ, кмоп	кмоп	D16-49

<


Продолжение табл. 2.6

Тип прибора	Организа­ция (чис­ло кана­лов)	Uком, В	Rотй, Ом	tвкл. мкс	tвыкл, МКС	Iут. вx нА	Iут. выт, нА
AD7501KN	8	—	300	0,8*	—	2	10
AD7501SD	8	—	300	0,8*	—	0,5	5
AD7503JD***	8	—	300	0,8*	—	2	10
AD7503JN***	<	—	300	0,8*	—	2	10
AD7503KD	8	—	300	0,8*	—	2	10
AD7503KN	8	—	300	0,8*	—	2	10
AD7502SD	8	—	300	0,8*	—	0,5	5
CD4051AD	8	±5	120*	—	—	0,08	0,08
CD4051AE	8	±5	120*	—	—	0,08	0,08
СШ051АК	8	±5	120*	—	—	0,08	0,08
MPC8D	8	±15	—	0,5	0,3	1	0,2
MPC8S	8	±15	—	0,5	0,3	1	0,2
37052	8	±5	400	1	—	1000	10
37053	8	±5	350	1	—	1000	10
АМ3705	8	±5	400	0,3	0,6*	3	10
АМ3705С	8	±5	400	0,3	0,6*	3	10
37082	8	±5	400	0,45	—	—	10
37083	8	±5	350	0,45	—	—	10
MUX88AQ	8	—	260	1,3	—	0,1	1,0
MUX88BQ	8	—	370	2,1	—	0,1	1,0
MUX88EQ	8	—	260	1,3	—	0,1	1,0
MUX88FQ	8	—	370	2,1	—	0,1	1,0
AD7507JD***	8	—	450	0,7*	—	5	10
AD7507JN***	8	—	450	0,7*	—	5	10
AD7507KD	8	—	450	0,7*	—	5	10
AD7507KN	8	—	450	0,7*	—	5	10
AD7507SD	8	—	400	0,7*	—	1	5
AD7507TD	8	—	400	0,7*	—	1	5

Продолжение табл. 2.6

IПOT+, мА	Iпот—, мА	Uи.д. В	Совместимость о логическими ИС	Технология	Кориуc
0,5	0,1	—	ТТЛ, ДТЛ, кмоп	кмоп	D16-2
0,5	0,1	—	ТТЛ, ДТЛ, кмоп	кмоп	D 16-49
0,5	0,1	-~~	ТТЛ, ДТЛ, кмоп	кмоп	D 16-49
0,5	0,1	—	ТТЛ, ДТЛ, кмоп	кмоп	D16-2
0,5	0,1	—	ТТЛ, ДТЛ, кмоп	кмоп	D 16-49
0,5	0,1	—	ТТЛ, ДТЛ, кмоп	кмоп	D16-2
>0,5	0,1	—	ТТЛ, ДТЛ, кмоп	кмоп	D16-49
—		+5; — 10	кмоп	кмоп	М0001
—	...	+5; -10	кмоп	кмоп	М0001
—	— —	+5; -10	кмоп	кмоп	— —
—	—	+ 15; — 15 +15; — 15 +6±1; — 22±2	ТТЛ, КМОП ТТЛ, КМОП ТТЛ, ДТЛ	кмоп кмоп p-МОП	D28-1 D16-5
—	—	+6±1; — 22±2	ТТЛ, ДТЛ	р-МОП	—
2	2	+5; — 15 +5; — 15	ТТЛ, ДТЛ ТТЛ ДТЛ	p-моп р-МОП	F16-1 D16-35
		+5,5±	ТТЛ*	Р-МОП
		±0,5;
—		— 19±1 +5,5±	ТТЛ	р-МОП	—
		±0,5;
		— 19±1
12	3,8	+ 15; — 15	ТТЛ, КМОП	BIFET	—
8	3	+15; — 15	ТТЛ, КМОП	BIFET	—
12	3,8	+15; — 15	ТТЛ, КМОП	BIFET	D16-13
8	3	+ 15; -15	ТТЛ, КМОП	BIFET	D16-13
1	1		ТТЛ, ДТЛ,	кмоп	D28-18
			кмоп
1	1	—	ТТЛ, ДТЛ,	кмоп	D28-19
			кмоп
1	1	—	ТТЛ, ДТЛ,	кмоп	D28-18
			кмоп
1	1	—	ТТЛ, ДТЛ,	кмоп	D28-19
			кмоп
1	1	—	ТТЛ, ДТЛ,	кмоп	D28-18
			кмоп
1	1	—	ТТЛ, ДТЛ,	кмоп	D28-18
			кмоп
Тип прибора	Организа­ция (чис­ло кана­лов)	Uком, В	Rотк, Ом	tвкл, мкс	tВЫКЛ, МКС	Iут. вх, нА	Iут. вых, нА		Iпот+, мА	Iпот— , мА	<Vn- в	Совместимость с логическими ИС	Технология	.Корпус
DG507A	8	±15	400	1,5	1	1	5		5,2	5,2	+ 15; — 15	ТТЛ. ДТЛ, кмоп	кмоп	D28-2
DG507B	8	±15	450	1,5	1	5	10		10	10	+15; — 15	ТТЛ, ДТЛ, кмоп	кмоп	D28-2
DG508A	8	±15	400	1,5	1	1	10		8	8	+15; — 15	ТТЛ, РТЛ, кмоп	кмоп	F16-10 .
DG508B	8	±15	450	1,5	1	5	20		8	8	+15; -15	ТТЛ, РТЛ, кмоп	кмоп	D16-7
CD4097BD	8X2	±15	200*	0,4*	—	3,2	3,2		—	—	-5; +15	ТТЛ, ДТЛ, кмоп	кмоп	М0015
I.H5070	8X2	±15	400	1,5	1	—	—		—	—	+ 15; -15	ТТЛ, ДТЛ, кмоп	кмоп	D28-8
AD7506SD	16	—	400	0,7*	—	1	10	I	1	1	—	ТТЛ, ДТЛ, кмоп	кмоп	D28-18.
AD7506TD	16	—	400	0,7*	—	1	10	!	1	1	—	ТТЛ, ДТЛ, кмоп	кмоп	D28-18
AD7506JD	16	—	400	0,7*	—	5	20		1	1	—	ТТЛ, ДТЛ, кмоп	кмоп	D28-18
AD7506JN	16	—	450	0,7*	—	5	20		1	1	—	ТТЛ, ДТЛ, кмоп	кмоп	D28-19
AD7506KD	16	—	450	0,7*	—	5	20		1	1	—	ТТЛ, ДТЛ, кмоп	кмоп	D28-18>
AD7506KN	16	—	450	0,7*	—	5	20	|	Г	1	—	ТТЛ, ДТЛ, кмоп	кмоп	D28-19.
US- 1000 DG506A	16 16	±10 ±15	1200 400	2 1,5	1	0,25 1	10	[ I 1	б!	5,2	+5; -15 +15; — 15	ТТЛ ТТЛ, ДТЛ, КМОП	BIFET кмоп	F28-1 D28-2 . .
DG506B	16	±15	450	1,5	1	5	20	j	10	10	+ 15; — 15	ТТЛ, ДТЛ, кмоп	кмоп	D28-2
CD4067BD Ш5060	16 16	±15 ±15	200* 400	0,4* 1,5	1	3,2	3,2	i	—	—	-5; +15 + 15; — 15	кмоп ДТЛ, ТТЛ, кмоп	кмоп кмоп	М0015А D28-8
MPCI6S MVD409	16 4	±15 ±15	250	0,5 0,35	0,3 0,25	1	0,2 0,02		—	—	+ 15; — 15 +15;	ТТЛ, КМОП ДТЛ, ТТЛ, КМОП	кмоп кмоп	D28-1 D16-41
MV808	8	±15	250	0,35	0,25	—	0,02	i i	—	—	-15; +5	ДТЛ, ТТЛ, КМОП	кмоп	D16-41
MVD807	8	±15	270	0,3	0,3	—	0,03	j i	—	—	+ 15; — 15	ДТЛ, ТТЛ, КМОП	кмоп	D28-10 .
MV1606	16	±15	270	0,3	0,3	—	0,03	!	—	—	+ 15; — 15	ДТЛ, ТТЛ, КМОП	кмоп	D28-10 =
HI1818A-2 HJ1818A-5 НЛ828-А-2 НИ828А-5 HI 1840	8 8 8 8 16	±15 ±15 ±15 ±15 5; ±15	400 400 400 400 1000	0,35 0,35* 0,35* 0,35* 1	1	50 50 50 50 0,03*	250 250 125 125 1*	j 1	0,5 1 0,5 1 0,5	1 2 1 2 0,5	+15; — 15; +5	ДТЛ, ТТЛ ДТЛ, ТТЛ ДТЛ, ТТЛ ДТЛ, ТТЛ ДТЛ, ТТЛ ДТЛ ТТЛ,	кмоп кмоп кмоп кмоп кмоп кмоп	D16-22 D 16-22 D16-22 D16-22 D28-1: D28-1
HI506A-2	16	±15	1500	0,3	0,3	0,03*	500	1	2	1	v ) I v +15; — 15	кмоп
HI506A-5 Ш507А-Й HI507A-5 HI508A-2 HI508A-5 Н1509А-2 HI509A-5 HI516 HI518 IH6108 IH6116	16 16 16 8 8 8 8 16 (2X8) 8 16	±15 ±15 ±15 ±15 ±15 ±15 ±15 ±15 ±15 ±15 ±15	1800 1500 1800 1500 1800 1500 1800 750 750 300 600	0,3* 0,3* о;з* 0,3* 0,3* 0,3* 0,3* 0, 15 0,15 1,5 1,5	0,3* 0,3* 0,3* 0,3* 0,3* 0,3* 0,3* 0,125 0,125 1 1	0,03* 0,03* 0,03* 0,03* 0,03* 0,03* 0,03* 50 50 0,05 0,1	500 250 250 1* 1* 1* 1* 100 50 0,1 0,2	5 2 5 2 5 2 5 30 15 0,2 0,2	2 1 2 1 2 1 1 30 15 0,1 0,1	+ 15; — 15 +15; — 15 + 15; -15 + 15; — 15 +15; -15 +15; — 15 +15; — 15 +15; — 15 +15; — 15 +16; — 16 + 16; -16	ДТЛ, ТТЛ кмоп ДТЛ, ТТЛ, кмоп кмоп ТТЛ, КМОП ТТЛ, КМОП ТТЛ, КМОП ТТЛ, КМОП	кмоп кмоп кмоп кмоп кмоп кмоп кмоп кмоп	D28-1 D28-1 D28-1 Ш6г5 Ш6-5 D16-5 D16-5 028*7 D18-26 D16-59 D28-S

<


* Типовые значения параметров. Коммутатор с дешифратором.

*** Для согласования с ТТЛ-схемами требуется внешний резистор.

* Без схем управления.

В настоящее время за рубежом выпускается более 1600 типов интегральных стабилизаторов напряжения, что является явно избы­точным, так как многие из них, выпускаемые различными фирмами, имеют близкие значения параметров.

2.5.1. ИНТЕГРАЛЬНЫЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ НЕПРЕРЫВНОГО ДЕЙСТВИЯ

Стабилизаторы напряжения (СН) наиболее многочисленны в классе интегральных схем для ВИП. Они, как правило, объединяют несколько функций: основную — стабилизации напряжения и вспо­могательные — фильтрации помех и защиты от различных видов пе­регрузок. Почти все существующие за рубежом интегральные СН — последовательные компенсационные стабилизаторы напряжения непрерывного действия. Схемы стабилизаторов напряжения в инте­гральном исполнении включают три основных функциональных эле­мента: источник опорного напряжения (ИОН), последовательный регулирующий элемент (РЭ) и схему сравнения и усиления посто­янного тока (УПТ). Кроме того, в состав интегральных микросхем обычно вводятся узлы защиты от тепловых и электрических пере­грузок.

Выходное напряжение СН (или часть выходного напряжения) сравнивается с опорным. Разность напряжений усиливается УПТ и подается на регулирующий элемент (мощный проходной транзис­тор), сопротивление которого меняется так, чтобы напряжение на выходе СН поддерживалось неизменным. К наиболее важным экс­плуатационным параметрам стабилизаторов относятся:

Uвых.ном — номинальное выходное напряжение; Iн mаx — максимально допустимый ток нагрузки;

Uвх.лгая — максимально допустимое входное напряжение;

Ррас.тал: — максимально допустимая мощность рассеивания.

Стабилизаторы напряжения с фиксированным значением выход­ного напряжения предназначены для поддержания одной определен­ной величины £Лшх.ном на постоянном уровне при воздействии раз­личных дестабилизирующих факторов.


Они отличаются схемотехни­ческой и функциональной сложностью, не требуют использования внешних компонентов и имеют корпуса с небольшим числом выво­дов (3 — 4). Появление таких СН коренным образом изменило кон­струкцию источников питания во многих областях применения и дало возможность располагать их непосредственно на схемных платах.

В табл. 2.7 представлены основные типы монолитных СН с фик­сированным значением ивых,мм. Большинство ИМС этой группы является стандартными приборами и изготовляется многими фирмами. Как правило, каждый тип представляет собой целую серию приборов с различными значениями выходных напря­жений и максимальных токов нагрузки. Последние две цифры в ти­пе приборов, включенных в таблицу, обозначенные <ОО> и <XX>, соответствуют значениям UВЫх.ном. Одними из первых 3-выводн.ых интегральных СН на фиксированное значение UВых.ном = 5 В были приборы типа LM 309 фирмы National Semiconductor. В составе схемы LM109 содержатся устройства защиты от перегрузки.

Впоследствии фирма Fairchild разработала серию приборов цА7800 и цА78НУОО, которые при той же нагрузочной способности обеспечивают несколько значений выходных напряжений.

До последнего времени максимальный ток нагрузки для ИМС СН с фиксированным UВЫх.ном в монолитном исполнении составлял 3 А (тип LM123). В 1978, 1979 гг. появились сообщения о создании фирмой Lambda Electronics ряда более мощных ИМС, способных рассеивать мощность до 50 Вт при IПmах = 5 А с рядом выходных напряжений 5; 6; 8; 10; 15 В.

Таблица 2,7. Стабилизаторы напряжения с фиксированным выходным напряжением

Тип прибора	UВЫХ. НОМ, В	Uвх. так,В	Iнтах> мА	Тип корпуса
}lA78LOO	2,5; 6; 12; 15	30; 35	100	ТО-39
цС781 — 00	2,5; 6; 12; 15	30; 35	100	ТО-39, ТО-92
[AA79LOO	— 2 5; — 6; — 12;	— 30;	100	ТО-39, ТО-92
	-15	— 35
ТВА 625А	5	20	100	ТО-39
ТВА435	8,5	20	100	ТО-39
ТВА625В	12	27	100	ТО-39
ТВА625С	15	27	100	ТО-39
LM78LXX	5; 8; 12; 15; 18;	30	100	ТО-5
	24
LM340LXX	5; 6; 8; 10; 12;	35	100	ТО-92, ТО-39,
	15; 18; 24			CN40
LM342	5; 6; 8; 10; 12;	35	250	ТО-202, МР-577
	15; 19; 24
LH0075	5; 6; 8; 10; 12;	32	200	ТО-8
	15; 18
LH0076	— 3; — 5; — 6; — 8;	— 30	200	ТО-8
	— 9} — 12; — 15;
	— 18
SL7800	5; 6; 8; 12; 15;	30; 45	250	ТО-39
	18; 20; 24; 30
ESM700	10	16,5	250	ТО- 126
L192	5; 12; 15; 24	40	250, 500	ТО-202
ESM1410	10	27	450	ТО- 126
TDA1415	15	27	450	F-078
TDA1412	12	27	500	ТО- 126
L131	15	27	500	ТО- 126
LM341	5; 6; 8; 12; 15;	35	500	ТО-220
	18; 24
М-А78МОО }	5; 6; 8; 12	35; 40	500	ТО-220, ТО-39
SL78MOO }	15; 18; 20; 24
МС78МОО j
ЦА78СОО	8; 10; 12; 15; 17;	—	500	ТО-3
	18; 20; 22; 24
цА79МОО )	— 5; -6; -8;	— 35	500	ТО-220
МС79МОО [	-12; -15; -18;	— 40		ТО-39
]	— 20; — 24
ESM1406	6	20	550	ТО- 126
IDA 1405	5	20	600	ТО- 126
МС7700	5; 6; 8; 12; 15;	35;	750	ТО-5
	18; 20; 24	40
SFC2800L	5;6;8;12;15; 20;24	35; 40	750	ТО-220
L130	12	27	1000	ТО- 126

<


Продолжение табл. 2.7

Тип прибора	UВЫХ. НОМ ,	a <  a S и Ш 2)	< s H a S к	Тип корпуса
М А 7800 л МС7800 |	5; 6; 8; 12; 15;	35; 40	1000	ТО-220, ТО-3
SL7800 |	18; 24; 30
TDB7800 J
МА7900 ] МС7900 1	— 5; — 6; — 8; — 12; — 15; — 18; — 24; — 30	— 35; — 40	1000	ТО-220 ТО-3
LM340	5; 6; 8; 12; 15;	35;	1000	ТО-220
	18; 24	40		ТО-3
SFC2109 }
SFC2209	5	35	1000	ТО-3
SFC2309 j
LM109
LM209
LM309 мА109 мА209	5	35	1000	ТО-3, ТО-5
мА309 MLM109
MLM209	5	35	1000	ТО-3
MLM309
TDB1200	— 5; — 12; — 15	— 25	1000
L129	5	20	1200
LM120	— 5; — 5,2; — 12;	— 25;	1500
LM220	— 15	-35;		ТО-3, ТО-5
LM320		— 40		ТО-220
LAS 1500	5; 8; 10; 12; 15;	35;	1500	ТО-3
LAS 1800 j	18; 20; 24 ;28	40;		ТО-220
LAS 1600	5; 6; 8; 10; 12;	30; 35	2000	ТО-3
	14; 15
TDB0123 1
TDC0123 1 Т DEO! 23 j	5	30	3000	ТО-3
LM123 j
LM223 ч
LM323 j SG123 1	5	20	3000	ТО-3
SG223 J
LM145 }
LMLH5	— 5; — 5,2	— 20	3000	ТО-3
LM315 J
LAS 1403	5; 6; 8; 10; 12; 15	35; 40	3000	ТО-3
LAS 1900	5; 6; 8; 10; 12; 15	30	5000	ТО-3
LAS3905	5	30	8000	ТО-3

Некоторые интегральные СН специально предназначены для получения напряжения отрицательной полярности, например серии мA7900.

Наряду со СН на фиксированное Uвых.ном широкое распростра­нение получили монолитные стабилизаторы с регулируемым выход­ным напряжением.


Значения Uвых.ном устанавливаются внешним ре­гулировочным резистором.

В табл. 2. 8 представлены основные типы монолитных стабилиза­торов напряжения с регулируемым Uвых.ном.

В 1975 г. был начат промышленный выпуск интегральных схем серии LM117/217/317, которые могут работать при <плавающем по­тенциале> и стабилизировать напряжение до нескольких сот вольт при условии, что разность напряжений между входом и выходом не превышает 40 В. Эти микросхемы рассчитаны на IНmax=1,5 А и имеют схему защиты от короткого замыкания.

Для большинства аналоговых схем требуется источник питания с напряжениями обеих полярностей.

Интегральные стабилизаторы с двухполярным выходом пред­ставлены в табл. 2.9. Стабилизаторы напряжения серий LM125, LM126 и LM127 имеют внутреннюю схему защиты от тепловой пе­регрузки, а регулировка уровня ограничения тока может осуществ­ляться извне. Нестабильность выходного напряжения (Ки) и не­стабильность по току (Ki) составляют в среднем 0,06 %.

В ИМС типа МС1468 фиксированные значения выходных на­пряжений ±15 В при разбалансе менее 1 % задаются внутренней схемой, но их можно регулировать с помощью внешних элементов в интервале от ±8 до ±20 В.

Возможность внешней регулировки в интервале от ±8 до ±23 В предусмотрена и в ИМС типа SG1501. В регулируемом стабилизаторе SG1502 с двумя выходными напряжениями обеспе­чена возможность независимой регулировки положительного и от­рицательного выходных напряжений в пределах от ±10 до ±28 В. Значения Ки и Ki стабилизатора SG1502 в среднем не превышают ОД %.



2.5.2. ИНТЕГРАЛЬНЫЕ ПРЕЦИЗИОННЫЕ ИСТОЧНИКИ ОПОРНОГО НАПРЯЖЕНИЯ

Интегральные прецизионные источники напряжения обеспечи­вают установленное выходное напряжение с погрешностью не более 0,1 мВ при высокой временной и температурной стабильности. Та­кие источники опорного напряжения (ИОН) необходимы для пре­цизионной измерительной аппаратуры, а также для аналого-цифро­вых и цифро-аналоговых преобразователей.


Основные типы микро­ схем источников опорного напряжения представлены в табл. 2.10.

Нестабильность эталонного напряжения, обусловленную воздей­ствием окружающей температуры, можно значительно уменьшить, используя термостатирование. Например, монолитная ИМС типа LM199 содержит схему терморегулирования, которая поддерживает температуру кристалла LM199 постоянной с точностью ±2°С и обеспечивает ТКН< 1,0-10-6 1/°С.

Другой принцип стабилизации, основанный на использований-генераторов стабильных токов, применяется при более низких вход­ных напряжениях. На основе этого принципа действия выпускается серия монолитных источников опорного напряжения AD580, AD581U, AD581I. Например ИМС типа AD581U обеспечивает выходное на­пряжение 10 В с погрешностью ±5 мВ при температурном коэффи­циенте меньше 5-10~6

1/°С.

Таблица 2.8. Стабилизаторы напряжения с регулируемым выходным напряжением

Тип прибора	UВЫХ. НОМ , в	Uвх max, в	I н max, мА	Тип корпуса
SFC2100 }
SFC2200 }	2 — 30	40	25	ТО-99
SFC2300 J
SFC2376	5 — 37	40	25	ТО-99
RCA3085	1,8 — 26	30	100	ТО-5
SFC2723
LM723
SN72723
LAS723 L123	2 — 37	40	150	ТО-66, DIP ТО-5
TDB0723
TL1723C
TL3723C
RM723 J
L143 L146G	2 — 77	80	150	DIP, ТО-100
RC4194	±0,05 — ±32	±35	150, 250	ТО-66
мA78MG	5 — 30	40	500	—
мА79МС	— 2,2 - ±30	— 40	500	—
мA78G	5 — 30	40	1000	—
HA79G	-2,2 ------ 30	— 40	1000	—
LAS15U	4 — 30	35, 40	1500	ТО-3
LAS18U	— 2,6 ------ 30	— 35, — 40	1500	ТО-3
LH117
LH217
LH317 LM117	1,2 — 37	40	1500	ТО-3 ТО-39
LM217				ТО-220
LM317
SGI 17 }
SG127	1,2 — 37	—	1500	ТО-3
SG327 J
LM137 }
LM237	— 1,2 — — 37	50	1500	ТО-3
LM337 J
LAS16U	4 — 30	—	2000	ТО-3
L200	2,85 — 38	40	2500	ТО-3
LM150 I
LM250	1,2 — 33	35	3000	ТО-3
LM350 J
LAS14U	2,65 — 30	35, 40	3000	ТО-3
LAS19U	4 — 30	30, 35	5000	ТО-3

<


Продолжение табл. 2.8

Тип прибора	Uвых. ном, В	Uвх max,	Iн max ,МА	Тип корпуса
LM138
LM238	1,2 — 33	35	5000	ТО-3
LM338
LM196	1,25 — 15	—	10000	ТО-3

Таблица 2.9. Стабилизаторы напряжения с двухполярным выходным напряжением

Тип прибора	UВЫХ. НОМ, В	Uвх max,В	Iн max, MA	Тип корпуса
МС1468 МС1568	±15	+30	100	ТО-66
LM125	±12; ±15	±30	100	—
LM225
LM325
LM126
LM226
LM326
LM127
LM227 LM327	+5; — 12	±30	100	—
RC4195 SGJ502	±15	±30	100	ТО-99
SG2502 SG3502	±(10 — 28)	±35	200	DIP
RM4195 RC4194 ЦА78ТОО SG1501	±15 ±(0,С5 — 32) ± (5 — 18)	+30 ±35	200 200 150	ТО-66, ТО-99 ТО-66
SG3501 SG4501 J	±15	±60	200	DIP, TO-116
RM4194 SE/NE5551 SE/NE5552	±(0,05 — 42) ±5 ±6	±45 ±32 ±32	250 300 300	ТО-66 ТО-99, DIP ТО-99, DIP
SE/NE5553	±12	±32	300	ТО-99
SE/NE5554	±15	±32	300	DIP
SE/NE5555	±5; — 12	±32	300	ТО-99, DIP

Таблица 2.10. Прецизионные источники опорного напряжения

Тип прибора	Температурный коэф­фициент напряжения, ю-6 1/°c	Выходное напряжение, В	Выходной ток, мА	Входное напряжение, В	Напряжение шумов, мкВ	Тип корпуса
REFOIA	3	10	21	12 — 40	20	ТО-99
REF01C	20	10	21	12 — 30	25	ТО-99
REF02A	3	5	21	7 — 40	10	ТО-99
REF02C	20	5	21	7 — 30	12	ТО-99
МС1403 МС1503 j	10	2,5±0,025	10	4,5 — 40	—	ТО-99, DIP
AD580	10	2,5±0,025	10	4,5 — 40	60	ТО-52
AD581U	5	10+0,005	10	12 — 40	50	ТО-5
AD581I	30	10±0,03	10	12 — 40	50	ТО-5
LM199	0,3	6,95±0,15	0,5 — 10	9 — 40	20	ТО-46
LM299	0,3	6,95±0,15	0,5 — 10	9 — 40	20	ТО-46
LM399	0,3	6,95±0,35	0,5 — 10	9 — 40	20	—
LM3999	2,0	6,95±0,35	0,5 — 10	9 — 36	20	ТО-92
LM136-5	24	5±0,05	—	—	250	—
ZN423T	10	1,26+0,06	1;5 — 12	1,5	—	ТО- 18
ZN458AB	30	2,45±0,04	2 — 120	— —	10	ТО-18
МР5010	25	1,225±0,02	—	~	3 — 5	~

<


2.5.3. ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ УПРАВЛЕНИЯ ИМПУЛЬСНЫМИ (КЛЮЧЕВЫМИ) СТАБИЛИЗАТОРАМИ НАПРЯЖЕНИЯ

Управляющие интегральные микросхемы для ключевых стабили­заторов представляют собой достаточно сложные схемы с высокой степенью интеграции функций и большим числом компонентов (они могут выполнять до 10 — 13 функций и заменять 200 — 300 дискретных компонентов). Одной из первых монолитных управляющих микро­схем для ключевого стабилизатора была ИМС типа TL497A. В этой ЯМС используется принцип стабилизации напряжения путем изменения частоты повторения импульсов с фиксированной дли­тельностью. Все интегральные схемы* выпущенные позднее, исполь­зуют принцип широтно-пмпульсной модуляции для стабилизации напряжения.

Таблица 2.11. Схемы управления ключевыми стабилизаторами

Тип прибора	Выходное напряже­ние, В	Входное напряже­ние, В	Выходной ток, мА	Наличие двухтактно­го выхода	Опорное напряжение, В	Температур­ный коэффи­циент напря­жения , 10—б /°С	Дополнительные функции	Частота пере­ключения, кГц	Тип корпуса
Мягкий запуск	Управле­ние (вклю­чение, вы­ключение)	Ограни­чение тока
мини­мальная	макси­маль­ная
SL442	—	—	—	Нет	12 — 14	—	Нет	Нет	Есть	—	—	DIP
TDA1060	—	10,5 — 18	40	Нет	3,72+0,3	100	Есть	Есть	Есть	—	100	DIP
МС3420	40	10 — 30	50	Есть	7,8+0,4	80	Есть	Есть	Нет	5	200	DIP
МС3520
S К 65 60	—	18	50	Нет	3,72+0,18	—	Есть	Есть	Есть	5- 10-2	100	—
АМ6300	—	40	100	Есть	2,5	—	Есть	Есть	Есть	—	—	— .
SG1526	—	40	100	Есть	5±0,05	—	Есть	Есть	Есть	1	300	DIP
SG1524
SG2524	40	—	100	Есть	5±0,2	40	Нет	Есть	Есть	—	300	DIP
SG3524
SG1525	—	40	200	Есть	5 ±0,05	—	Есть	Есть	Есть	5-10-2	300	—
ZN1066 ZN1066E	—	—	200	Есть	2,52±0,12	50	Есть	Нет	Есть	5 -10-3	500	DIP
TL494	41	7 — 40	250	Есть	5±0,25	—	Есть	Есть	Есть	—	—	DIP
МС3421 МС3521	40	40	250	Есть	5	—	Есть	Есть	Есть	1	300	DIP
TL497A
TL497M TL497I	30	15	500	Нет	1,22±0,1	—	Есть	Есть	Есть	—	—	DIP
TL497C
TL495	—	1,5 — 9	500	—	1,2	—	Есть	Есть	Есть	—	—	DIP
цА540РС (DС)	1,3 — 40	2,5 — 40	1500	Нет	1,245±0,065	100	—	—	—	—	—	DIP
DM1605 SMI 605	3 — 30	35	5000	—	2,5	150	—	—	—	—	—	TO-3

<


Приборы типа SG3524 могут применяться как в двухтактных, так и в несимметричных схемах, в стабилизаторах напряжения  любой полярности, в преобразователях напряжения постоянного тока с трансформаторной связью. Интегральная микросхема содержит ИОН, генератор, широтно-импульсный модулятор, триггер — генера­тор управляющих импульсов, два ключевых каскада, схемы ограни­чения тока и запирания стабилизатора напряжения. Микросхема может работать с частотой переключения 100 кГц и обеспечивает нестабильность по току в среднем 0,2 %. Для построения источников питания двухтактного, мостового и последовательного типа с широтно-импульсной модуляцией выпус­кается управляющая схема типа МС3420. На кристалле этой ИМС имеется ИОН, компаратор напряжения, двухтактный генератор на 100 кГц, широтно-импульсный модулятор и схема защиты. Прибор типа SL442 предназначен для ключевых стабилизато­ров напряжения параллельного и последовательного типов. На кристалле ИМС типа TDA1060 кроме источника опорного напряжения с температурной компенсацией размещены генератор пилообразного напряжения, широтно-импульсный модулятор, схема включения и выключения напряжения питания, схема размагничива­ния сердечника, схема регулировки коэффициента заполнения импульсов, вход для внешней синхронизации, схема ограничения тока и защиты от перегрузок. В табл. 2.11 представлены электрические параметры микросхем управления ключевыми стабилизаторами напряжения.

РАЗДЕЛ ТРЕТИЙ



ЦИФРОВЫЕ ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ 3.1. ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ ДЛЯ ЛОГИЧЕСКИХ

И АРИФМЕТИЧЕСКИХ УСТРОЙСТВ

В настоящее время зарубежными фирмами выпускается широ­кая номенклатура логических и арифметических ИС, насчитываю­щая несколько тысяч типов. Ниже приведены данные на некоторые широко распространенные биполярные интегральные схемы серии SN74 фирмы Texas Instr. — ведущей фирмы США в области полу­проводниковых ИМС. Большинство ТТЛ ИС других фирм функцио­нально и параметрически повторяют ИС серии SN74 фирмы Texas Instr.


Далее, в табл. 3.11, будет приведено соответствие между ИМС серии SN74 и схемами, выпускаемыми другими фирмами США, и дан ряд отечественных аналогов. Существует пять модификаций серии: стандартная серия SN54/74, повышенного быстродействия SN54H/74H, маломощная SN54L/74L, быстродействующая SN54S/74S с диодами — Шоттки и маломощная быстродействующая с диодами Шоттки SN54LS/74LS. Типовые ха­рактеристики этих модификаций приведены в табл. 3.1. В табл. 3.2 приведены уровни входных и выходных напряже­fiift и токов ИМС различных серий. Напряжение питания схем +5 В, потребляемая мощность почти не зависит от частоты переключения, диапазон температуры для серии SN54 составляет — 55н- + 125°С и для серии SN74 0-+70°С. Ввиду большого многообразия типов логических схем по функцнональному назначению рассматриваются только широко распростра­ненные интегральные микросхемы: триггеры (табл. 3.3), мульти­вибраторы (табл. 3.4), схемы временной задержки (табл. 3.5), де­шифраторы (табл. 3.6), сдвиговые регистры (табл. 3.7), счетчики (табл. 3.8), сумматоры (табл. 3.9), умножители (табл. 3.10).

В табл. 3.11 приведено соответствие логических микросхем SN74 фирмы Texas Instr. схемам других фирм, а в табл. 3.12 даны отечественные аналоги серии SN74.

Таблица 3.1. Типовые динамические параметры микросхем

серии SN54/74

Серия ИМС	Логические схемы	Триггеры
Время задер­жки распро­странения, НС	Потребляе­мая мощ­ность, мВт/л. э	Работа переключе­ния, пДж	Частота переключе­ния, МГц
SN54LS/74LS	9,5	2	19	0 — 46
SN54L/74L	33	1	33	0 — 3
SN54S/74S	3	19	57	0 — 125
SN54/74	10	10	100	0 — 35
SN54H/74H	6	22	132	0 — 50

Примечание, л. э. — логический элемент.

Таблица 3.2. Типовые статические параметры микросхем

серии SN54/74

Серия ИМС	U0вых, B	U1вых. В	U0вх, В	U1вх, в	I0вых- МА	I1вых, МКА	С мА	;вх< МКА
SN54/74	0,4	2,4	0,8	2,0	16,0	— 400,0	— 1,6	40,0
SN54LS/74LS	0,5	2,5	0,8	2,0	8,0	— 400,0	— 0,4	20,0
SN54S/74S	0,5	2,5/2,7	0,8	2,0	20,0	— 1000,0	— 2,0	50,0

<


В таблицах используются следующие термины, определения и буквенные обозначения основных электрических параметров: U3X — входное напряжение низкого уровня;

Uвх — входное напряжение высокого уровня; U0вых~ выходное напряжение низкого уровня;

U1Bblx

— выходное напряжение высокого уровня;

Iвх — входной ток логического нуля;

Iвх — входной ток логической единицы;

Таблица 3.3. Триггеры

Тип	Макси­мальная рабочая частота, МГц	U1вых , В		Число входов	Kраз	tзд.р.ср, НС	Pпот, мВт	Помехо­устойчи­вость, В	Число триггеров в кор­пусе	Число выводов корпуса
SN7472J	20	2	<0,8	9	10	40	50	1	1	14
SN7472N	20	2	<0,8	9	20	40	50	1	1	14
SN7473J	20	>2	<0,8	8	40	40	50	1	2	14
SN7473N	20	>2	<0,8	4	10	40	50	1	2	14
SN74LS73AJ (N, W)	30	>2	<0,8	3	20	20	30	—	2	14
SN7474AJ (N)	25	2	0,7	4	11	40	40	>0,3	2	14
SN7476J fN)	20	>2	<0,8	—	20	40	100	1	2	16
SN74LS76AN (W)	45	>2	<0,8	5	20	20	30	—	—	16
SN74LS78AJ (N, W)	45	>2	<0,8	5	20	20	30	0,3	2	14
SN74104N	—	1,7	<0,9	10	10	25	120	—	1	—
SN74105J (N)	—	1.7	<0,9	10	10	25	140	—	1	—
SN74107J	20	>1,7	<0,9	8	40	40	200	1	2	14
SN74107N	20	>1.7	<0,9	5	10	40	200	1	2	14
SN74LS107AJ (N, W)	45	>1.7	<0,9	5	22	20	30	0,3	2	14
SN74LS109AJ (N)	25	>2	<0,8	5	И	40	40	1	2	16
SN74109J (N)	25	>2	<0,8	5	20	35	75	1	2	16
SN74LS109AW	30	>2	<0,8	5	11	35	30	—	2	16
SN74110J (N)	20	>2	<0,8	9	20	30	100	1	1	14
SN74111 J (N)	20	>2	<0,8	5	20	30	140	1	2	16
SN74112AJ (N, W)	45	>2	<0,8	5	22	20	30	0,3	2	14
SN74112J (N)	80	>2	<0,8	5	20	5	250	1	2	16
SN74113AJ (N, ,W)	45	£>2	<0,8	5	22	20	30	0,3	2	14
SN74113J (N)	80	>2	<0,8	5	20	5	250	1	2	16
SN74114AJ (N, W)	45	>2	<0,8	5	22	20	30	0,3	2	14
SN74114J (N)	80	>2	<0,8	5	20	5	250	1	2	16

<


Примечание. Все триггеры J-K-типа за исключением SN74LS74A — D-типа.

Таблица 3.4. Мультивибраторы

Тип	Максимальная рабочая частота, МГц (не менее)	Нагрузоч­ная спо­собность	tзд.р.ср, нс	Рпот. мВт	Помехоустой­чивость, В	Число элементов в корпусе	Число выводов корпуса
по входу	по выхо-ДУ
SN74LS124J(N,W1	30	5	60	30	150	0,4	2	16
SN74LS124J(N)	60	5	60	70	525	0,4	2	16
SN74LS324J(N, W)	20	—	—	30	90	—	1	14
SN74LS325J(N)	11	1	—	30	150	1	2	16
SN74LS326J(N. W)	11	2	—	30	250	—	2	16
SN74LS327J(N. W)	11	1	—	30	150	1	2	14

Примечание. Частота устанавливается внешними компонентами.

Iвых.max — наибольшее значение выходного тока, при котором обеспечиваются заданные параметры микросхемы;

Uвыи.max — наибольшее значение выходного напряжения, при котором изменения параметров микросхемы соответствуют задан­ным значениям;

Таблица 3.5. Схемы временной задержки

Тип	U1выx, B	U0 вых, B	Нагрузоч­ная спо­собность	Диапазон длительности импульса	Pпот, мВт	Помехоустой­чивость, В	Число схем в корпусе	Число выводов корпуса
по входу	по выходу
SN74121J(N)	2	0,8	3	10	40 нс — 28 с	200	1	1	14
SN74122J(N)	2,4	0,4	5	10	40 не — оо	140	1	1	14
SN74LS122J(N)	2	0,8	5	10	45 нс — оо	55	0,4	1	14
SN74123J(N)	2,4	0,4	5	10	45 нс — оо	154	1	2	16
SN74LS123J(N)	2	0,8	5	10	45 не — оо	100	0,4	2	16
SN74221J(N)	3,4	0,2	3	10	20 нс — 28 с	400	1,2	2	16
SN74LS221J(N)	3,5	0,25	3	10	20 нс — 70 с	23	1,2	2	16

Рпот — потребляемая мощность — значение мощности, потреб­ляемой микросхемой от источников питания в заданном режиме;



КД — керамический DIP-корпус;

ПД — пластмассовый DIP-корпус;

КП — керамический плоский корпус.

Работа переключения — произведение среднего времени задерж­ ки распространения сигнала на потребляемую логическим элементом мощность;

Таблица 3.6. Дешифраторы

Тип	Число линий деши­фрации	fзд-р.ср, нс	Рпот- мВт	Помехоус­тойчивость, В	Iвых.mаx, мA	U вых mаx, В	Число выво­дов корпуса	Преобразуемые коды
входных	выходных
SN7442AJ(N)	4	10	30	140	1	55	>2,4	16	Двоично-десятичный в десятичный
SN74LS42J(N)	4	10	30	35	1	100	>2,5	16
SN7443AJ(N)	4	10	30	140	1	55	>2,4	16	—
SN7444AJ(N)	4	10	30	140	1	55	>2,4	16	—
SN7445J(N)	4	10	50	215	1	80	30	16	Двоично-десятичный в семисегментный
SN7446AJ(N)	6	8	100	320	1	40	30	16
SN7447J(N)	7	12	100	265	.1	40	15	16
SN74LS47J(N)	6	8	100	35	1	24	15	16
SN7447AJ(N)	6	8	100	320	1	40	15	16
SN7448J(N)	6	8	100	265	1	6,4	5,5	16
SN74LS48J(N)	6	8	100	125	1	6	5,5	16
SN74LS49J(N)	5	7	100	40	1	8	5,5	14
SN74LS138.KN)	3	8	22	32	—	42	>2,7	16	Дешифратор демультн плексер
SN74S138J(N)	3	8	8	245		100	>2,7	16

Продолжение табл. 3.6

Тип	Число линий деши­фрации	tзд.р.ср, нс	Pпот, МВТ	Помехоус­тойчивость, В	Iвых max, мА	Uвых тал, В	Число выво­дов корпуса	Преобразуемые коды
входных	выходных
SN74LS139J(N)	2	4	22	34	—	42	>2,7	16	Дешифратор демульти­плексер
SN74S139J(N)	2	4	7,5	300	—	100	>2,7	16
SN74141J(N)	4	10	—	55	—	—	60	16	Управляет газоразряд­ными индикаторами
SN74145J(N)	4	10	50	215	—	80	15	16	Двоично-десятичный в десятичный
SN74154J(N)	4	16	36	170	—	57	5,5	24	—
SN74155J(N)	2	4	34	125	0,4	57	>2,4	16	—
SN74156J(N)	2	4	34	125	—	40	—	16	—
SN74246J(N)	6	8	100	320	0,4	40	30	16	-
SN74247J(N)	6	8	100	265	0,4	40	15	16	Двоично-десятичный в семисегментный
SN74LS247J(N)	6	8	100	35	0,4	24	15	16
SN74248J(N)	6	8	100	265	0,4	6,4	5,5	16
SN74LS248J(N)	6	8	100	125	0,2	6	5,5	16
SN74249J(N)	6	8	100	265	0,4	10	5,5	16
SN74LS249J(N)	6	8	100	40	0,4	8 '	5,5	16

<


tзд.р.ср — среднее время задержки распространения сигнала — интервал времени, равный полусумме времен задержки распростра­нения сигнала при включении и выключении логической ИМС;

Kоб — коэффициент объединения по входу — число входов ИМС, по которым реализуется логическая функция;

Kраз — коэффициент разветвления по выходу — число единич­ных нагрузок, которое можно одновременно подключить к выходу ИМС;

U птах — помехоустойчивость — наибольшее значение напряже­ния помехи на входе ИМС, при котором еще не происходит измене­ния уровней ее выходного напряжения.

Время записи — интервал времени между началом адресного сигнала и появлением записанной информации на выходе ИМС.

Время выборки адреса — интервал времени между подачей на вход сигнала адреса и получением на выходе ИМС сигналов ин­формации.

Схемы временной задержки служат для формирования импуль­сов с программируемой длительностью.

Схема SN 74121 представляет собой одновибратор с триггером Шмитта на входе. Минимальная длительность определяется внут­ренним времязадающим резистором, при подключении внешних ре­зисторов и конденсаторов длительность выходного импульса изме­няется от 40 не до 28 с.

Схема SN74221 состоит из двух схем типа SN74121 в одном корпусе. Схема SN74122 представляет собой одновибратор с по­вторным запуском и сбросом, a SN74123 — сдвоенный одновибратор с повторным запуском и сбросом.

Дешифраторы применяются для преобразования кодированной информации в соответствующий управляющий сигнал, например для дешифрации кода операции для выработки сигналов управления АЛУ, для преобразования кода адреса запоминающей ячейчи в со­ответствующий сигнал при записи (считывании), для управления индикаторами, шкалами, дисплеями, для выбора одного или более выходных каналов в зависимости от кода входного сигнала.

В схемах типа SN7442 — SN7444 выбирается одна линия из N выходных в зависимости от входного кода. Схемы типа SN7446 — SN7449 представляют собой дешифраторы двоично-десятичного ко­да в код 7-сегментного индикатора.



Регистры представляют собой устройства, предназначенные для приема, промежуточного хранения и выдачи л-разрядных чисел в процессе выполнения операций, а также для преобразования чисел с помощью сдвига. Регистры выполняются на триггерных и логиче­ских элементах, количество и тип которых в регистре определяются его назначением. Обычно регистры применяются в качестве переда­точных звеньев между запоминающими устройствами и другими узлами ЭВМ. С помощью регистров можно также осуществить пре­образование последовательного кода числа в параллельный и на­оборот. По способу приема и передачи информации регистры под­разделяются на параллельные (параллельный ввод, параллельный вывод) и параллельно-последовательные (параллельный ввод, по­следовательный вывод или наоборот). Операция сдвига заключается в перемещении всех цифр числа в направлении от старших к млад­шим разрядам (правый сдвиг) или от младших к старшим разря­дам (левый сдвиг). Помимо однонаправленных регистров, т. е. регистров с левым или правым сдвигом, существуют двунаправ­ленные, или универсальные регистры.

Таблица 3.7. Регистры

Тип	Разряд­ность	Максимальная рабочая час­тота, МГц	Pпот, мВт	tзд.р.ср, НС	I°вых, МА	Число выво­дов корпуса	Дополнительные сведения
С параллельным вводом и параллельным выводом информации
SN7495AJ(N)	4	25	195	32	16	14	Параллельный и по­следовательный ввод. Сдвиг вправо и влево
SN74LS95BJ(N)	4	25	65	32	4	14
SN7496J(N)	5	10	240	55	16	16	Универсальный ввод — j вывод, сброс
SN74LS96J(N)	5	10	60	55	4	16
SN74173J(N)	4	25	360	43	16	16	D-типа с выходом на шинный формирова­тель с 3 состояниями
SN74LS173J(N)	4	30	150	36	24	16
SN74174J(N)	6	25	325	35	16	16	—
SN74LS174J(N)	6	30	130	35	8	16	—
SN74S174J(N)	6	75	720	22	20	16	—
SN74175J(N)	4	25	225	35	16	16	D-типа — шинный формирователь
SN74LS175J(N)	4	30	90	35	8	16
SN74S175J(N)	4	75	480	22	20	16	D-типа — шинный фор­мирователь
SN74178J(N)	4	25	230	36	16	14	Со сдвигом вправо
SN74179J(N)	4	25	230	36	16	16	С парафазным выходом
SN74LS194AJ(N)	4	25	75	30	4	16	Двунаправленный, универсальный
SN74S194J(N)	4	70	425	18	20	16
SN74195J(N)	4	30	195	30	16	16	—
SN74LS195AJ(N)	4	30	70	30	4	16	—
SN74S195J(N)	4	70	350	18	20	16	—
SN74198J(N)	8	25	360	30	16	24	Двунаправленный
SN74199J(N)	8	25	360	30	16	24	—
SN74273J(N)	8	30	470	27	16	20	8 D-триггеров со сбро-сом
SN74LS273J(N)	8	30	135	27	4	20
SN74278J(N)	4	—	400	46	16	14	Наращиваемый с вход­ной защелкой
SN74S281J(N)	4	50	1100	55	20	24	Параллельный, двоичный аккумулятор
SN74LS295AJ(N)	4	20	70	70	4	14	Со сдвигом вправо и влево
SN74LS295BJ(N)	4	25	145	35	24	14
SN74LS299J(N)	8	35	300	35	24	20	Универсальный с хране­нием
SN74LS299J(N)	8	50	1200	24	20	20	Универсальный с хра- нением
SN74LS323J(N)	8	35	300	35	24	20
SN74LS373J(N)	8	40	200	27	24	20	} 8 D-триггеров с хра-| нением, выход с 3 j состояниями
SN74S373J(N)	8	80	800	13	20	20
SN74LS374J(N)	8	35	225	36	24	20	| 8 D-триггеров
SN74S374J(N)	8	75	700	18	20	20
SN74376J(N)	4	30	370	35	T6	16	4 J-K-триггера
SN74LS377J(N)	8	30	140	27	4	20	8 D-триггеров
SN74LS378J(N)	6	30	110	27	4	16	—
SN74LS379J(N)	4	30	75	27	8	16	4 D-триггера
SN74LS395J(N)	4	25	75	32	4	16	Наращиваемый, выход с 3 состояниями
SN74LS395AJ(N)	4	25	145	35	24	16	Со сдвигом вправо и влево, наращиваемый, выход с 3 состояниями

<


Продолжение табл. 3.7

Тип	Разряд­ность	Максимальная рабочая час­тота, МГц	PПОТ, мВт	tзд.р.ср, нс		Число выво­дов корпуса	Дополнительные сведения
SN74LS396J(N)	2X4	30	200	30	8	—	—
	С последовательным вводом и последовательным выводом информации
SN7491AJ(N)	8	10	175	40	16	14	— —
SN74I..S9!J(N)	8	10	60	40	4	14	, —
SN7494J(N)	4	10	175	40	18	16	—
	С параллельным вводом и последовательным выводом информации
SN74LS165J(N)	8	25	180	40	8	16
SN74I66J(N)	8	25	360	30	16	16.	—
SN74LS1G6J(N)	8	25	190	35	8	16	- —
	С последовательным вводом и параллельным выводом информации
SN741G4.I(N)	8	25	168	42	8	14
SN74LS1G4J(N)	8	25	80	36	4	14	—
SN74LS322J(N)	8	—	—	—	4	20	—
SN74LS673J(N)	16	—		—		~~~	—

Счетчики предназначены для счета импульсов, посту.тающих на его вход. Они используются для образования последовательности адресов команд, для счета числа циклов выполнения операций. Счетчики в зависимости от способа кодирования бывают двоичные или десятичные и по назначению делятся на простые (суммирующие или вычитающие) и реверсивные. Простые счетчики имеют перехо­ды от предыдущего состояния к последующему только в одном на­правлении. Такие счетчики могут суммировать импульсы или вычи­тать их. Реверсивные счетчики имеют переходы в двух направле­ниях (прямом и обратном). Двоичный счетчик обычно состоит из ряда последовательно соединенных тригтерных ячеек, управляемых по счетному входу. Каскад десятичного счетчика (декада) обычно состоит из четырех триггеров с обратными связями.

Умножитель — устройство для умножения двух n-разрядных чисел и выдачи результата в виде 2n-разрядного числа. Умножите­ли содержат матрицу элементов асинхронного умножения, два вход­ных регистра операндов и два выходных регистра, один из кото­рых принимает старшие разряды произведения, а другой — млад­шие.



Каждый элемент умножительной матрицы содержит схему по­лучения однобитового произведения и схему полного сумматора для сложения этого произведения с суммами и переносами от других элементов матрицы. Такую структуру имеют, например, быстродей­ствующие умножители MPY8, MPY12, MPY16, MPY24 фирмы TRW (США). В умножителях типа TDC1008, TDC1010 этой же фирмы добавлен регистр-аккумулятор.

Сумматор представляет собой устройство, производящее сумми­рование двух чисел с выдачей результата и сигнала переноса в старшие разряды.

Отечественные аналоги микросхем серии SN74 фирмы Texas Instr. приведены.в табл. 3.12.

3.2. МИКРОПРОЦЕССОРЫ

Микропроцессор — это программно управляемое устройство, осуществляющее прием, обработку и выдачу цифровой информации, построенное на одной или нескольких ИМС.

Выпускаемые за рубежом микропроцессорные интегральные микросхемы можно классифицировать в основном на три большие группы:

микропроцессоры с фиксированной разрядностью слова и с фик­сированной системой команд;

микропроцессорные секции с наращиваемой разрядностью сло­ва и микропрограммным управлением;

однокристальные микро-ЭВМ.

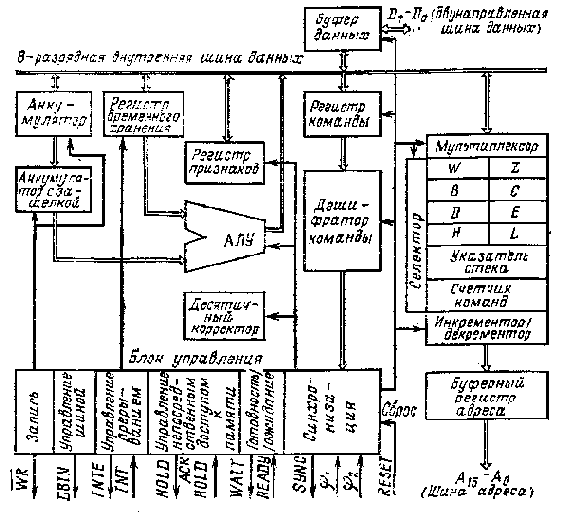

Микропроцессоры с фиксированной разрядностью и с фиксиро­ванной системой команд состоят в основном из следующих узлов: арифметическо-логического устройства (АЛУ), устройства управле­ния, блока внутренних регистров, интерфейса. Арифметическо-логи-ческое устройство, как правило, состоит из двоичного сумматора со схемами ускоренного переноса, регистров для временного хране­ния операндов и регистра-сдвигателя. Это устройство выполняет несколько операций, в частности сложение, вычитание, сдвиг.

Таблица 3.8. Счетчики

Тип	Макси­мальная рабочая частота, МГц	Нагрузочная спо­собность	tзд.р.ср, НС	Pпот, МВт	Помехо­устойчи­вость, В	Число выводов корпуса	Дополнительные сведения
по входу	по выходу
SN7490AJ(N)	16	6	10	50	,45	1	14	Десятичный, делитель на 5 и 2
SN 74LS90J(N, W)	16	6	20	50	75	1	14
SN74LS92J(N,W)	16	4	20	50	75	—	14	Делитель на 12 4-разрядный, двоич-ный
SN7493AJ(N)	16	4	10	70	130	1	14
SN74LS93J(N, W)	16	4	20	70	75	—	14
SN74160J(N)	25	9	10	38	305	0,4	16	Синхронный, десятич­ный, с предустанов-| кой и сбросом ;
SN74LS160J(N)	25	9	20	38	93	0,4	16
SN74LS160AW	35	9	20	28	160	—	16
SN74S160J(N)	100	9	—	14	635	—	16
N74161J(N)	25	9	10	38	305	0,4	16	| 4-разрядный, двоич-( ный
SN74LS161J(N)	25	9	20	38	93	0,4	16
SN74LS161AJ(N)	32	9	10	35	160	—	16
SN74LS161AW	35	9	20	28	160	—	16
SN74S161J(N)	100	9	—	14	635	—	16	4-разрядный, двоич­ный
SN74162J(N)	25	9	10	38	305	—	16	-1 Синхронный, десятич­ный, с предустанов-| кой и сбросом
SN74LS162J(N)	25	9	20	38	93	0,4	16
SN74LS162AJ(N)	32	9	20	35	160	—	16
SN74LS162AW	35	9	20	28	160	—	16
SN74S162J(N)	40	9	10	25	475	0,3	16
SN74163J(N)	25	9	10	38	305	0,4	16	4-разрядньш, двоич-[ ный
SN74LS163AJ(N)	32	9	20	35	160	—	16
SN74LS163AW	35	9	20	28	160	—	16
SN74S163J(N)	40	9	10	25	475	0,3	16
SN74LS168J(N, W)	25	9	20	30	170		16	1 Синхронный, ревер­сивный, десятичный
SN74LS168AJ(N)	32	—	—	30	170	—	16
SN74S168J(N)	40	9	10	28	500	0,3	16.
SN74LS169J(N, W)	25	9	20	30	170	. — —	16	14-разрядный, двоич­ный, синхронный, ре­версивный
SN74LS169AJ(N)	32	9	10	35	170	—	16
SN74S169J(N)	40	9	10	28	500	0,3	16	4-разрядный, двоичный, синхронный, реверсив­ный
SN74176J(N)	35	8	—	51	150	—	14	Десятичный, делитель на 2 и на 5
SN74177J(N)	35	8		75	150		14	4-разрядный, двоичный счетчик-защелка, дели­тель на 2 — 16, с пред­установкой
SN74190J(N)	25	8	—	50	325	—	16	Двоично-десятичный,  реверсивный
SN74LS190J(N, W)	25	8	22	52	175	—	16
SN74LS191J(N, W)	25	8	22	50	175	—	16	4-разрядный, двоичный, реверсивный
SN74192J(N)	32	8	60	47	325	—	16	Десятичный, ревер­сивный
SN74LS192W	30	8	22	32	170	—	16
SN74193J(N)	32	8	60	47	325	—	16	Двоично-десятичный, синхронный, реверсив­ный, с предустанов­кой и сбросом
SN74LS193J(N)	30	8	22	47	170	—	16
SN74LS193W	30	8	22	32	170	—	16
SN74196J(N)	50	8	—	42	240	—	14	1 Десятичный, дели­тель на 2 и на 5, с предустановкой
SN74LS196J(N)	45	8	20	62	135	1	14
SN74LS196W	45	8	20	37	100	—	14
SN74S196J(N)	100	8	10	37	600	1	14

<


Продолжение табл. 3.8

Тип	Макси­мальная рабочая частота, МГц	Нагрузочная спо­собность	tзд.р.ср, НС	Pпот, МВт	Помехо­устой­чивость, В	Число выводов корпуса	Дополнительные сведения
по входу	по выходу
SN74197J(N)	50	8	—	63	240	—	14	4-разрядный, двоич-ный, делитель на 2 и 8, программируемый
SN74LS197J(N)	50	8	20	95	135	1	14
SN74S197J(N)	100	8	10	37	600	1	14
SN74290J(N)	32	6	4	70	210	0,4	14	Десятичный, делитель на 2 и 5
SN74LS290J(N, W)	32	6	20	50	75	0,4	14
SN74293J(N)	32	4	4	70	195	0,4	14	14-разрядный, двоич­ный, делитель на 2 и 8
SN74LS293J(N, W)	32	4	20	70	75		14
SN74390J(N)	35	3	10	60	210	—	16	Сдвоенный десятич- ный, делитель на 100
SN74LS390J(N, W)	20	3	22	60	130	1	16
SN74393J(N)	35	2	10	60	190	—	14	Сдвоенный, 4-разрядный, двоичный
SN74490J(N) SN74LS490W	35 40	3 3	10 22	54 45	225 130	1	16 16	(Сдвоенный десятич­ный, делитель на 100 со сбросом
SN74LS490J(N) SN74492AJ(N)	20 16	3 4	22 10	54 50	130 130	1 1	16
SN74LS568J (N, W)	25	12	20	—	—	—	—	Двоично- десятичный
SN74LS569,I(N, W)	25	12	20	—	—	—	—	Двоичный
SN74LS668J(N)	25	9	22	60	170			Двоично-десятичный

Таблица 3.9. Сумматоры

Тип	Разряд­ность	tзд.р.ср, HC	Pпот, мВт	I0выx, MA	Число выво­дов корпуса	Дополнительные данные
Параллельного действия
SN7480J(N)	1	80	175	16	14	Полный сумматор с входной логикой
SN7482J(N)	2	42	290	16	14	Полный сумматор с выходом на со­ставном транзисторе
S N7483 A J(N, W)	4	24	195	4	14	Полный сумматор с внутренней схе­мой быстрого переноса (за 10 не)
SN74LS183J(N)	1	23	80	4	14	Двойной полный сумматор
SN74283J(N)	4	24	550	16	16	1 Полный сумматор с внутренней схемой быстрого переноса (за 10нс)
SN74LS283J(N, W)	4	24	195	8	16
SN74S283J(N)	4	18	800	20	16
Последовательного действия
SN74LS385J(N, W)	4	30	375	8	—	Сумматор-вычитатель (4 независимые схемы в корпусе)

<


Таблица 3.10. Умножители

Тип	Разрядность операндов	Время выпол­нения опера­ции, НС	Pпот, мВт	I°вых, мА	Тип корпуса
Параллельного действия
MCI 4554B AL	2X2	130	0,3	3	КД-16
MC14554BCL(P)	2x2	215	1,2	3	КД-16, ПД-16
MC10287L	1X2	8,5	400	20	КД-16
MC10183L	2X4	11	750	20	КД-24
F100183DC(FC)	2X8	2,2	880	20	КД-24, КП-24
93S43DC(PC)	2X4	20	490	20	КД-24, ПД-24
93S43DM(FM)	2X4	20	490	20	КД-24, КП-24
9344DC	2X4	30	550		КД-24
9344DM(FM)	2X4	30	550	—	КД-24, КП-24
54LS261CH(J,W)	2X4	42	190	4	ПД-16, КП-16
74S261CH(J, W)	2X4	42	200	8	ПД-16, КП-16
N74LS261F(N)	2X4	42	200	8	КД-16, ПД-16
S54LS261F(W)	2X4	42	200	4	КД-16, КП-16
AM25S05DC (PC)	J 2X4	37	935	20	КД-24, ПД-24,
AM25S05DM(FM)	КП-24
AM2505DC(PC)	2X4	63	725	9,6	КД-24, ПД-24
AM2505DM(FM)	2X4	63	650	9,6	КД-24, КП-24
AM25L05DC(PC)	2X4	142	225	4,9	КД-24, ПД-24,
AM25L05DM(FM)	КП-24
DM7875AD(BD)	4X4	60	375	16	КД-16, ПД-16
DM7875AJ(BJ)
DM7875AN(BN)
SN54LS261J(W)	2X4	42	190	4	КД-16, КП-16
SN74LS261J(N)	2X4	42	200	8	КД-16, ПД-16
SN74S274J(N)	4X4	95	775	12	КД-16, ПД-16
SN74284J(N)	4X4	60	650	16	КД-16, ПД-16
SN74285J(N)	4X4	60	650	16	КД-16, ПД-16
MPY8HJ(I)	8X8	45	1400	4	КД-40
MPY8HJ	8X8	60	1400	4	КД-40
MPY8HJM	8x8	60	1700	4	КД-40
TDC1008J	8x8	100	1600	4	КД-48
TDC1008J(M)	8x8	125	1900	4	КД-48
MPY8AJ	8x8	130	1500	4	КД-40
MPY8AJ(M)	8x8	130	1800	4	КД-40
MPY12H(J)	12x12	80	2700	4	КД-64
MPY12HJ(M)	12x12	80	3000	4	КД-64
MPY12A(J)	12x12	150	3800	4	КД-64, КП-64
MPYI2AJ(M)	12x12	150	4500	4	КД-64
TDC1003J	12x12	200	3800	4	КД-64
MPY16HJ	16X16	100	4000	4	КД-64
MPY16HJ(M)	16X16	100	4500	4	КД-64
TDC1010J	16X16	155	4500	4	КД-64
MPY16A(J)	16X16	160	5000	4	КП-64, КД-64
MPY16AJ(M)	16X16	160	6000	4	КД-64
TDCIOIOJ(M)	16X16	200	5300	4	КД-64
MPY24HJ	24X24	200	4300	4	КД-64
MPY24HJ(M)	24X24	200	5000	4	КД-64
Последовательно-параллельного действия
SN54LS384J(W) SN25LS14J(W)	1X8 1X8	25 25	775 775	12 12	КД-16, КП-16 КД-16, КП-16
SN54LS384CHJ(W) SN74LS384CHJ(W) AM25i.S14DC(PC, DM, FM)	1X8 1X8 1X8	25 25 25	775 775 775	12 12 12	КД-16, КП-16 КД-16, КП-16 КД-16, КП-16 ПД-16

<


Таблица 3.11. Соответствие логических микросхем серии SN74 фирмы Texas Instruments схемам других фирм

Фирма Advanced Micro Devices

AM2501 SN74191

AM2505 SN74284, S N74285

AM2506 SN74S181

AM25LS07 SN74LS378

AM35LS08 SN74LS379

AM25LS09 SN74LS399

AM25LS22 SN74LS322

AM25LS23 SN74LS323

A.M2600 SN74121

AM2602 SN74123

AM26123 SN74123

AM2700 SN74S200

AM27LSOO SN74LS200A

AM2701 SN74S301

AM27502 SN74S289

AM27S03 SN74S189

AM27S08 SN74S188

AM27S09 SN74S288

AM27S10 SN74S387

AM27S11 SN74S287

AM3101 SN7489

AM3101A SN74S289

AM9300 S N74195

AM9301 SN7442A

AM9308 SN74116

AM9309 S N74153

AM9310 S N74160

AM9311 SN741o4

AM9312 SN74151A

AM9316 SN74161

AM9318 S N74148

AM9322 S N74167

AM9334 SN74259

AM9341 SN74181

AM9342 SN74182

Фирма Fair child

9000 SN74276 9HOO, 9SOO SN74SOO 9LOO SN74LSOO 9NOO SN7400

9001 SN74376 9H01 SN74S03 9N01 SN7403

9002 SN7400 9N02 SN7402

Серии 90.9N соответствуют стандартной серии SN74, се­рия 9L — маломощной серии SN74LS, серии 9Н, 9S — быст­родействующей серии SN74S с диодами Шоттки, последние цифры одинаковы, например 9S51 соответствует SN74S51 за исключением

9016 SN74S240

9017 SN74S241 9020 SN74276 9Н21 SN74S15 9022 SN 74376 9024 SN74276

9033 SN74S189

9034 SN74S371 9Н55 SN74S65 9Н60, 9Н61 SN74S11 9Н71, 9Н72 SN74S112 9Н73 SN74S113 9Н76 SN74S112 9Н78 SN74S114 9Н101, 9Н102, SN74S112 9Н106

9Н108 SN74S114

9300 SN74S299 93НОО SN74S195 93LOO SN74LS195

9301 SN7442A

9302 SN7442A 9305 SN74S169 93S05 SN74S169

9307 SN7448A

9308 SN74116

9309 SN74153

9310 SN74S162 93S10 SN74S162

9311 S N74154

9312 SN74151A 93S12 SN74S151

9313 SN74251

9314 SN74273

9315 SN74141

9316 SN74S163 93S16 SN74S163 9317В, SN7446A 9318 SN74148

9321 SN74S139

9322 SN74157 93S22 SN74S157

9324 SN74S85

9325 SN74141 9328 SN7491A

Продолжение табл. 3.11

9334 SN74259

9338 SN74172

9340 SN74S281

9341 SN7418I

93541 SN74S181

9342 SN74182

93542 SN74S182

93543 SN74S274 9344 SN74S274 93S46, 93S47 SN74S85

9348 SN74S280

9349 SN74180

9350 S N74290



9352 SN7442A

9353 SN7443A

9354 SN7444A 9356 SN74293 9357А SN7446A 9357В SN7447A

9358 SN7448

9359 SN7449

9360 SN74192 93S62 SN74280 9366 SN74193 9368С SN74143 9370С SN74144 93Н72 SN74S194 9374С SN74143 9375 SN74175 9377 SN74175

далее последние цифры в се­рии 93 и SN74 одинаковы за исключением

93151 SN74S139

93400 SN74S201

93403 SN74S289

93404 SN74S284

93405 SN74S189

93406 S N74187

93407 SN7481A

93410 SN74300

93411 SN74S201

93412 SN74S214 93415А, 93415 SN74S314

93416 SN74S387

93417 SN74S378 93421 SN74S200

93425, 93425А SN74214

93426, 93427 SN74287

93433 SN7481A

93434 SN7488

93435 SN7489

Фирма Harris

НМ7602 SN54S188

НМ7603 SN74S288

НМ7610 SN74S387

НМ7611 SN74S287

НМ7620 SN74S473

НМ7621 SN74S472

НМ7640 SN74S475

НМ7641 SN74S474

HRAMI-0064 SN7489

HPROMI-0512 SN74S470

HPROMI-124 SN74S287

HROMI-1024A SN74S387

HROMI-1024 SN74187

HPROMI-8256 SN74S188

Фирма Intel

3101.3101A SN74S289

3102 SN74S200

3106A SN74S201

3107A SN74S301

3110 SN74S314

3205 SN74S138

3212 SN74S412

3301A SN74187

3304 SN74S473

3404A SN74S373

3601 SN74S387

3604 SN74S475

3621 SN74S287

3624 SN74S474

8212 SN74S412

8224 SN7S424

8228 SN74S428

8338 SN74S438

Примечание. Впереди цифрового обозначения схем этой фирмы обычно стоит буква С для ИС с керамическим корпусом типа ДИП, Р — для пластмассового кор­пуса типа ДНП.

Фирма Intersil

IM5501 SN74S289

IM5502 SN7481A

IM5503 SN74S300A

IM5508 SN74S31!

IM5512 SN74S214

IM5523 SN74S201

IM5533 SN74S301

IM5543 SN74S301

IM5553 SN74S200A

IM5600 SN74S188

IM5602 SN74S475

Продолжение табл. 3.11

IM5603 SN74S387

IM5604 SN74S470

IM5610 SN74S288

IM5623 SN74S287

IM5624 SN74S370

IM5625 SN74S474

Фирма Monolithic Memories

ММА5200 SN74S473

ММА5240 SN74S473

ММА5241 SN74S472

ММА5280 SN74S473

ММА5281 SN74S472

ММА6240 SN74S473

ММА6241 SN74S472

ММА6280 SN74S473

ММА6281 SN74S472

ММН5200 SN74187

ММН5201 SN74S287

ЛШН5240 SN74S473

ММН5241 SN74S472

ММН6200 SN74S473

ЛШН6201 SN74S287

ММН6240 SN74S473

ММН6241 SN74S472



ММ5200 SN74187

ММ5201 SN74S387

ММ5205 SN74S270

ММ5206 SN74S370

ММ5210, SN74S470

ММ5225

ММ5230, SN7488A

ММ6230

ММ5231, SN74S188A

ММ6330

ММ5235 SN74S470

ММ5255, SN74S473

ММ5260

ММ5300, SN74S387

ММ6201,

ММ6300

ММ5301, SN74S287

ММ6301

ММ5305, SN74S270

MM62Q5

ММ5306. SN74S370

ММ6206

ММ5308, SN74S470

ММ6210,

ММ6305,

ММ6235

ММ5309, SN74S471

ММ6306,

ММ6309

ММ5330 SN74S188A

ММ5331, SN74S288

ММ6331

ММ5335, SN74S470

ММ6210,

ММ6235,

ММбЗиГ:,

ММбЗОо,

ММ6335

ММ5340, SN74S475

ММ6340

ММ5341, SN74S474

ММ6341

ММ5348, SN74S473

ММ6260,

ММ6225,

ММ6231

ММ6348

ММ5349, SN74S472

ММ6349

ММ5530, SN74S301

ММ6530

ЛШ5531, SN74S201

ММ6531

МЛ15560, SN74S289

ММ6560

ММ5561, SN74S189

Л1М6561

ММ6200 SN74187

ММ6308, SN74470

ММ6335

ММ6561 SN74S189

Фирма Motorola

МС3001 SN7408

МС3002 SN74S02

МСЗООЗ SN7432

МС3004 SN74S03

МС3005 SN74S10

MC300G, SN74S11 МС3018, МС3019, МСЗОЗО

МС3007 SN74S15

МС3008 SN74S04

МС3009 SN74S05

МС3010 SN74S20

МС3011 SN74S11

МС3012 SN74S22

МС3015 SN74S133

МС3016 SN74S133

МС3020, SN74S51 МС3023

Продолжение табл. 3.11

МС3021 SN74S86

Л1С3022 SN74S135

Л1С3024, SN74S40

МС3025

МС3020 SN74S140

МС3028, SN74S240,

МС3029

МС3031, SN74S64

МС3032,

МС3050, SN74S373, 374

МС3051,

МС3052,

МС3053

МС3054, SN74S112

МС3055,

МС3063

МС3060 SN74S74

МС3061 SN74S114

МС3062 SN74S113

МС4000, SN74S139

МС4300

МС4001 SN74184

МС4002 SN74S139

МС4007

МС4004, SN7481A

МС4005

МС4006, SN.74S138

МС4038

МС4048

МС4008 SN74S280

МС4021, SN74S85

МС4022

МС4023 SN74S260

МС4025 SN74S124

МС4026, SN74S381

МС4027

МС4028, SN74S281

МС4029,

МС4030,

МС4031

МС4032 SN74S182

МС4035, SN74S373

МС4037

МС4039 SN74S143

МС4040 SN74S139

МС4042, SN74S240

МС4043

МС4050 SN74143

МС4051 S N74144

МС4062 SN74S64

МС4010 SN74S135

МС4012 SN74S299

МС4015 SN74S195

МС4016, SN74S168

МС4017

МС4018, SN74S169

МС4019

МСМ4002 SN7488A

МСМ4004 SN7481A

МСМ4005

МСМ4006 SN74S387

Фирма National

DM8093 SN74125

DM8094 SN74126

DM8095 S N74365



DM8096 S N74366

DM8097 SN74367

DM8098 SN 74368

DM8121 S N74251

DM8123 SN74S257

DM8130, SN74S85 DM8160, DM8131

DM8136 SN7485

DM8200 SN74S85

DM8210, SN74151A,

DM8211 SN74351

DM8213 SN74154

DM8214 SN74LS253

DM8219 SN74150

DM8091 SN74S240

DM8551 S N74173

DM8552 SN74S162

DM8553 SN74S163

DM8554 SN74S373

DM8555 SN74S168

DM8556 SN74S169

DM8560 SN74192

DM8563 SN74193

DM8570 SN74164

DM8573 SN74S387

DM8574 SN74S287

DM8577 SN74S188

DM8578 SN74288

DM8579 SN74164

DM8580 SN7495A

DM8582 SN74S301

DM8220 SN74S280

DM8223 SN74S139

DM8330 SN74S257

DM8280 SN74176

DM8281 S N74177

DM8283 SN7483A

DM8288 SN7492A

DM8290, SN74196 DM8296

Продолжение табл. 3.11

DM8291 SN74197

DM8500 SN7476

DM8501 SN7473

DM8510 SN7474

DM8511, S N74276 DM8512

DM8520 SN7497

DM8530 S N7490 A

DM8532 SN7492A

DM8533 SN7493A

DM8544 SN74265

DM8588 S N7488 A

DM8590 SN74165

DM8597 SN74S287

DM8598 SN7488A

DM8599 SN74S189

DM8640 SN74141

DM8810 SN7426

DM8811, SN7426 DM8819

DM8812 SN7416

DM8842 SN7442A

DM8846 SN7446A

DM8847 SN7447A

DM8848 SN7448

DM8853 SN74221

DM8875A, SN74S274 DM8875B

Фирма Signetics

8H16 SN74S20

8H20.8H21, SN74S112 8H22

8H70 SN74SI1 8201,8202,8203 SN74174

8204 SN74S471

8205 SN74S472 Ш80 SN74SOO 8H90 SN74S04 8T01 SN74141 8T04 SN7447A 8T05 SN7448 8T06 SN74143 8T09, 8T13, 8T23 SN74128 8T10 SN74173 8T18 SN7426 8T20 SN7412 8T22 SN74122 8T26 SN74125 8T28 SN74S241 8T51, 8T59, SN74144 * 8T71, 8T79

8T54, 8T74, SN74143 8T75

8Т80 SX742f>

Ы90 SN7406

8T93, 8T94 SN7425

8T95 SN74365

8T96 SN74366

8T97 SN74367

8T98 SN74368

8162 SN74121

8200 SN74174

8260 SN74S281

8261 S N74 SI 82

8262 SN74180 82S63 SN74S280 8263, 8264 S N74153 8266 SN74157 82S66 SN74S157

8206, 82S06 SN74S201

8207, 82S07 SN74S300 82S08, 82S10 SN74S3I4 82S11 SN74S2I4

82516 S N74200

82517 SN74S300

8223 SN74S13S

8224 SN7488A 8225, 82S25 SN74S289 82S26 SN74S387 8228 SN74S471 82S29 SN74S287 8230, 82S30 S N74151A

8231 SN74S251 82S31, 82S32 SN74S151

8232 SN74151A

8233 SN74157 82S33 SN74S157 8234, 82S34 S N7451:58



8241 SN7480

82541 SN74S86

8242 SN74LS26G

82542 SN74S133

8243 S N74198 8250 SN7442A 82S50 SN74138 8250 S N7442 A 82S52 SN74S280 8255 SN74S289

82147 SN74147

82148 SN74148 8415. 8416 SN7420 8417 SN7410 8424,8425 SN74111 8440 SM7450

8267 S N74157

8268 SN7480

Таблица 3.12. Отечественные аналоги серии SN74

8269 SN7485

8270 SN74178 82S70, S71 SN74S299

8271 SN74179 8273, 8274 SN74198 8275 S N74174 8276, 8277 SN7491Л

8280 S N74176

8281 SN74177 8283, 8284, 8285 SN4S169 8288 SN74163

8290 SN74196 82590,8282 SN74S196

8291 S N74197 82S91 S N745197 8293 SN74LS197

825110 SN74S314

825111 SN74S214 82S116 SN74S201 S2S117 SN74S301 82S123 SN74S288 82 SI 24 SN74S387

825129 SN74S287

825130 SN74170 8445 SN7440

8470 SN7410

8471 SN7412 8481 SN7403 8490 SN7404 8706, 8731 SN7460 8806 SN7460 8808 SN7430

8815 SN7425

8816 SN7420 8821 SN7476 8822, 8826 SN74107 8324, 8827 SN7476 8825 SN7470

8828 SN7474

8829 SN74110 8840, 8859 SN7450 8840 SN74S64 8855 SN7440 8870, 8879 SN7410 8875 SN7427 8881, 8889 SN7401 8885 SN7402

8890 SN7404

8891 SN7405

Примечай и е. Впереди циф­рового обозначения микросхем этой фирмы стоит буква N для ИМС, рассчитанных на диапазон температуры 0- + 70/75 °С, а буква S — на диапазон — 55- +125 °C.

Зарубежная ИМС Отечественный аналог Тип корпуса
SN7400	К155ЛАЗ	201.14-1
	КМ 155 Л A3	201.14-8
SN7401	К155ЛА8	201.14-1
	КМ 155 Л А8	201.14-8
SN7402	К155ЛЕ1	201.14-1
SN7404	К155ЛН1	201.14-1
SN7405	К155ЛН2	201.14-1
SN7406	К155ЛНЗ	201.14-1
	КМ 155 Л НЗ	201.14-9
SN7407	К155ЛН4	201.14-1
	КМ 155 Л Н4	201.14-8
SN7408	К155ЛН1	201,14-1
SN7410	К155ЛА4	201.14-1
	КМ155ЛА4	201.14-8
SN7412	К 155 ЛАЮ	201.14-1
	КМ155ЛА10	201.14-9
SN7413	К155ТЛ1	201.14-1
SN7414	К155ТЛ2	201.14-2
SN7416	К155ЛН5	201.14-4
	КМ 155 Л 115	201.14-8
SN7420	К155ЛА1	201.14-1
	КМ155ЛА1	201.14-8
SN7422	Ю55ЛА7	201.14-1
	КМ 155 Л А7	201.14-8
SN7423	К155ЛЕ2	238.16-1
SN7425	К155ЛЕЗ	201.14-1
	КМ 155 ЛЕЗ	201.14-9
SN7426	К155ЛА4	201.14-1
SN7427	К155ЛЕ4	201.14-1
SN7428	К155ЛЕ5	201.14-1
	КМ 155 Л Е5	201.14-9
SN7430	К155ЛА2	201.14-1
	КМ 155 Л А2	201.14-8
S.N7432	К155ЛА1	201.15-1
SN7437	К155ЛА12	201.14-2
SN7438	К155ЛА13	201-14-2
	КМ155ЛА13	201.14-9
SN7440	К155ЛА6	201.14-1
	КМ155ЛА6	201.14-8
SN7450	К155ЛР1	201.14-1
	КМ155ЛР1	201.14-8
SN7453	К155ЛРЗ	201.14-1
	КМ 155 Л РЗ	201.14-8
SN74H55	К155ЛР4	201.14-1
	КМ 155 Л Р4	201.14-8
SN7460	К155ЛД1	201.14-1
SN7472	КМ155ЛД1	201.14-8
	К155ТВ1	201.14-1
	КМ155ТВ1	201.14-8

<


Продолжение табл. 3.12

Зарубежная ИМС	Отечественный аналог	Тип корпу са
SN7474 SN7475 SN7477	К155ТМ2 КМ155ТМ2 К155ТМ7 КМ155ЧМ7 К155ТМ5 КМ155ТМ5	201.14-1 201.14-8 238.16-1 201.16-6 201.14-1 201.14-9
SN7480 SN7481 SN7482 SN7483A SN7486 SN7490A SN7492A 5 N7493 А SN7495 SN74184	К155ИМ1 КМ155ИМ1 К155РУ1 К155ИМ2 КМ155ИМ2 К155ИМЗ КМ155ИМЗ К155ЛП5 КМ 155 Л Г75 К155ИЕ2 КМ155ИЕ2 К155ИЕ4 КМ155ИЕ4 К155ИЕ5 КМ155ИЕ5 К155ИР1 КМ155ИР1 К155ПР6	201.14-1 201.14-8 201.14-2 201.14-1 201.14-9 238.16-2 201.16-6 201.14-1 201.14-8 201.14-1 201.14-8 201.14-1 201.14-8 201.14-1 201.14-8 201.14-1 201.16-6 238.16-2
S N74 185 SN74187 SN7497	К155ПР7 155РЕ21-155РЕ24 К155ИЕ8	238.16-2 238.16-2 238.16-2
SN74121 SN74123 SN74125 SN74128 SN74132 SN74141 SN74148 SN74150 S N74151 S N74 152 SN74153 SN74154 SN74155	К155АГ1 КМ153АГЗ К155ЛП8 КМ155ЛП8 К155ЛЕ6 КМ 155 Л Еб К155ТЛЗ К155ИД1 КМ155ИД1 К155ИВ1 К155КП1 К155КП7 КМ155КП7 К155КП5 КМ155КП5 К155КП2 КМ155КП2 К155ИДЗ КМ155ИД4	201.14-1 201.16-5 201,14-1 201.14-9 201.14-1 201,14-9 201.14-2 238.16-1 201.16-5 238.16-2 239.24-1 238.16-1 201.16-5 201.14-1 201.14-8 238.16-1 201.16-5 239.24-2 201 16-5
SN74160	К155ИЕ9	238.16-2
SN74170	Ю55РП1	238.16-2
SN74172	К155РПЗ	239.24-2
SN74173	К155ИР15	238.16-2
	КМ155ИР15	201.16-6

Блок внутренних регистров образует внутреннюю память мик­ропроцессора и содержит специальные регистры и регистры общего назначения (РОН). В состав блока РОН входят регистры времен­ного хранения операндов в процессе выполнения операций, регистр-аккумулятор, который содержит один из операндов и в котором фиксируется результат выполнения операции счетчик команд, ре­гистр адреса, индексный регистр, регистр — указатель стека. Счет­чик команд содержит адрес выбираемой из ЗУ следующей по по­рядку выполнения команды в программе.


Регистр адреса служит для временного хранения адреса операнда, находящегося во внеш­ней памяти или в другом регистре, шш адреса ячейки памяти, куда необходимо передать результат из регистра-аккумулятора. Наличие стековой памяти, в которую информация заносится последовательно и извлекается в порядке, обратном порядку занесения, позволяет просто переходить к прерывающей программе и возвращаться к прерванной программе, организовывать работу с подпрограммами. Отдельные модели микропроцессоров имеют внутренний, встроенный стек ограниченной емкости. Однако в силу того что обращение к стеку производится статистически гораздо реже, чем к остальным регистрам блока РОН, в последних моделях микропроцессоров оставлен только регистр — указатель стека (stack pointer), а для самого стека выделена некоторая зона во внешней оперативной па­мяти специальными регистрами являются регистр команды и регистр состояния или признаков. Регистр команды принимает и хранит код очередной команды. В регистре признаков фиксируется наличие пе­реполнения, нулевой результат, положительный или отрицательный знак. Часть регистра признаков процессора не относится структур­но к АЛУ, а принадлежит управляющему устройству. В этой части регистра фиксируются признаки, определяющие форматы команды и обрабатываемых слов, способ адресации, наличие запроса преры­вания, разрешение или маскирование прерывания.

Управляющий блок содержит дешифратор команд и таймерное устройство для расшифровки кода команды и выдачи соответству­ющих контрольных сигналов, необходимых для извлечения команды и данных. Управляющие устройства однокристальных микропроцес­соров строятся на основе <жесткой> (схемной) логики, в частности на основе программируемых логических матриц (ПЛМ).

Управляющее устройство генерирует последовательности мик­рокоманд. В простейших моделях микропроцессоров функция вы­числения следующего адреса команды в режиме автоадресации с приращением осуществляется АЛУ. В более сложных микропроцессорах предусмотрена специальная схема, которая выполняет увели­чение (increment) или уменьшение (decrement) на определенное зна­чение текущего адреса.





Рис. 3.1. Структурная схема микропроцессора 8080 фирмы Intel

Связь между всеми узлами и блоками микропроцессора осуще­ствляется по многопроводным шинам (магистралям). По функцио­нальному назначению различают шину данных, адресную шину и шину управления. Из-за ограниченного числа внешних выводов ши­на данных обычно работает в режиме временного мультиплексиро­вания. При этом обмен данными между микропроцессором, внеш­ней памятью или другими периферийными устройствами происходит последовательно во времени. Внутренняя шина данных соединяет между собой АЛУ, устройство управления, блок регистров общего назначения, регистр адреса. Большинство однокристальных микро­процессоров имеют 16-разрядную шину адреса, которая позволяет прямо адресовать внешнюю память емкостью 64 Кбайт. Некоторые типы современных производительных микропроцессоров (например МС 68000, Z8000, 8086) имеют 20-разрядную шину адреса, что поз­воляет прямо адресовать память емкостью до 1 Мбайт или еще большую при использовании непрямой адресации. Двунаправленная шина управления обычно с разрядностью от 6 до 10 служит для передачи управляющих сигналов, признаков состояния процессора и периферийных устройств. По ней передаются синхронизирующие сигналы для сопровождения информации при передачах ее в обоих направлениях по мультиплексируемой шине данных, сигналы, ука­зывающие обращение к памяти (чтение или запись), сигналы о со­стоянии внешних устройств (готовность), сигналы запроса и разре­шения прерывания от внешних устройств и микропроцессора.

Список команд однокристальных микропроцессоров- содержит более простые команды по сравнению с командами больших машин. Некоторые типы микропроцессоров имеют системы команд, анало­гичные широко распространенным микро- и мини-ЭВМ, и поэтому программно совместимы с ними. Так, например, микропроцессор IM6100 фирмы Intersil использует систему команд мини-ЭВМ РДР-8 фирмы DEC, микропроцессоры mN601 фирмы Data General и 9440 фирмы Fairchild имеют систему команд мини-ЭВМ типа No­va, микропроцессоры TMS/SBP9900 фирмы Texas Instr.


— мини- и микромашины серии 990.

Наиболее популярным и широко распространенным универсаль­ным микропроцессором является 8-разрядный параллельный одно­ кристальный микропроцессор типа 8080 фирмы Intel, серийно выпус­каемый с 1974 г. Он содержит около 5000 МОП-транзисторов на кристалле размером 4,2X4,8 мм. Архитектура микропроцессора по­казана на рис. 3.1. Микропроцессор содержит следующие функцио­нальные узлы: 8-разрядный арифметическо-логический блок (АЛУ), выполняющий операции сложения, ИЛИ, И, НЕ-ИЛИ, равнознач­ности, правого или левого сдвига, определения знака. К одному из входов схемы АЛУ всегда подключен регистр-аккумулятор, ко вто­рому через регистр временного хранения может быть подключен любой из регистров блока РОН.

Аккумулятор используется в качестве источника одного из опе­рандов и для фиксирования результата операции. Он представляет собой двухтактный регистр. Регистр временного хранения служит для упорядочения обмена в случае, когда какой-либо из регистров общего назначения используется в одной операции двояко: и в ка­честве регистра — источника операнда и в качестве регистра-ре­зультата. Регистры временного хранения имеются также в блоке

РОН. Они позволяют выполнять операции перераспределения дан­ных между регистрами блока РОН, аккумулятором и внешней па­мятью.

В состав АЛУ входит комбинационная схема десятичного кор­ректора, назначение которого состоит в том, чтобы под воздействи­ем специальной команды представлять результат выполнения двоичной операции в виде, принятом в десятичной арифметике. Ариф-метическо-логическое устройство непосредственно связано с регист­ром признаков, в котором фиксируются результаты выполнения каждой операции: нулевой результат в аккумуляторе, перенос из старшего разряда, знак результата и др. Наличие в микропроцес­соре регистра признаков упрощает осуществление программных пе­реходов в зависимости от состояния триггеров признаков.

Микропроцессор 8080 имеет 16-разрядную однонаправленную ширину адреса, 8-разрядную двунаправленную информационную шину, 12-разрядную шину управления (шесть входных линий и шесть выходных).


Наименования сигналов, которые могут присут­ ствовать на шине управления, даются в английской аббревиатуре, эти сокращения используются в мнемокодах программ:

RESET — сброс. Входной сигнал, очищающий (сбрасывающий) счетчик команд и обеспечивающий выполнение программы, начиная с нулевой ячейки памяти;

Ф1Ф2 — входные синхроимпульсы;

SYNC — выходной сигнал, при появлении которого микропро­цессор выдает на шину данных 8-разрядный код, характеризующий состояние микропроцессора;

READY — готовность. Входной сигнал, поступающий от внеш­них устройств и предупреждающий, что данные готовы для ввода в микропроцессор;

WAIT — выходной сигнал, подтверждающий готовность микро­процессора принять данные от внешних устройств, микропроцессор находится в режиме ожидания;

HOLD — захват шин. Входной сигнал от внешних устройств при прямом обращении к внешней памяти;

HOLD ACK — подтверждение захвата шин. Выходной сигнал, подтверждающий предоставление микропроцессором шин для пря­мого обмена с памятью и приостанавливающий дальнейшее действие микропроцессора;

INT — запрос прерывания. Входной сигнал от внешнего устрой­ства на возможность прерывания работы микропроцессора и обслу­живания данного внешнего устройства;

INTE — разрешение прерывания. Выходной сигнал, характеризу­ющий факт перехода микропроцессора к выполнению программы об­работки прерывания;

DBIN — прием на шину данных. Выходной сигнал, указываю­щий, что микропроцессор готов принять информацию на шину данных; ,4

WR — запись. Выходной сигнал, разрешающий запись данных в память или управление вводом-выводом.

Параметры однокристальных микропроцессоров приведены в табл. 3.13.

Структура однокристальных микропроцессоров ориентирована на применение их преимущественно в устройствах цифровой авто­матики, в управляющих блоках периферийных устройств. Фиксиро­ванная и малая разрядность обрабатываемых слов, жесткая непе­рестраиваемая структура, фиксированный набор команд ограничивают возможность их использования для построения высокопроизводительных машин, систем обработки данных и спе­циализированных контроллеров.


Для указанных целей используют­ся микропроцессорные секции с наращиваемой разрядностью слова и микропрограммным управлением. Минимальный набор для по­строения микропроцессора состоит из трех схем: центрального про­цессорного элемента (собственно микропроцессорной секции), блока микропрограммного управления и постоянной памяти микропро­грамм. В состав центрального процессорного элемента входят ариф-метическо-логическая секция, блок РОН, регистр-аккумулятор, ре­гистр адреса и дешифратор микроопераций. Микропроцессорная сек­ция представляет собой как бы усеченный вариант однокристального микропроцессора, рассмотренного выше. Устройство управления реализуется на двух отдельных БИС: постоянной памяти микро­программ и блока микропрограммного управления. Такая модульная структура удобна для потребителя, так как позволяет записывать в ПЗУ микропрограммы, требуемые для выполнения специализиро­ванных команд, и получать микропроцессорную систему любой разрядности путем объединения нескольких микропроцессорных

секций, соединяя при этом цепи межразрядных переносов и объеди­няя их общей шиной микропрограммного управления.

Параметры микропроцессорных секций приведены в табл. 3.14.

Дальнейшим развитием микропроцессоров является разработка больших ИМС однокристальных микро-ЭВМ. Такие ИМС находят все большее применение в системах обработки данных и в системах управления. Дешевые 4-разрядные микро-ЭВМ (контроллеры) на­чинают широко использовать в бытовой технике: в устройствах для управления приготовлением пищи, для дозировки жидкостей, в стиральных машинах, в телевизорах для выборки телевизионных программ, автомобилях и т. п.

В отличие от больших ИМС микропроцессоров однокристальные микро-ЭВМ содержат на кристалле помимо процессорного элемента (арифмстическо-логического устройства со схемами управления) ОЗУ емкостью до 2 Кбит, ПЗУ микропрограмм емкостью до 32 Кбит, устройства ввода-вывода, счетчик-таймер, генератор тактовых им­пульсов, логику прерываний.


Отличительной особенностью микро-ЭВМ моделей 8748 и 8741 фирмы Intel и TMS9940E фирмы Texas Instr. является наличие встроенного перепрограммируемого ЗУ со стиранием информации ультрафиолетовыми лучами, которое обеспе­чивает возможность многократного изменения программы в процес­се отладки системы или при ее применении.

Следует отметить, что наиболее правильным методом сравнения характеристик микро-ЭВМ является подсчет общего числа про­граммных циклов и числа байтов памяти, необходимых для выпол­нения нескольких наиболее распространенных операций. Число про­граммных циклов отражает возможности системы команд. Малая емкость памяти, требуемая для решения конкретной задачи, особен­но ценна в системах с ограниченной емкостью, к которым относятся однокристальные микро-ЭВМ. Микро-ЭВМ типа TMS9940 по этим показателям превосходит модели 8048 и 3870. Вопросы программной совместимости различными фирмами решаются по-разному. Так, например, семейство микро-ЭВМ фирмы Intel не обладает про­граммной совместимостью с микропроцессорным семейством 8080/ 8085. По данным фирмы сделано это как по экономическим сообра­жениям, так и по соображениям оптимальности конструкции для решения специализированных задач управления. Микро-ЭВМ TMS9940 фирмы Texas Instr. программно совместима с более мощ­ной многокристальной серией 990 и при построении вычислителей с ограниченной емкостью памяти позволяет разработчикам, приме­няющим многокристальные системы, перейти на однокристальные микро-ЭВМ с использованием отработанного программного обеспе­чения.

В последней модели 8-разрядной микро-ЭВМ 8051 фирмы In­tel в дополнение к системе команд микро-ЭВМ типа 8048 предусмот­рены команды умножения, деления, сравнения. Предусматривается возможность обработки 4-, 8-, 16-разрядных слов и отдельных би­тов. Адресуемая внешняя память увеличена до 128 Кбайт. Имеются два 16-разрядных счетчика-таймера. При тактовой частоте 12 МГц большинство команд выполняется за 1 мкс, на операцию умноже­ния требуется 4 мкс.


Программное обеспечение включает микроас­семблер, преобразователь кодов, интерпретатор языка Бейсик. Со­временной тенденцией в разработках однокристальных микро-ЭВМ является интеграция функций аналого-цифрового преобразования, последовательного ввода-вывода, увеличение информационной емко сти встроенных ОЗУ и ПЗУ, в программном обеспечении — исполь­зование языков высокого уровня. Снижение потребляемой мощности достигается использованием логических элементов на основе КМОП-структур.

Параметры однокристальных микро-ЭВМ представлены в табл. 3.15.

Таблица 3.13. Однокристальные микропроцессоры общего применения

Тип	Разряд­ность	Адресуе­мая ем­кость па­мяти, бит	Число РОН	Тактовая частота, МГц	Напряжение питания, В	PПОТ  мВт	Число команд	Тип кор­пуса и число вы­водов	Техноло­гия	Дополнительные сведения
MC68A09EL (ЕР, L, Р)	8	64 К	—	1,5	+5	—	100	КД-40, ПД-40	n-МОП	] Керамичес­кий корпус для модифи­каций L, EL, CL;
MC68BO9EL (ЕР, L, P)	8	64 К	—	2	+5	—	100	КД-40, ПД-40	n-МОП
MC6809EL (ЕР, L, P)	8	64 К		1	+5	—	100	КД-40, ПД-40	n-МОП	пластмассо­вый корпус для модифи­каций Р, ЕР, СР
МС68АООС	8	64 К	—	1,5	+5	1000	72	КД-40,	n -МОП
(СР, L, P) MC68BOOL(P)	8	64 К	—	2	+5	1000	72	ПД-40 КД-40, ПД-40	n -МОП
MC6800CL (СР, L, P)	8	64 К	—	1	+5	1200	72	TU КД-40, ПД-40	n-МОП
2650 2650A-1J 2650AJ	8 8 8	32 К 32 К 32 К	14 14 14	1,25 6,6 4,1	+5 +5 +5	525 750 750	75 75 75	КД-40 КД-40 КД-40	n-МОП n -МОП n -МОП	Фирма Sig- netics
P8080AI С8080А1	8 8	64 К 64 К	8 8	3,12 3,12	12, ±5 12, ±5	1200 1200	78 78	КД-40 ПД-40	n-МОП n-МОП	Типы Р. С имеют кор­пус КД-40, тип D — ПД-40
Р8080А2	8	64 К	8	2,63	12, ±5	1200	78	КД-40, ПД-40	n-МОП	Типы Р, С имеют кор­пус КД-40, тип D — ПД-40
D8080A2
С8080А2	)
Р8080А D8080A С8080А	1 8 Г	64 К	8	2,08	12, ±5	1200	78	КД-40, ПД-40	n-МОП
Р8085А2 С8085А2	1 8 I	64 К	8	5	+5	850	80	КД-40	n-МОП	Ч Встроенный тактовый ге­нератор
Р8085А С8085А	}*	64 К	8	3	+5	850	80	КД-40	п-МОП
CDP1802CD	8	64 К	16	3,2	3 — 15	10	91	КД-40	кмоп
CDP1802D	8	С4К	16	6,4	3 — 15	100	91	КД-40	кмоп
Z80-CPUCS(PS) (СМ)	8	64, К	14	2,5	+5	750	158	КД-40	п-МОП
Z80A-CPUCS(PS)	S	64 К	14	4	+5	1000	158	КД-40	п-МОП
IM6100-I1PL	12	4К	0	3,33	4 — 11	12	67	ПД-40	кмоп
IM6100-IMDL	12	4К	0	2,5	4 — 11	12	67	КД-40	кмоп
IM6100A-IDL	12	4К	0	5,71	4 — 11	100	67	КД-40	кмоп

<


Продолжение табл. 3.13

Тип	Разряд­ность	Адресуе­мая ем­кость па­мяти, бит	Число РПН	Тактовая частота, МГц	Напряжение питания, В	н о н Gffl a, s	Число команд	Тип кор­пуса и число вы­водов	Технология	Дополнительные сведения
MC68000 SBP9900ACJ (AEJ, AMJ, ANJ)	16 16	16МХ8 32 К	16 16	8 3	+5 5	500	61 69	КД-64	нмоп И2Л
MN1610	16	64 К	5	2	+5;+12;-3	1200	33	КД-40	n-МОП	Фирма Panafa-
										com
MN601	16	32 К	4	8,33	5; 10; 14	1100	41	ПД-16	n-МОП	Фирйа Data Ge-
Z8000	14	48МХ8	16	8	+5		41		n-МОП	neral
INS8900D	16	64 К	4	2	5; 12; — 8	1300	45	КД-40	n-МОП
9440DC(DM, PC) TMS9900	16 16	64 К 32 К	4 16	12 3	+5 12; ±5	1000 1200	64 67	КД-40 ПД-64	И2Л n-МОП	Фирма Fairchild
TMS9980JL(NL)	16	8К	16	2,5	12; ±5	855	70	КД-40,	n-МОП	JL — керамиче-
								ПД-40		ский корпус,
TMS9980A	16	—	16	10	12; 2=5	1200	70	—	n-МОП	NL — пласт-
TMS9985	16	—	16	5	+5	—	—	—	n-МОП	массовый
СР1600 СР1600А D8086	16 16 16	64 К 64 К 1МХ8	8 8 8	3,3 5 5	12; 5; — 3 12; 5; — 3 +5	900 900 1400	87 87 111	КД-40 КД-40	n-МОП n-МОП НМОП	Фирма Ge-j neral Inst

Таблица 3.14. Микропроцессорные секции

Тип	Разряд­ность	о 3§ ГГйн	Тактовая частота, МГц	Напряжение питания, В	Pпот,мВт	Число микроко­манд	Тип кор­пуса и количест­во ВЫВО­ДОВ	Тип управляющей памяти	Техноло­гия
MCI 0800 (М)	4	—	100	— 5; 2; — 2	1600	16	ПД-48	МС 10801	эсл
9405АДС	4	8	13	+5	800	64	ПД-24	9406	И2Л
(АДМ, АРС)								SN54LS482
SBP0400ACJ	4	10	5	+5	1000	76	КД-40	SN54LS482	И2Л
SBP0401ACJ	4	10	5	+5	1500	76	КД-40	SN54LS482	И2Л
SBP0400ACN	4	10	5	+5	1000	76	ПД-40	SN74LS482	И2Л
SBP0401ACN	4	10	5	+5	1500	76	ПД-40	SN54LS482	И2Л
SBP0400AMJ	4	10	5	+5	1000	76	КД-40	SN74LS482	И2Л
SBP0401AMJ	3	10	5	+5	1500	76	КД-40	SN54LS482	И2Л
SN54LS481J	4	—	10	+5	1000	210	ПД-48	SN74LS482	ттлш
SN74LS481J(N) 2901 АРС	4 4	10 16	10 25	+5 +5	1000 2400	210 512	ПД-48 ПД-40	АМ2929 АМ2911	ттлш ттлш
АМ2901АДМ	4	16	15	+5	1,3- 103	512	КД-40	АМ2909, АМ2911	ттлш
АМ2901АДС	4	16	12	+5	1.4.103	512	КД-40	АМ2909, АМ2911	ттлш
AM2901AFM	4	16	12	4-5	1,4-Ю3	512	КП-42	АМ2909, АМ2911	ттлш
AM2901FM	4	16	8,3	+5	1,4- 10*	512	КП-42	АМ2909, АМ2911	ттлш
IDM2901ADM	4	16	16	+5	1,4-103	512	КД-40	АМ2909, АМ2911	эсл
IDM2901ANC	4	16	16	+5	1,3- 103	512	ПД-40	АМ2909, АМ2911	эсл
IDM2901ADC	4	16	16	+5	1,3- 103	512	КД-40	АМ2909, АМ2911	эсл
IDM2901ADM	4	16	15	+5	1,4-Ю3	512	КД-40	АМ2909, АМ2911	эсл
IDM2901AFM	4	16	15	+5	1,4-Ю3	512	КД-40	АМ2909, АМ2911	эсл
N2901-11	4	16	25	+5	1,3- 103	512	КД-40	АМ2909, АМ2Э11	ТТЛ

<


Таблица 3.15. Однокристальные микро-ЭВМ

Тип	Разряд­ность	Встроенное	Число ли­ний вво­да-вывода	Тактовая частота, МГц	Напряже­ние пита­ния, В	Pпот, мВт	Число команд	Тип кор­пуса и число вы­водов	Техноло­гия	Дополнительные сведения
ОЗУ, бит	ПЗУ, бит
С8748-4	8	64X8	1 КХ8	27	6	+5	1300	95	—	n-МОП
F3870DC(DM, PC,	8	64X8	2КХ8	32	4	+5	1000	76	КД-40,	n-МОП
DL, PL, PM)									ПД-40
MC6803EP(L, P)	8	128X8	2КХ8	31	3,58	+5	—	31	ПД-40	n-МОП
MC6805L(P)	8	64X8	1 КХ8	—	4	+5	—	—	—	n-МОП
PIC1650 PIC 1655	8/12	32X8	512X12	32	1	+5	350	31	КД-40	n-МОП	12-разряд­ ная адрес- ная шина
PIC 1670	8/12	32X8	1 КХ12	32	1	+5	350	31	КД-40	n-МОП
P8035-4 D8035-4	} <	64X8	256X8	27	6	+5	1300	95	—	n-МОП
РЯП48	ч
i OUrrO D8048	} 8	64X8	1КХ8	27	6	+5	675	96	ПД-40	n-МОП
РЯПЧР	1
a O*JOv7 D8039	} 8	128X8	0	27	11	+5	700	96	ПД-40	n-МОП
D8049	8	128X8	2КХ8	27	11	4-5	700	96	ПД-40	n-МОУ
P8021	8	64X8	1 КХ8	21	4	+5	300	70	ПД-28	n-МОП
P8022	8	64X8	2КХ8	27	4	+5	400	74	КД-40	n-МОП	Встроенный АЦП
Р8051	8	128x8	1КХ8	32	12	—	—	—	ПД-40	НМОП
R6500	I 8	64X8	2КХ8	32	4	4-5	700	56	ПД-40	—
R6501	)
SY6500	} 8	64X8	2КХ8	32	2	+5	500	53	—	n-МОП	—
SY6501	J
Z8	8	128X8	2КХ8	32	8	+5	—	129	—	n-МОП
8041	} 8	64X8	1 КХ8	18	6	4-5	—	90	—	n-МОП	8741 с ППЗУ
8741	J
87С48	8	64X8	1 КХ8	18	6	3 — 12	50	90	—	КМОП
МК3872 МК3873	8 8	64X8 128X8	4КХ8 2КХ8	32 32	4 4	+5 4-5	435	76 70	—	n-МОП n-МОП	Имеет последо­вательный ка­нал ввода-вы­вода
СОР 1804	8	64X8	2КХ8	13	8	5 — 10	—	102	—	кмоп/ кнс
TMS9940M	16	128X8	2КХ8	32	5	4-5	—	68	—	n-МОП
TMS9940E	16	128X8	2КХ8	32	5	4-5	~	68		n-МОП	Имеет встроен­ное ППЗУ
Z8611	8	128X8	4КХ8	—	8	4-5	—	—	—	n-МОП
Z8612 (Z8613) Z8671	8 8 8	128X8 128X8 128X8	Нет Нет 2КХ8	—	8 8 8	-4-4-4- 1 СЯ СЛ СЯ	—	—	Е	n-МОП n-МОП n-МОП
Z8681	8	128X8	Нет		8	Ч- Сг				n-МОП	Расширяется до 62 Кбайт внеш­ней памятью или каналами ввода -вывода

<


3.3. ПОЛУПРОВОДНИКОВЫЕ ЗАПОМИНАЮЩИЕ УСТРОЙСТВА

По конструктивно-технологическому признаку полупроводнико­вые запоминающие устройства (ЗУ) делятся на два больших клас­са: ЗУ на основе МОП-структур и биполярные. Среди МОП-струк­тур выделяют р-канальные, <-канальные и комплементарные (КМОП) ЗУ. Последние могут изготавливаться либо в монолитном кремнии, либо на основе структур кремний на сапфире (КНС ЗУ). Биполяр­ные ЗУ в зависимости от типа используемой логики бывают ЭСЛ-типа, ТТЛ-типа или ТТЛ с диодами Шоттки и на основе инжекци-онной логики (И2Л).

По функциональному назначению и областям применения ЗУ подразделяются на оперативные с произвольной выборкой инфор­мации (ОЗУ), применяющиеся, например, в основной памяти вычис­лительных машин, и постоянные ЗУ с программированием на ста­дии изготовления (ПЗУ) или пользователем (ППЗУ), предназначен­ные для хранения программ или для блоков микропрограммного управления вычислительных машин, генераторов символов, таблиц. Разновидностью ППЗУ являются ЗУ с перепрограммированием — так называемые репрограммируемые ЗУ (РПЗУ), применяемые для отладки программ, когда необходима многократная смена инфор­мации.

По схемотехническому принципу построения ячеек запоминаю­щей матрицы либо электронного обрамления ЗУ бывают статичес­кого и динамического типов.

В динамических ЗУ информация хранится в виде электрическо­го заряда на МОП-конденсаторе. Вследствие утечки накопленного заряда требуется его регенерация. Необходимость использования дополнительных схем регенерации и иногда трех источников пита­ния с различным напряжением является недостатком схем данного типа. Однако благодаря большей степени интеграции и низкой стоимости ЗУ этого класса широко применяются в основной памяти вычислительных машин, в периферийных и буферных устройствах. Серийно выпускаются динамические ОЗУ емкостью до 64 Кбит и ведутся разработки ОЗУ емкостью 256 и 512 Кбит на одном крис­талле.

В отличие от ОЗУ динамического типа в запоминающей ячейке статических ОЗУ используются потенциальные триггеры.


Поэтому для этих ОЗУ в регенерации необходимости нет. Для их работы, как правило, необходим только один источник питания. Современ­ные статические ОЗУ по принципу действия можно разделить на три класса:

1) нетактируемые ОЗУ, в которых каждое изменение адреса вы­зывает получение нового результата, если кристалл выбран. По­требляемый ток и, следовательно, рассеиваемая мощность не зави­сят от того, выбран или не выбран кристалл. Примерами ЗУ дан­ного типа служат изделия 2613 фирмы Signetics, 4044 фирмы

Таблица 3.16. Оперативные статические запоминающие устройства емкостью 4 Кбит

Тип	Информа­ционная емкость (битХ разряд)	Время вы­борки адреса, но	Время цикла записи, не	рпот- мВт	Тип корпуса и количество вы­водов
	n-МОП-типа
TMS4045-15JDL (JL, NL)	1024x4	150	150	550	КД-18, ПД-18
TMS40L45-20JL(NL)	1024X4	200	200	330	ПД-18
TMS40L47-20JDL	1024X4	200	200	330	ПД-20, КД-18
(JL, NL)
TMS4047-20JDL(JL, NL)	1024X4	200	200	550	КД-20, ПД-20
TMS40L45-25JDL (JL, NL)	1024X4	250	250	330	КД-18, ПД-18
TMS40L47-25JDL (JL, NL)	1024X4	250	250	330	КД-20, ПД-20
TMS4047-25JDL(JL, NL)	1024x4	250	250	550	КД-20, ПД-20
TMS4045-45JDL(JL, NL)	1024X4	450	450	550	КД-18, ПД-18
C2142-2	1024X4	200	200	475	КД-18
C2142L-2	1024X4	200	200	325	КД-18
D2114-2	1024x4	200	200	525	КД-18
D2114L-2	1024X4	200	200	370	КД-18
P2114-2DC, (2PC)	1024X4	200	200	500	КД-18, ПД-18
P2114-3 D2114-3	1024X4	300	300	525	ПД-18
P2114L-3 D2114L-3	1024X4	300	300	385	ПД-18
C2142	1024X4	450	450	475	КД-20
AM9130DDC (DPC)	1024X4	250	395	578	КД-22, ПД-22
AM9131CDM, (CPC, CDC)	1024x4	300	470	578	КД-22, ПД-22
AM9131BPC,	1024X4	400	620	578	КД-22, ПД-22
(BDC, BDM)
D2 147-3	4096 X 1	55	55	850	ПД-18
D2147	4096 X 1	70	70	750	ПД-18
D2147L	4096X1	70	70	675	ПД-18
D2141-2	4096 X 1	120	120	350	ПД-18
D2141-3	4096X1	150	150	350	ПД-18
D2141L-3	4096X1	150	150	200	ПД-18
D2141-4	4096X1	200	200	275	ПД-18
D2141-5	4096X1	250	250	275	КД-18
D2141L-5	4096 X 1	250	250	200	КД-18
TMS4044-15JDL(JL, NL)	4096X1	150	150	440	ПД-18, КД-18
TMS40L44-20JDL (JL, NL)	4096 X 1	200	200	275	ПД-18, КД-18
TMS4046-20JDL(JL, NL)	4096 X 1	200	200	440	ПД-20, КД-20
TMS40L44-25JDL(JL NL)	4096 X 1	250	250	275	КД-18 ПД-18
TMS4046-25JDL(JL, NL)	4096 X 1	250	250	440	КД-20, ПД-20

<


Продолжение табл. 3.16

TMS4044-45JDUJL, NL)	4096 X 1	450	450	440	КД-18, ПД-18
MK4104J-4, J-34, N-4	4096 X 1	250	385	150	ПД-18
MK4104J-35 }
MK4104N-5	4096X1	300	460	150	ПД-18
MK4104N-35 j
MK4104J-6, (N-6)	4096 X 1	350	535	150	ПД-18
ЭСЛ-типа
MB 7077	1024X4	25	20	625	КД-22
F 10470 DC	4096 X1	30	25	1000	ПД-18
F100470DC, (PC)	4096X1	35	25	877	ПД-18, КП-18
КМОП-типа
HMI-6514-2 HMI-6519-9	1024x4	270	240	0,25	ПД-18
NMC-6514J-2 NMC-6514J-9	1024X4	300	420	0,25	—
HMI-6514-5	1024X4	320	420	2,5	ПД-18
HMI-6533-2 HMI-6533-9	1024X4	350	475	0,5	ПД-22
HM9-6533-2	1024X4	350	475	0,5	КП-22
MWS5H4-5D, (5E)	1024X4	650	500	0,5	КД-18, ПД-18
MWS5114-D, (E)	1024X4	650	500	0,25	КД-18, ПД-18
HMI-6504-2 HM I -6504-9	4096 X 1	270	350	0,25	ПД-18
HM9-6504-2	4096X1	270	350	0,25	КП-18
NMC-6504J-2 NMC-6504J-9	4096X1	300	420	0,25	—
HMI -6504-5	4096-X 1	320	420	2,5	ПД-18
HMI-6543-2	4096 X 1	350	475	0,5	ПД-22
HM9-6543-2	4096 X 1	350	475	0,5	КП-22
NMC6504J-5 NMC6504-N-5	4096X1	350	500	2,5	—
ТТЛ-типа
SN54S400J(N)		[
SN54S401J(N)	4096X1	75	75	500	— —
SN74S400J(N)
SN74S401
HM2540	4096 X 1	45	35	575	ПД-18
N82S400A-1 N82S401A-1	4096X1	45	70	775	КД-18
N82S400-1 N82S401-1	4096X1	45	35	775	КД-18
93470DC, (PC) 93471DC, (PC)	4096x1	55	30	950	ПД-18
93470DM 1 93471DM	4096X1	55	30	1000	ПД-18

<


1. Для ЗУ КМОП-типа указана потребляемая мощность в режиме хранения.

Texas Instr., 7141 фирмы Intersil емкостью 4КХ1 и 2614 фирмы Signetics, 2114 фирмы Intel, 4045 фирмы Texas Instr. емкостью 1КХ4;

2) тактируемые ОЗУ, в которых каждый раз для получения ре­зультата надо выбирать кристалл, а затем возвращаться к невы­бранному состоянию для перезарядки внутренних цепей. Потребляе­мый ток в невыбранном состоянии обычно меньше, длительность цикла примерно в 1,5 раза больше времени выборки адреса. Приме­ром ЗУ такого типа служат изделия 4104 фирмы Mostek и 6104 фир­мы Zilog с организацией 4КХ1 и 6114 фирмы Zilog с организа­цией 1КХ4;

3) нетактируемые ОЗУ с уменьшением потребляемой мощности, если кристалл не выбран (в режиме хранения информации). При­мером таких ЗУ являются изделия 2147 и 2141 фирмы Intel. Вре­мя выборки адреса равно длительности цикла. Статические ЗУ та­кого типа наиболее перспективны.

Постоянные запоминающие устройства выпускаются двух ти­пов: программируемые в условиях изготовления с помощью фото­шаблона (так называемые масочные ПЗУ) и однократно програм­мируемые в условиях эксплуатации (ППЗУ). Программирование осуществляется пережиганием плавких перемычек из нихрома, спла­вов титана или поликристаллического кремния либо запатентован­ным фирмой Intersil методом миграции алюминия при лавинном пробое, в результате чего транзистор в матрице трансформируется в диод, закорачивающий соответствующие шины. Недостатком ППЗУ является однократное программирование. Возможность jie-однократно изменять информацию присуща РПЗУ. Выпускаемые в настоящее время РПЗУ относятся к двум типам: РПЗУ с плавающим затвором и со стиранием информации ультрафиолетовыми лучами (типов FAMOS) и РПЗУ на основе МНОП-структур с электричес­ким стиранием и программированием. В 1982 г. появился новый класс электрически стираемых РПЗУ на основе двузатворных n-МОП-структур, в которых один затвор — плавающий — использу­ется для хранения заряда, другой — управляющий — для управле­ния процессом записи и стирания информации (например, РПЗУ 2816, 2817 фирмы Intel).


В табл. 3.16, 3. 17 приведены параметры наиболее широко применяемых статических ОЗУ емкостью 4 Кбит и однократно программируемых ППЗУ емкостью свыше 1Кбит.

Таблица 3.17. Однократно электрически программируемые постоянные запоминающие устройства

Тип	Информаци­онная ем­кость ,битХ разряд	о a If 8,13 < ffl то	А	Тип корпуса и количество вы­водов
10149F	256X4	20	750	ПД-16
GXB10149	256X4	20	780	ПД-16
MCM10149F(L)	256X4	25	676	КП-16,	ПД-16
НМ1-7610А5 НМЗ-7610А5	} 256X4	40	650	ПД-16
93417DC(FC, PC) 93427DC(FC, PC)	} 256X4	45	550	КД-16, ПД-16	КП-16,
D3621-1	256X4	50	650	ПД-16
DM74S287J(N) DM74S387J(N)	} 256X4	50	650	ПД-16
63LS140F	256X4	55	325	КП-16
93417DM(FM) 93427DM(FM)	} 256X4	60	550	КД-16,	КП-16
AM27S10DC(DM)	256X4	60	550	ПД-16
29662DM 29663 DM	| 256X4	75	650
HM1-6611-A2 HM1-6611-A9	1 256X4	250	2,5	ПД-16
НМЭ-6611-А2	256X4	250	2,5	КП-16
HM9-6611-2 HM9-6611-9	1 256X4	350	0,5	ПД-16,	КП-16
53RA281J(N) 63RA281J(N)	1 256X8	30	550	ПД-24
HM1-7625R5 HM3-7625R5	| 256X8	60	925	ПД-16,	ПД-24
N82S114J(N)	256X8	60	875	КД-24,	ПД-24
6308-1 6309-1	1 256X8	70	775	ПД-20
6335- IF (J)	256X8	70	850	КП-24,	ПД-24
MCM7620LDC MCM7621LDC	} 512X4	70	325	ПД-16
HM1-7620A5, HM3-7620A5	} 512X4	45	650	ПД-16
93436DC(FC) 93446DC(FC)	} 512X4	50	650	КД-16,	КП-16
DM74S570J(N) 93436DM(FM) 93446DM(FM)	512X4 | 512X4	55 60	650 650	ПД-16 КД-16,	КП-16
D3602A-2	) —
D3622A-2	[ 512X4	60	700	ПД-16
D3602
D3602A	512X4	70	700	ПД-16

<


Продолжение табл. 3.17

Тип	Информаци­онная ем­кость, битХ X разряд	и < я ад­ iS - * X сц И °-° о-о <и ЙЮ 0.	в сн &<и О- S	Тип корпуса и количество вы­водов
MCM7620DC MCM7621DC	1 512X4	70	500	ПД-16
MCM7620DM MCM7621DM	} 512X4	85	500	ПД-16
D3602-4 D3622-4	} 512x4	90	700	ПД-16
D3602-6	512X4	90	650	ПД-16
М3602	512X4	90	700	ПД-16
D3304	512X8	70	950	ПД-24
D3304A	512X8	90	950	ПД-24
D3304A6	512X8	90	700	ПД-24
S(N)82S146F S(N)82S147F	} 512X8	45	775	ПД-20
HM1-7640AR5, НМ1-7640А5	1 512X8	50	900	ПД-24
93438DC(FC, PC) 93448DC(FC, PC)	} 512X8	55	875	КД-24, КП-24, ПД-24
D3604A-2 D3624A-2	| 512X8	60	875	ПД-24
N82S115J(N)	512X8	60	875	КД-24, ПД-24
D3604 D3624	} 512X8	70	950	ПД-24
D3604A D3624A	| 512X8	70	875	ПД-24
MCM7640D(DC) MCM7640DM	512X8 512X8	70 85	700 700	ПД-24 ПД-24
SN54S474J(W) SN54S475J(W) D3604-4	} 512X8 512X8	85 90	600 950	КП-24, ПД-24 ПД-24
D3604-6	512X8	90	735	ПД-24
D3604A	512X8	90	650	ПД-24
MD3604	512X8	90	950	ПД-24
S82S115F	512X8	SO	925	ПД-24, КД-24
SN74S476J(N) SN74S477J(N)	} 1024X4	40	475	ПД-18
93452DC(PC) 93453DC(PC)	} 1024X4	55	850	ПД-18
D3605-2 D3625-2	| 1024X4	60	750	ПД-18
D3605	i 1024X4	70	750	ПД-18
D3G25	j
			i

Продолжение табл. 3.17

Тип	Информаци­онная ем­кость, битХ разряд	Время выборки адреса, не	Pпот, мВт	Тип корпуса и количество выводов
С3605А-1 С3605А	1024X4 1024X4	60 60	700 700	КД-18 КД-18
SN74S478J(N) SN74S479J(N)	1024X8	45	625	ПД-24
DM87S180J(N)	1024X8	60	850	ПД-24
НШ -7680-5	1024x8	60	850	ПД-24
MCM7680DC MCM7681DC	1024X8	70	750	ПД-24
D3608
D3628	1024X8	80	950	ПД-24
D3608-4
D3628-4	1024X8	100	950	ПД-24
SN74S452J(N SN74S453J(N)	2048X8	50	625	ПД-24
MCM7684DC
MCM7685DC	2048X8	70	600	—
HM 1-76 16-2,
HM 1-76 160-2
HM 1-76 16 1-2	2048X8	80	900	ПД-24
HM9-76 160-2
MCM7684DM MCM7685DM	} 2048X8	85	700	КД-24
DM87S190J(N;	2048X8	70	875
S82S190J(N)	2048X8	100	925	КД-24, ПД-24
N82S190J(N)	2048X8	80	875	ПД-24
3636 B-l	2048X8	35	800
935 10M	2048X8	45	—
82HS191	2048X8	60	875	ПД-24
MB7138H	2048X8	45	945	ПД-24
M3636	2048X8	80	926
HA-6616	2048X8	200	50
HA-6646	4096X4	200	50	—
82S195	4096X4	70	800
82S321	4096X8	90	875	—
3632	4096X8	40	775	—
MB7142H	4096X8	55	970 i	ПД-24

<


ПРИЛОЖЕНИЕ. ТИПОВЫЕ КОРПУСЫ ИМС







Перечень зарубежных ИМС, вошедших в справочник

Тип ИМС	1  Стр. тип ИМС	Стр,	Тип ИМС	Стр
53RA281	126	93452	127	ADC-ET10	62
54LS261	102	93453	127	ADC-ET12	62
63LS140 63RA281	126 126	93470  93471	125 125	1 ADC-NC8 ADC0800	62 62
74S261	102	93510	128	ADC0801	62
87С48 82HS191	121 128	А109 А205	22 48	ADC0802 ADC0803	62 62
82S195	128	A211	48	ADC0804	62
82S321	128	AD504	22	ADC0808	63
93S43	102	AD505	22	ADC0809	63
2650	116	AD507	22	ADC0816	63
2901	119	AD509	22	ADC0817	63
3632	128	AD512	22	ADC856	62
3636	128	AD517	22	ADD3501	62
3701	72	AD518	22	ADX118	22
4143	60	AD542	22	ADX218	22
4144	60	AD544	22	ADX318	22
4145 6308 6309 6335	60 126 126 126	AD559 AD561 AD562 AD565	56 56 56 5fi	АМ2505 AM25L05 AM25LS14 AM25S05	102 102 ЮЗ 102
£041	126 II AD570	q]	AM27S10	126
8700	60 AD571	pi	АМ405	22
8701	60 AD574	6	АМ406	22
8702	60 AD580	85	АМ450	22
8703	60 AD581	85	АМ452	22
8704	60 AD7501	72 74	АМ460	22
8705 8741	60 AD7502 121 AD7503	72	АМ462 АМ464	22 22
8750 9344 9405	60 102 1 19	AD7506 AD7507 AD75H	76 74 70	АМ490- 2 AM 1000 AM 1001	22 60 60
9440	118	AD7512	66	AM 1002	60
10 149 29 662 29664 37002 37 003	126 126 126 70,72 72	AD7513 AD7516 AD7519 AD7520 AD7522	66 70 70 56 56	АМ2009 АМ2505 АМ2901 АМ3705 АМ6300	72 102 119 74 86
37 052	74	AD7523	К6	АМ9130	323
37 053 37 082	74 74	AD7524 AD7530	56 S6	АМ9131 В109	123 24
37 083	74	AD7531	56	С2142	123
93417	126	AD7550	61	С3605	128
93 427	126	AD7570	61	С8080	117
93 436	126	ADC-EK8	62	С8085	117
93 438	127	adc-ekio	62	С8748-4	120
93 446 93 448	126 127	ADC-EK12 ADC-ET8	62 62	СА108 СА208	24 24

<


Продолжение

Тип ИМС	Стр.	Тип ИМС	Стр	Тип ИМС	Стр.
СА308	24	DAC0801	57	ESM1432	48
СА741	24	DAC0802	57	ESM1532	48
СА3078	24	DAC0806	57	ESM1632	48
САЗ 100	24	DAC0807	57	ESM1732	48
С A3 130	24	DAC0808	57	F3870	120
САЗ 140	24	DAC-UP8	57	F 10470	124
САЗ 160	24	DG171	66	F 100470	124
СА6078А	24	DG173	66	F 1001 83	102
CD4016	70	DG175	66	GXB10149	126
CD4052	72	DG200	66	HA909	24
CD 4053	72	DG300	66	HA911	24
CD4067	76	DG301	66	HA1301	24
CD4097	76	DG302	66	HA 1303	24
CDP1802	117	DG303	66	HA 1306	48
CDP1804	121	DG304	66	HA 1308	48
СР1600	118	DG305	66	HA 1309	48
СР1600А	119	DG306	66	HA1310	48
D2114	123	DG307	66	HA1311	48
D2141	123	DG381	66	HA1312	48
D2147	123	DG384	66	HA1313	48
D3304	127	DG387	66	ПА1314	48
D3602	126,	DG390	66	HA1316	49
	127	DG501	72	HA1322	49
D3604	127	DG503	72	HA 1324	49
D3605	127	DG506	76	HA 1325	49
D3608	128	DG507	76	HA2050	24
D3G21	126	DG508	76	HA2055	24
D3622	126	DG509	72	HA2060	24
D3624	127	DG511	72	HA2065	24
D3625	127	DGMlll	66	HA2101	24
D3628	128	DGM122	68	HA2107	24
D8035	120	DM74S287	126	HA2201	24
D8039	120	DM74S387	126	HA2107	24
D8048	120	DM74S570	126	HA2201	24
D8049	120	DM7875	102	HA2207	24
D8080A	117	DM87S180	128	HA2500	24
D8086	118	DM87S190	128	IIA2502	24
D ACT 1200	56	DM1605	86	HA2505	24
DAC-01	56	ESM222	48	HA2510	24
DAC-1C8	57	ESM231	48	HA2512	24
DAC-1C10	57	ESM432	48	HA2515	24
DAG -02	56	ESM532	48	HA2520	24
DAC-03	56	ESM632	48	HA2522	24
DAC-04	56	ESM700	80	HA2525	24
DAC-08	56	ESM732	48	HA2530	24
DAC-76	57	ESM1231	48	HA2535	24
DACSO	57	ESM1406	80	HA2-2600	26
DAC0800	57	ESM1410	80	HA2-2602	26
	ирииилжение
Тип ИМС	Стр.	Тип ИМС	Стр.	Тип ИМС	Стр.
HA2-2605 .	26	HMI-6514	124	L143	83
НА2620	26	HMI-651	124	L146	83
НА2622	26	HMI-6533	124	L148	26
НА2625	26	HMI-6543	124	L192	80
НА2-2640	26	HMI-6611	126	L200	83
НА2-2645	26	HMI-7610	126	LAS 14	83
НА2-2700	26	НМ 1-7616	128	LAS15	83
НА 1-2704	26	HMI-7620	126	LAS 16	83
НА 1-2705	26	HMI-7625	126	LAS 18	83
НА2-2900	26	HMI-7640	127	LAS 19	83
НА2-2904	26	HMI-7680	128	LAS723	83
НА2-2905	26	HMI-76160	128	LAS 1400	81
НА5100-2	26	HMI-76161	128	LAS 1500	81
НА5190	26	НМЗ-7610	126	LAS 1600	81
НА6616	128	НМЗ-7620	126	LAS 1800	81
НА6646	128	НМЗ-7625	126	LAS 1900	81
НА 17741	24	НМ9-6504	124	LAS3905	81
HI506	76,78	НМ9-6533	124	LF151	26
HI507	78	НМ9-6543	124	LF155	26
HI508	78	НМ9-6611	126	LF156	26
HI509	78	НМ9-76160	128	LF157	26
HI516	78	HS1000	76	LF255	26
HI518	78	HS3140	58	LF256	26
HI562	57	ICL7101	63	LF257	26
HI 1080	57	ICL7103	63	LF355	26
НИ 085	57	ICL7104	63	LF356	26
! НИ800	66,68	ICL7106	63	LF357	28
! HI1818	76	ICL7107	63	LF13741	28
HI 1828	76	ICL7600	26	LFT356	28
HI 1840	76	ICL761I	26	LH0075	80
HI5040	68	IDM2901	U9	LH0076	80
HI5041	68	IH5060	76	LH117	83
HI5042	68	Ш5070	76	LH217	83
HI5043	68	IH5140	68	LH317	83
HI5044	68	Ш5141	68	LM10	28
HI5045	68	IH5142	68	LM781	80
Н 15046	68	IH5143	70	LM101	28
HI5048	68	IH5144	76	LM107	28
HI5049	68	IH5145	70	LM108	28
HI5050	68	IH6108	78	LM109	81
HI5051	68	IH6118	78	LM112	28
Н 15607	67	JM6l00	117	LM117	83
HI5608	57	INS8900	118	LM118	27
HI5609	57	LI15	26	LM120	8!
HI5610	57	L123	83	LM123	81
HI5612	57	L129	81	LM125	84
НМ2540	124	L130	81	LM126	84
HMI-6504	124	L131	80	LM127	84
		L141	26

<
Продолжение

Тип НМС	Стр	Тип ИМС	Стр.	Тип ИМС	Стр.
LM136	85	LM709	28	MCI 556	30
LM137	83	LM723	83	MCI 568	84
LM138	84	LM725	28	MCI 709	30
LM145	81	LM741	28	j MC1712	30
LM150	83	LM748	28	MCI 741	30
LM19G	84	LM1408	58	MCI 748	30
LM199	85	LM1508	58	MCI 776	30
LM20!	28	LM3999	85	MC3408	58
LM207	28	LM4250	28	MC3410	58
LM208	28	M3636	128	MC3412	58
LM209	81	M5102	49	MC3420	86
LM212	28	M5112	49	MC3421	86
LM216	28	M5133	28	MC3476	30
LM2L7	83	M514I	28	MC3510	59
LM218	28	M51709	28	MC3512	59
LM220	81	MAA501	30	MC3520	86
LM223	81	MAA502	30	МС3521	86
LM225	84	MAA503	30	MC6800	116
LM226	84	MAA504	30	MC68AOO	116
LM227	84	MAA725	30	MC68A09	116
LM237	83	MAA741	30	MC68BOO	116
LM238	84	MAA748	30	MC68B09	116
LM245	81	MB7077	124	MC6803	120
LM250	83	MB7138	128	MC6805	120
LM299	85	MB7142	128	MC6809	116
LM301	28	MBA810	49	MC6890	59
LM307	28	MCI 403	85	MC7700	80
LM308	28	MCI 503	85	MC7800	80
LM309	81	MCI 406	58	MC78MOO	80
LM312	28	MCI 408	58	MC7900	81
LM316	28	MCI 420	30	MC79MOO	80
LM317	83	MCI 430	30	MC10183	102
LM318	28	MCI 431	30	MCI 0287	102
LM320	81	MCI 433	30	MC 10317	63
LM323	81	MCI 436	30	MCI 03 18	59
LM325	84	MCI 439	30	MCI 0800	118
LM326	84	MCI 454	49	MCI 4433	63
LM327	84	MCI 456	30	MCI 4554	102
LM337	83	MCI 468	84	MC34001	32
LM338	84	MCI 506	58	MC35001	32
LM340	80	MCI 508	58	MCM7620	126,
LM341	80	MCI 520	30		127
LM342	80	MCI 530	30	MCM7621	126,
LM345	81	MCI 531	30		127
LM350	83	MCI 533	30	MCM7640	127
LM380	49	MCI 536	30	MCM7680	128
LM383	49	MCI 53 9	30	MCM7681	128
LM399	85	MCI 554	49	MCM7684	128
Тип ИМС	Стр.	Тип ИМС	Стр.	Тип ИМС	Стр.
МСМ7685	128	N82S147	127	PM157	34
МСМ10149	126	N82S190	128	PM255	34
MD3604	127	N82S400	125	PM256	34
MDA2010	49	N82S401	125	PM257	34
MDA2020	49	N2901	119	PM355	34
МК3872	121	NE530	32	PM356	37
МК3873	121	NE531	32	PC357	37
МК4104	124	NE535	32	PM725	37
MLM101	32	NE536	32	PM741	37
MLM107	32	NE538	32	R6501	121
MLM108	32	NE5007	59	R6500	121
MLM109	81	NE5008	59	RCA3085	83
MLM201	32	NE5009	59	RC4194	84
MLM207	32	NE5018	59	REF01	85
MLM208	32	NE5118	59	REF02	85
MLM209	81	NE5534	32	RM723	83
MLM301	32	NE5551	84	RM4194	84
MLM307	32	NE5552	84	RM4195	84
MLM308	32	NE5553	84	S54LS261	102
MLM309	81	NE5554	84	S82S115	127
ММ451	66	NE5555	84	S82S146	127
MM 454	70	NMC6504	124	S92S147	127
MM550	66	NMC6514	124	S82S190	128
MM551	66	ОР01	32	SA709	36
MM554	70	ОР02	32	SA741	36
MM4504	72	ОР05	32	SBP0400	119
MM5504	72	ОР07	34	SBP0401	119
MN563	59	ОР08	34	SBP9900	118
MN601	118	ОР12	34	SDA5010	63
MN1610	118	ОР15	34	SDB6020	63
MPC4	72	ОР16	34	SE530	36
MPC8	74	ОР17	34	SE531	36
MFC 16	76	ОР20	34	SE535	36
MP5010	85	Р2114	123	SE538	36
MPY8	102	Р8021	120	SE5534	36
MPY12	102	Р8022	120	SE5551	84
MPY16	103	Р8035	120	SE5552	84
MPY24	103	Р8039	120	SE5553	84
MUX88	74	Р8048	120	SE5554	84
MVD409	76	Р8051	121	SE5555	84
MVD807	76	Р8080	116,	SE6560	86
MV808	76		117	SFC2100	83
MV1606	76	Р8085	117	SFC2101	36
MWS5114	124	PIC 1650	120	SFC2107	36
N74LS261	102	PIC 1655	120	SFC2108	36
N82S114	126	PJC1670	120	SFC2109	81
N82S1 15	127	PAH 55	34	SFC2118	36
N82S146	127	PM156	34	SFC2200-	83
1 Тип ИМС Стр.	Тип ИМС	Стр.	Тип ИМС	Стр.
SFC2201 36	SG4501	84	SN74LS73	89
SFC2207 36	SJ3002	66	SN74LS76	89
SFC2208 36	SJ3705	72	SN74LS78	89
SFC2209 81	SL402	49	SN74LS90	98
SFC2218 36	SL403	49	SN74LS91	96
SFC2300 83	SL442	86	SN74LS92	98
SFC2301 36	SL541	38	SN74LS93	98
SFC2307 36	SL701	38	SN74LS95	94
SFC2308 36	SL702	38	SN74LS96	94
SFC2309 81	SL748	38	SN74LS107	89
SFC2315 36	SL7800	80	SN74LS109	89
SFC2318 36	SL78MOO	80	SN74LS122	90
SFC2376 83	SM1605	86	SN74LS123	90
SFC2476 36	SN25LS14	103	SN74LS124	90
SFC2709 36	SN52101	38	SN74LS138	91
SFC2723 83	SN52107	38	SN74LS139	92
SFC2741 36	SN52108	38	SN74LS160	98
SFC2748 36	SN52660	38	SN74LS161	98
SFC2761 36	SN52702	38	SN74LS162	98
SFC2776 36	SN52709	38	SN74LS163	98
SFC2778 36	SN52741	38	SN74LS164	96
SFC2800 81	SN52748	38	SN74LS165	96
SFC28618 36	SN52770	38	SN74LS166	96
SG101 36	SN52771	38	SN74LS168	99
SG107 36	SN52777	38	SN74LS169	99
SG117 83	SN72723	38	SN74LS173	94
SG127 83	SN72301	38	SN74LS174	94
SG201 36	SN72307	38	SN74LS175	94
SG207 36	SN72308	38	SN74LS183	101
SG307 36	SN72660	38	SN74LS190	99
SG327 83	SN72702	38	SN74LS191	99
SG741 36	SN72709	38	SN74LS192	99
SG748 36	SN72741	38	SN74LS193	99
SG1250 36	SN72748	38	SN74LS194	94
SG1501 84	SN72770	38	SN74LS195	94
SG1502 84	SN72771	38	SN74LS196	99
SG1524 86	SN72777	38	SN74LS197	100
SG1525 86	SN54LS26	102	SN74LS221	90
SG1526 86	SN54LS384	ЮЗ	SN74LS247	92
SG1660 36	SN54S400	124	SN74LS248	92
SG1760 36	SN54S401	124	SN74LS249	92
SG2250 38	SN54S474	127	SN74LS261	102
SG2502 84	SN54S475	127	SN74LS273	95
SG2524 86	SN54LS481	119	SN74LS274	102
SG3250 38	SN74LS42	91	SN74LS283	101
SG3501 84	SN74LS47	91	SN74LS290	100
SG3502 84	SN74LS48	91	SN74LS293	100
SG3524 86	SN74LS49	91	SN74LS295	95
Тип ИМС	Стр.	Тип ИМС	Стр. 1	Тип ИМС	Стр.
SN74LS299	95	SN74S476	127	SN74174	94
SN74LS322	96	SN74S477	127	SN74175	94
SN74LS323	95	SN74S478	128	SN74176	99
SN74LS324	90	SN74S479	128	SN74177	99
SN74LS325	90	SN7442	91	SN74178	94
SN74LS326	90	SN7443	91	SN74179	94
SN74LS327	90	SN7444	91	SN74190	99
SN74LS373	95	SN7445	91	SN74192	99
SN74LS374	95	SN7446	91	SN74193	99
SN74LS377	95	SN7447	91	SN74195	94
SN74LS378	95	SN7448	91	SN74196	99
SN74LS379	95	SN7472	89	SN74197	100
SN74LS384	103	SN7473	89	SN74198	95
SN74LS385	101	SN7474	89	SN74199	95
SN74LS390	100	SN7476	89	SN7422I	90
SN74LS395	95	SN7480	101	SN74246	92
SN74LS396	96	SN7482	101	SN74247	92
SN74LS481	119	SN7483	101	SN74248	92
SN74LS490	100	SN7490	98	SN74249	92
SN74LS568	100	SN7491	96	SN74273	95
SN74LS569	100	SN7493	98	SN74278	95
SN74LS668	100	SN7494	96	SN74283	101
SN74LS673	96	SN7495	94	SN74284	102
SN74S124	90	SN7496	94	SN74285	102
SN74S138	91	SN74104	89	SN74290	100
SN74S139	92	SN74105	89	SN74293	100
SN74S160	98	SN74107	89	SN74376	95
SN74S161	98	SN74109	89	SN74390	100
SN74S162	98	SN74110	89	SN74393	100
SN74S163	98	SN74111	89	SN74490	100
SN74S168	99	SN74112	89	SN74492	100
SN74S169	99	SN74113	89	SP9768	59
SN74S174	94	SN74114	89	SSS725	38
SN74S175	94	SN7412I	90	SSS741	38
SN74S194	94	SN74122	90	SSS1408	59
SN74S195	94	SN74123	90	SU536T	38
SN74S196	99	SN74141	92	SY6500	121
SN74S197	100	SN74145 -	92	SY6501	121
SN74S274	102	SN74154	92	ТАА241	38
SN74S281	95	SN74155	92	ТААЗОО	49
SN74S283	101	SN74156	92	ТАА435	49
SN74S299	95	SN74160	98	ТАА521	38
SN74S373	95	SN74161	98	ТАА522	38
SN74S374	95	SN74162	98	ТАА611	49
SN74S400	124	SN74163	98	ТАА861	40
SN74S401	124	SN74164	96	ТАА865	40
SN74S452	128	SN74166	96	ТАА221	40
SN74S453	128	SN74173	94	ТАА222	40
Тип ИМС	I Стр.	Тип ИМС	Стр.	Тип ИМС	Стр.
TBA435	80	TDA2870	51	TLE0157	40
TBA625	80	TDA3000	51	TL061	40
TBAG41	50	TDA4250	40	TL066	40
TBASOO	50	TDS0118	40	TL071 -	40
TBA800	50	TDB0123	81	TL080	40
TBA810	50	TDB0148	40	TL081 v	42
TBA820	50	TDB0155	40	TL087	42
TBA915	50	TDB0156	40	TL088	42
ТС А 160	50	TDB0157	40	TL494	86
TCA520	40	TDB0723	83	TL495	86
TCA680	40	TDB0791	40	TL497	86
TCA760	50	TDB1200	81	TL507	63
TCA830	50	TDB7800	81	TL0661	40
TCA940	50	TOGO 123	81	TL0871	42
IDA	40	TDC0155	40	TL0881	42
TDA0741	40	TOGO 156	40	TL1709	42
TDA0748	40	TOGO 157	40	TL1723	83
IDA 10 10	50	TDC1001	63	TL1741	42
IDA 103 4	40	TDC1002	63	TL3723	83
IDA 1037	50	TDC1003	102	TMS4044	123, 124
TDA1060	86	TDC1007	63	TMS40L44	123
IDA 1405	80	TDC1008	102	TMS4045	123
TDA1412	80	TDC1010	103	TMS40L45	123
TDA1415	80	TDC1014	63	TMS4046	123
TDA2002	50	TDC1016	59	TMS4047	123
TDA2010	51	TDC1021	63	TMS40L47	123
TDA2020	51	TDE0123	81	TMS9900	118
TDA2030	51	TDE0155	40	TMS994	121
TDA2611	51	TDE0156	40	TMS9980	118
Тип ИМС	Стр.	Тип ИМС	Стр.	Тип ИМС	Стр.
ТМС9985	118	мА777	44	UL1493	51
цА78	81, 83	мА783	51	UL1495	51
цА78	60	мА791	44	UL1496	51
цА79	83	мА799	44	UL1497	51
цА79	83	мА7307	51	UL1498	51
цА101	42
цА107	42	мА7800	81	ULS2139	44
цА108	42	мА7900	80	ULN2151	44
цА109	81	мА540	86	ULN2171	44
цА201	42	мAF155	44	ULS2139	44
цА207	42	мАР156	44	ULS2151	44
цА208	42	мАР157	44	UL.S2171	44
ЦА209	81	мАР355	44	Z8	121
ЦА301	42	мAF356	44
цА307	42	мAF357	44	Z80	117
цА308	42	yAF771	44	Z8000	118
цАЗОЭ	81	ЦАР40	86	Z8611	121
fxA702	42	U110	44	Z8612	121
ЦА706 цА709	51 42	UL1401	51	Z8613	121
|хА714	42	UL1402	51	Z8671	121
цА714	42	UL1403	51	Z8681	121
цА715	42	UL1405	51
fxA723	83	UL1461	51	ZN423	85
уА725	42	UL1480	51	ZN432	63
JJ.A740	42
цА741	42	UL1481	51	ZN433	63
J.A748	42	UL1490	51
цА759	~£в 44	UL1491	51	ZN458	85
(ЛА776	44	UL1492	51	ZN1066	86

<
ББК 32.844.1

К 95

УДК 621.3.049.77( — 87) (03);

Рецензент М. А. Бендрековский

К95

Кутыркин Ю. М. и др.

Зарубежные интегральные микросхемы широко­го применения: Справочник/Ю. М. Кутыркин, А. В. Нефедов, А. М. Савченко; Под ред. А.А.Чернышева. — М.: Энергоатомиздат, 1984. — 144 с., ил. 55 к. 200 000 экз.

В справочнике приведены условные обозначения и электрические параметры широко распространенных зарубежных аналоговых и циф­ровых микросхем.

Справочник рассчитан на инженеров и техников, а также на ши­рокий круг читателей, занимающихся эксплуатацией и ремонтом за­рубежной электронной аппаратуры.

К

2403000000-092 051(01)-84

252-84

ББК 32.844.1 6ФО.З

ЮРИЙ МИХАЙЛОВИЧ КУТЫРКИН АНАТОЛИЙ ВЛАДИМИРОВИЧ НЕФЕДОВ АНАТОЛИЙ МИХАЙЛОВИЧ САВЧЕНКО

Редактор Н. Н. Горюнов Редактор издательства Л. Д. Никулина Художественный редактор Т. А. Дворецкова Технический редактор А. С. Давыдова Корректор 3. Б. Драновская

ИБ № 3038

Сдано в набор 24.08.83. Подписано в печать 16.01.84. Т-04146. Формат 84Х108 1/32. Бумага типографская № 2. Гарнитура литературная. Печать высокая. Усл. печ. л. 7,56. Усл. кр.-отт. 7,82. Уч.-изд. 10,7. Тираж 200000 экз. Заказ № 562. Цена 55 к.

Энергоатомиздат, 113114, Москва, М-114, Шлюзовая наб.. 10

Владимирская типография <Союзполиграфкрома> при Государственном комитете СССР по делам издательств, полиграфия и книжной торговли 600000, г. Владимир, Октябрьский проспект, д. 7

Энергоатомиздат, 1984

OCR Pirat

---

---
