Задержка цифрового выхода tDO не

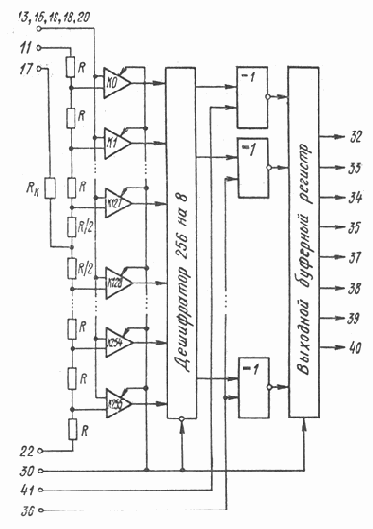

Функциональная схема

Назначение выводов: 1...10 - свободные; 11 - опорное напряжение Uоп1; 13,15,16,18,20 - входы (аналоговый сигнал); 14,19 - общий (аналоговая земля); 17 - вывод корректировки нелинейности; 22 - опорное напряжение Uоп2; 28,43 - напряжение питания Uп1; 29,42 - общий (цифровая земля); 30 - тактовый сигнал; 32 - вход 8 (младший разряд); 33 - выход 7; 34 - выход 6; 35 - выход 5; 36 - управление выходным кодом, вход 2 (УКВ2); 37 - выход 4; 38 - выход 3; 39 - выход 2; 40 - выход 1 (старший разряд); 41 - управление выходным кодом, вход 1 (УКВ1); 47...50 - напряжение питания -Uп2; 12,21,23...27,31,44...46,51...64 - свободные.

1	Номинальное напряжение питания     Uп1     Uп2	5 В 5 % -6 В 3 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Ток потребления     от источника питания Uп1     от источника питания Uп2	не более 35 мА не более |-450| мА
5	Напряжение смещения нуля на входе	-0,1...0,1 В
6	Абсолютная погрешность преобразования в конечной точке шкалы	-0,1...0,1 В
7	Ток потребления от источника опорного напряжения	не более 35 мА
8	Входной ток высокого уровня	не более 75 мкА
9	Входной ток низкого уровня	не более |-2| мА
10	Входной ток смещения нуля	не более 500 мкА
11	Нелинейность	-0,1...0,1 МЗР
12	Дифференциальная нелинейность	-0,1...0,1 МЗР
13	Время преобразования	не более 100 нс

Микросхема представляют собой быстродействующий 8-разрядный АЦП параллельного типа с частотой преобразования 20 МГц и предназначена для преобразования входных сигналов в один из потенциальных кодов: двоичный (прямой и обратный) и дополняющий (прямой и обратный). Не требуется внешней схемы выборки и хранения. Совместимы с ТТЛ схемами. Кждый из 256 компараторов напряжения прямым входом подключен к определенной точке резисторного делителя опорного напряжения, а инвертирующие входы компараторов объеденены и образуют аналоговый вход АЦП. Линейка компараторов формирует унитарный (термометрический) код, соответствующий уровню входного напряжения. Делителем опорного напряжения, формирующим пороговый уровень компаратора, служит низкоомный резисторный делитель. Варьируя опорными напряжениями на входах делителя можно компенсировать абсолютную погрешность преобразования в конечной точке шкалы и напряжения смещения нуля на входе. Вывод от средней точки делителя служит для корректировки нелинейности (подключая его к верхнему или нижнему входам делителя опорного напряжения в зависимости от знака нелинейности, можно скорректировать нелинейность на
