FULLOPEN Системная переменная

список команд

(Только чтение)

Тип: целый

Не сохранен

Начальное значение:

Указывает, частично ли открыт текущий рисунок

Нет процедур..

FULLPLOTPATH Системная переменная

список команд

Тип: целый

Сохранен в: реестр

Начальное значение: 1

Определяет, отправлен ли весь файл рисунка в буфер печати

Нет процедур..

ГИПЕРССЫЛКА Команда

список команд

Создание гиперссылки для объекта или изменение существующей гиперссылки

Для вставки абсолютной гиперссылки на другой файл

Для создания гиперссылки на именованную позицию в файле другого приложения (не AutoCAD)

Для редактирования гиперссылки, подключенной к графическому объекту

Для удаления гиперссылки из графического объекта

Для открытия файла, на который указывает гиперссылка

Для создания относительной гиперссылки

ГИПЕРССЫЛКА Команда

список процедур

Для вставки абсолютной гиперссылки на другой файл

В области рисования выбрать один или несколько объектов.

Выберите меню "Вставка" » "Гиперссылка".

Выполнить одно из следующих действий:

В поле "Введите имя файла или Web-страницы" ввести имя файла (вместе с путем), на который должен производиться переход.

Нажмите кнопку "Файл". Перейдите к файлу, который необходимо связать с гиперссылкой. Нажать "Открыть".

(Дополнительно) Если создается гиперссылка на рисунок AutoCAD, выберите "Позиция", чтобы указать именованную позицию в рисунке, куда должен осуществляться переход по гиперссылке, а затем выполните следующие действия.

Выбрать именованную позицию.

Нажать "ОК".

(Не обязательно) В поле "Пояснение к гиперссылке" ввести текст отображаемого на экране пояснения.

Нажать "ОК".

Командная строка: ГИПЕРССЫЛКА

ГИПЕРССЫЛКА Команда

список процедур

Для создания гиперссылки на именованную позицию в файле другого приложения (не AutoCAD)

Создать гиперссылку (см. процедуру

Выберите меню "Вставка" » "Гиперссылка".

Выбрать графические объекты для связывания с гиперссылкой.

В поле "Введите имя файла или Web-страницы" после введенного имени файла, на который должен выполняться переход, ввести символ решетки (#) и имя позиции. Между именем файла, символом решетки (#) и именем позиции не должно быть пробелов.

Нажать "ОК".

Командная строка: ГИПЕРССЫЛКА

ГИПЕРССЫЛКА Команда

список процедур

Для редактирования гиперссылки, подключенной к графическому объекту

Выберите меню "Вставка" » "Гиперссылка".

В области рисования выбрать один или несколько объектов, имеющих одну и ту же гиперссылку.

Введите новые значения в диалоговом окне "Редактирование гиперссылки". Нажать "ОК".

Командная строка: ГИПЕРССЫЛКА

ГИПЕРССЫЛКА Команда

список процедур

Для удаления гиперссылки из графического объекта

В области рисования выбрать один или несколько объектов, имеющих одну и ту же гиперссылку.

Выберите меню "Вставка" » "Гиперссылка".

В области рисования выбрать один или несколько объектов, имеющих одну и ту же гиперссылку.

Нажмите "Удалить гиперссылку". Нажать "ОК".

Командная строка: ГИПЕРССЫЛКА

ГИПЕРССЫЛКА Команда

список процедур

Для открытия файла, на который указывает гиперссылка

В области рисования выбрать объект, имеющий гиперссылку.

Использовать один из следующих методов для перехода по ссылке:

Нажав клавишу CTRL, щелкнуть мышью на гиперссылке.

Щелкнуть правой кнопкой мыши. Выберите "Гиперссылка". Выберите имя нужной гиперссылки. Каждая гиперссылка имеет либо пояснение, либо полный URL до файла, на который она указывает.

ПримечаниеЕсли пользователь отключил отображение курсора гиперссылки, то опция "Гиперссылка" становится недоступной в контекстном меню. В диалоговом окне "Параметры" на

вкладке "Пользовательские"

можно включить курсор гиперссылки, всплывающие подсказки и контекстное меню. Для возможности открытия файлов, связанных с гиперссылками, системная переменная PICKFIRST должна иметь значение 1.

ГИПЕРССЫЛКА Команда

список процедур

Для создания относительной гиперссылки

Выберите меню "Вставка" » "Гиперссылка".

В области рисования выбрать один или несколько объектов.

Ввести имя файла, подключаемого к гиперссылке, в поле "Введите имя файла или Web-страницы".

Сведения о пути вводить не нужно, иначе гиперссылка будет абсолютной.

Нажать "ОК".

Командная строка: ГИПЕРССЫЛКА

ГИПЕРСВОЙСТВА Команда

список команд

Управляет отображением курсора, подсказок и контекстного меню для гиперссылок

Для вставки абсолютной гиперссылки на другой файл

Для создания гиперссылки на именованную позицию в файле другого приложения (не AutoCAD)

Для редактирования гиперссылки, подключенной к графическому объекту

Для удаления гиперссылки из графического объекта

Для открытия файла, на который указывает гиперссылка

Для включения и отключения курсора на гиперссылках

Для задания пути, используемого для всех относительных гиперссылок в рисунке

Для создания относительной гиперссылки

ГИПЕРСВОЙСТВА Команда

список процедур

Для вставки абсолютной гиперссылки на другой файл

В области рисования выбрать один или несколько объектов.

Выберите меню "Вставка" » "Гиперссылка".

Выполнить одно из следующих действий:

Нажмите кнопку "Файл". Перейдите к файлу, который необходимо связать с гиперссылкой. Нажать "Открыть".

Выбрать именованную позицию.

Нажать "ОК".

(Не обязательно) В поле "Пояснение к гиперссылке" ввести текст отображаемого на экране пояснения.

Нажать "ОК".

Командная строка: ГИПЕРССЫЛКА

ГИПЕРСВОЙСТВА Команда

список процедур

Для создания гиперссылки на именованную позицию в файле другого приложения (не AutoCAD)

Создать гиперссылку (см. процедуру

Выберите меню "Вставка" » "Гиперссылка".

Выбрать графические объекты для связывания с гиперссылкой.

Нажать "ОК".

Командная строка: ГИПЕРССЫЛКА

ГИПЕРСВОЙСТВА Команда

список процедур

Для редактирования гиперссылки, подключенной к графическому объекту

Выберите меню "Вставка" » "Гиперссылка".

В области рисования выбрать один или несколько объектов, имеющих одну и ту же гиперссылку.

Введите новые значения в диалоговом окне "Редактирование гиперссылки". Нажать "ОК".

Командная строка: ГИПЕРССЫЛКА

ГИПЕРСВОЙСТВА Команда

список процедур

Для удаления гиперссылки из графического объекта

В области рисования выбрать один или несколько объектов, имеющих одну и ту же гиперссылку.

Выберите меню "Вставка" » "Гиперссылка".

В области рисования выбрать один или несколько объектов, имеющих одну и ту же гиперссылку.

Нажмите "Удалить гиперссылку". Нажать "ОК".

Командная строка: ГИПЕРССЫЛКА

ГИПЕРСВОЙСТВА Команда

список процедур

Для открытия файла, на который указывает гиперссылка

В области рисования выбрать объект, имеющий гиперссылку.

Использовать один из следующих методов для перехода по ссылке:

Нажав клавишу CTRL, щелкнуть мышью на гиперссылке.

вкладке "Пользовательские"

ГИПЕРСВОЙСТВА Команда

список процедур

Для включения и отключения курсора на гиперссылках

Щелкнуть меню "Сервис" » "Параметры".

В диалоговом окне "Параметры" на вкладке "Пользовательские" выбрать или отключить опцию "Курсор, подсказки и контекстное меню".

Нажать "Применить" или "ОК".

Командная строка: НАСТРОЙКА

ГИПЕРСВОЙСТВА Команда

список процедур

Для задания пути, используемого для всех относительных гиперссылок в рисунке

Выберите меню "Файл" » "Свойства рисунка".

На вкладке "Документ" введите относительный путь в поле "База гиперссылки".

Нажать "ОК".

Командная строка: СВОЙСТВАРИС

ГИПЕРСВОЙСТВА Команда

список процедур

Для создания относительной гиперссылки

Выберите меню "Вставка" » "Гиперссылка".

В области рисования выбрать один или несколько объектов.

Ввести имя файла, подключаемого к гиперссылке, в поле "Введите имя файла или Web-страницы".

Сведения о пути вводить не нужно, иначе гиперссылка будет абсолютной.

Нажать "ОК".

Командная строка: ГИПЕРССЫЛКА

ГЛАЗ Команда

список команд

Вызов окна «Общий вид»

Для зумирования с помощью окна "Общий вид"

Для панорамирования с помощью окна "Общий вид"

Для вывода всего рисунка в окне "Общий вид"

Для изменения размера изображения в окне "Общий вид"

ГЛАЗ Команда

список процедур

Для зумирования с помощью окна "Общий вид"

Щелкните меню "Вид" » Общий вид.

В окне "Общий вид" щелкать мышью внутри рамки вида до тех пор, пока не появится стрелка.

Переместить курсор вправо для уменьшения видимых размеров объектов. Переместить курсор влево для увеличения видимых размеров объектов.

Щелкнуть правой кнопкой мыши для завершения операции зумирования.

Командная строка: ГЛАЗ

ГЛАЗ Команда

список процедур

Для панорамирования с помощью окна "Общий вид"

Щелкните меню "Вид" » Общий вид.

В окне "Общий вид" щелкать мышью внутри рамки вида до тех пор, пока не появится перекрестье.

Переместить курсор для смены вида.

Щелкнуть правой кнопкой мыши для завершения операции панорамирования.

Командная строка: ГЛАЗ

ГЛАЗ Команда

список процедур

Для вывода всего рисунка в окне "Общий вид"

Щелкните меню "Вид" » Общий вид.

В окне "Общий вид" откройте меню "Вид" » Полный.

Командная строка: ГЛАЗ

ГЛАЗ Команда

список процедур

Для изменения размера изображения в окне "Общий вид"

Щелкните меню "Вид" » Общий вид.

На панели окна "Общий вид" нажать кнопку "Увеличить" или "Уменьшить".

ПримечаниеЕсли в окне "Общий вид" виден рисунок полностью, пункт меню "Уменьшить" и соответствующая кнопка панели становятся недоступны. Если текущий вид примерно совпадает с показанной в окне частью рисунка, недоступными становятся пункт и кнопка "Увеличить".

Командная строка: ГЛАЗ

ГРАДИЕНТ Команда

список команд

Заполняет замкнутую область или выбранные объекты градиентной заливкой

Для нанесения одноцветной градиентной заливки

Для нанесения двухцветной градиентной заливки

Для редактирования градиентной заливки

ГРАДИЕНТ Команда

список процедур

Для нанесения одноцветной градиентной заливки

Щелкните меню "Рисование" » "Штриховка".

В диалоговом окне "Штриховка и градиент" выберите "Добавить" "Точки выбора" или "Добавить" "Выбрать объекты".

Задайте внутреннюю точку или выберите объект, а затем нажмите ENTER.

В диалоговом окне "Штриховка и градиент" на вкладке "Градиент" выберите "Один цвет".

Если необходимо изменить цвет, нажмите кнопку [...] рядом с цветом.

В диалоговом окне "Выбор цвета" с помощью указателя "Темнее/светлее" настройте цвет.

Перемещение указателя вправо создает эффект перехода от более темного цвета к более светлому.

Перемещение указателя влево создает эффект перехода от более светлого цвета к более темному.

Выбрать образец заливки и произвести следующие настройки:

Для создания симметричной заливки взвести флажок «По центру».

Ввести угол наклона.

Кнопка "Просмотр" позволяет контролировать результат. Для возврата к диалоговому окну и выполнения настроек нажмите клавишу ENTER или щелкните правой кнопкой мыши.

После того, как требуемый эффект достигнут, в диалоговом окне "Штриховка и градиент" нажмите "ОК" для создания градиентной заливки.

Панель Рисование

Командная строка: ШТРИХ

ГРАДИЕНТ Команда

список процедур

Для нанесения двухцветной градиентной заливки

Щелкните меню "Рисование" » "Штриховка".

В диалоговом окне "Штриховка и градиент" выберите "Добавить" "Точки выбора" или "Добавить" "Выбрать объекты".

Задайте внутреннюю точку или выберите объект, а затем нажмите ENTER.

В диалоговом окне "Штриховка и градиент" на вкладке "Градиент" выберите "Два цвета".

Двухцветная заливка создает эффект плавного перехода одного цвета в другой.

Выбрать цвета можно в диалоговом окне "Выбор цвета", которое вызывается нажатием кнопки [...].

Выбрать образец заливки и произвести следующие настройки:

Для создания симметричной заливки взвести флажок «По центру».

Ввести угол наклона.

Панель Рисование

Командная строка: ШТРИХ

ГРАДИЕНТ Команда

список процедур

Для редактирования градиентной заливки

Для редактирования градиентной заливки необходимо дважды щелкнуть на ней.

Группы пользователей Autodesk

GRIDMODE Системная переменная

список команд

Тип: целый

Сохранен в: рисунок

Начальное значение: 0

Указывает, включена или отключена сетка

Нет процедур..

Группы пользователей Autodesk

GRIDUNIT Системная переменная

список команд

Тип: 2D-point

Сохранен в: рисунок

Начальное значение: 0.5000,0.5000

Указывает размер ячейки сетки на текущем видовом экране по X и Y

Нет процедур..

Группы пользователей Autodesk

GRIPBLOCK Системная переменная

список команд

Тип: целый

Сохранен в: реестр

Начальное значение: 0

Управляет ручками внутри блоков

Нет процедур..

Группы пользователей Autodesk

GRIPCOLOR Системная переменная

список команд

Тип: целый

Сохранен в: реестр

Начальное значение: 160

Управляет цветом невыбранных ручек

Нет процедур..

Группы пользователей Autodesk

GRIPDYNCOLOR Системная переменная

список команд

Тип: целый

Сохранен в: реестр

Начальное значение: 140

Управляет цветом специальных ручек для динамических блоков

Нет процедур..

Группы пользователей Autodesk

GRIPHOT Системная переменная

список команд

Тип: целый

Сохранен в: реестр

Начальное значение: 1

Управляет цветом выбранных ручек

Нет процедур..

Группы пользователей Autodesk

GRIPHOVER Системная переменная

список команд

Тип: целый

Сохранен в: реестр

Начальное значение: 3

Управляет цветом заполнения невыбранной ручки, когда курсор останавливается над ней

Нет процедур..

Группы пользователей Autodesk

GRIPOBJLIMIT Системная переменная

список команд

Тип: целый

Сохранен в: реестр

Начальное значение: 100

Подавляет ручки, если исходный набор содержит больше объектов, чем задано

Нет процедур..

Группы пользователей Autodesk

GRIPS Системная переменная

список команд

Тип: целый

Сохранен в: реестр

Начальное значение: 1

Управляет использованием набора ручек при растягивании, перемещении, повороте, масштабировании и зеркальном отображении объектов

Для масштабирования объектов с помощью ручек

Группы пользователей Autodesk

GRIPS Системная переменная

список процедур

Для масштабирования объектов с помощью ручек

Выбрать объекты для масштабирования.

Выбрать базовую ручку на объекте.

Заданная ручка подсвечивается, и включается режим по умолчанию "Растягивание".

Включить режим "Перемещение", последовательно нажимая ENTER для циклического переключения режимов ручек.

Нужный режим можно также выбрать, щелкнув правой кнопкой мыши и выбрав соответствующую опцию из контекстного меню.

Переместить устройство указания и щелкнуть.

Группы пользователей Autodesk

GRIPSIZE Системная переменная

список команд

Тип: целый

Сохранен в: реестр

Начальное значение: 5

Устанавливает размер квадрата, изображающего ручку (в пикселах)

Нет процедур..

Группы пользователей Autodesk

GRIPTIPS Системная переменная

список команд

Тип: целый

Сохранен в: реестр

Начальное значение: 1

Управляет подсказками для ручки при наведении курсора на ручку пользовательского объекта, поддерживающего подсказки к ручкам

Нет процедур..

ГРУППА Команда

список команд

Создание именованных наборов объектов (групп) и управление ими

Для создания группы

Для переключения режима выбора групп

Для удаления именованной группы

Для переупорядочения элементов группы

ГРУППА Команда

список процедур

Для создания группы

В командной строке ввести группа.

В группе "Идентификация группы" диалогового окна "Группы объектов" ввести имя группы и пояснение к ней.

Нажать кнопку "Новая".

Диалоговое окно временно закрывается.

Выбрать объекты и нажать ENTER.

Нажать "ОК".

Командная строка: ГРУППА

ГРУППА Команда

список процедур

Для переключения режима выбора групп

Для включения и отключения режима выбора групп можно использовать комбинации клавиш CTRL + H или SHIFT + CTRL + A .

ГРУППА Команда

список процедур

Для удаления именованной группы

В командной строке ввести группа.

В диалоговом окне "Группы объектов" выбрать имя группы из списка.

В группе опций "Изменение группы" выбрать "Расчленить".

Нажать "ОК".

Группа удаляется.

Командная строка: ГРУППА

ГРУППА Команда

список процедур

Для переупорядочения элементов группы

В командной строке ввести группа.

В группе опций "Изменение группы" диалогового окна "Группы объектов" нажать кнопку "Переупорядочить".

В списке "Имя группы" диалогового окна "Порядок объектов в группе" выбрать группу для переупорядочения.

Для просмотра текущего порядка группы нажать кнопку "Подсветить".

С помощью кнопок "Предыдущий" и "Следующий" диалогового окна "Группа объектов" просмотреть порядок объектов в группе. Нажмите кнопку "ОК", если завершен просмотр порядка объектов.

В поле "Взять из позиции" диалогового окна "Порядок объектов в группе" ввести порядковый номер объекта.

В поле "Переместить в позицию" ввести номер новой позиции.

В поле "Количество объектов" ввести количество объектов, порядок которых меняется. Нажать кнопку "Переупорядочить".

Нажать "OK" для закрытия каждого диалогового окна.

Командная строка: ГРУППА

HALOGAP Системная переменная

список команд

Тип: целый

Сохранен в: рисунок

Начальное значение: 0

Указывает отображение зазора в области покрытия одного объекта другим

Нет процедур..

HANDLES Системная переменная

список команд

Для отображения координат точки

Щелкнуть меню "Сервис" » Сведения » Координаты.

Указать точку, координаты которой нужно определить.

Значения координат X, Y, Z выводятся в командной строке.

Панель Сведения

Командная строка: ID

ID Команда

список процедур

Для визуального определения местоположения точки

Щелкнуть меню "Сервис" » Сведения » Координаты.

В командной строке ввести значения координат точки, местоположение которой нужно визуально определить.

Если системная переменная BLIPMODE включена, в заданной точке ставится маркер в виде маленького крестика.

Панель Сведения

Командная строка: ID

ID Команда

список процедур

Для вычисления расстояния и угла

Щелкните меню "Сервис" » Сведения » Расстояние.

Указать первую и вторую точки, между которыми требуется определить расстояние.

Отображается краткий отчет в командной строке.

Панель Сведения

Командная строка: ДИСТ

IMAGEHLT Системная переменная

список команд

Тип: целый

Сохранен в: реестр

Начальное значение: 0

Управляет режимом подсветки растровых изображений при выборе

Нет процедур..

ИМПОРТ Команда

список команд

Импортирует файлы в различных форматах

Для открытия DXF-файла

Для открытия DXB-файла

Для импорта ACIS-файлов

Для импорта файлов 3D Studio

Для импорта WMF-файла

Для управления видимостью закрашенных фигур и широких линий в WMF-файлах

ИМПОРТ Команда

список процедур

Для открытия DXF-файла

Щелкнуть меню "Файл" » "Открыть".

В списке "Тип файла" диалогового окна "Выбор файла" выбрать "DXF (*.dxf)".

Найти и выбрать импортируемый DXF-файл или ввести имя файла в соответствующем поле.

Нажать "Открыть".

ИМПОРТ Команда

список процедур

Для открытия DXB-файла

Щелкните меню "Вставка" » "DXB".

В диалоговом окне "Выбор DXB-файла" найти и выбрать импортируемый DXB-файл.

Нажать "Открыть".

Командная строка: ИМПОРТД

ИМПОРТ Команда

список процедур

Для импорта ACIS-файлов

Щелкните меню "Вставка" » "ACIS".

В диалоговом окне "Выбор ACIS-файла" найти и выбрать импортируемый файл.

Нажать "Открыть".

Командная строка: ИМПОРТТЕЛ

ИМПОРТ Команда

список процедур

Для импорта файлов 3D Studio

Щелкните меню "Вставка" » "3D Studio".

В диалоговом окне "Импорт файла 3D Studio" найти и выбрать импортируемый файл.

Нажать "Открыть".

Командная строка: 3DSIN

ИМПОРТ Команда

список процедур

Для импорта WMF-файла

Щелкните меню "Вставка" » "WMF".

В диалоговом окне "Импорт WMF-файла" найти и выбрать импортируемый файл. Нажать "Открыть".

Указать точку вставки для WMF-файла.

Установить масштаб одним из следующих способов:

Ввести у (Угол) для задания масштаба с помощью воображаемой рамки, размеры которой соответствуют масштабу вставки. Второй угол рамки должен лежать выше и правее точки вставки, иначе будет вставлено зеркальное отражение изображения.

Ввести xyz для задания масштабных коэффициентов для трехмерного пространства.

Ввести значения масштабов по осям X и Y. Масштабы по горизонтали и вертикали могут быть различными. Масштабы по горизонтали и вертикали могут быть различными. Задать угол поворота. Введите более высокое значение, чтобы увеличить размер образа метафайла (введите 2, чтобы увеличить размер образа в два раза). Введите положительное число меньше 1, чтобы уменьшить образ. (введите .5 чтобы уменьшить размер образа в 2 раза). Обратите внимание, что использование этого параметра затрудняет импорт файла WMF определенных масштабов и размеров.

Задать угол поворота.

Командная строка: ИМПОРТМТФ

ИМПОРТ Команда

список процедур

Для управления видимостью закрашенных фигур и широких линий в WMF-файлах

Щелкните меню "Вставка" » "WMF".

В диалоговом окне "Импорт WMF" выберите "Сервис" » "Параметры".

В диалоговом окне "Параметры импорта из WMF" поднять или сбросить флажки "В каркасном виде" и "С широкими линиями". По умолчанию эти флажки подняты.

Нажать "ОК".

Выполнить импорт WMF-файла обычным образом.

Командная строка: ИМПОРТМТФ

ИМПОРТД Команда

список команд

Импорт двоичных файлов в специальной кодировке

Для открытия DXF-файла

Для открытия DXB-файла

Для импорта ACIS-файлов

Для импорта файлов 3D Studio

Для импорта WMF-файла

Для управления видимостью закрашенных фигур и широких линий в WMF-файлах

ИМПОРТД Команда

список процедур

Для открытия DXF-файла

Щелкнуть меню "Файл" » "Открыть".

В списке "Тип файла" диалогового окна "Выбор файла" выбрать "DXF (*.dxf)".

Найти и выбрать импортируемый DXF-файл или ввести имя файла в соответствующем поле.

Нажать "Открыть".

ИМПОРТД Команда

список процедур

Для открытия DXB-файла

Щелкните меню "Вставка" » "DXB".

В диалоговом окне "Выбор DXB-файла" найти и выбрать импортируемый DXB-файл.

Нажать "Открыть".

Командная строка: ИМПОРТД

ИМПОРТД Команда

список процедур

Для импорта ACIS-файлов

Щелкните меню "Вставка" » "ACIS".

В диалоговом окне "Выбор ACIS-файла" найти и выбрать импортируемый файл.

Нажать "Открыть".

Командная строка: ИМПОРТТЕЛ

ИМПОРТД Команда

список процедур

Для импорта файлов 3D Studio

Щелкните меню "Вставка" » "3D Studio".

В диалоговом окне "Импорт файла 3D Studio" найти и выбрать импортируемый файл.

Нажать "Открыть".

Командная строка: 3DSIN

ИМПОРТД Команда

список процедур

Для импорта WMF-файла

Щелкните меню "Вставка" » "WMF".

В диалоговом окне "Импорт WMF-файла" найти и выбрать импортируемый файл. Нажать "Открыть".

Указать точку вставки для WMF-файла.

Установить масштаб одним из следующих способов:

Ввести xyz для задания масштабных коэффициентов для трехмерного пространства.

Задать угол поворота.

Командная строка: ИМПОРТМТФ

ИМПОРТД Команда

список процедур

Для управления видимостью закрашенных фигур и широких линий в WMF-файлах

Щелкните меню "Вставка" » "WMF".

В диалоговом окне "Импорт WMF" выберите "Сервис" » "Параметры".

Нажать "ОК".

Выполнить импорт WMF-файла обычным образом.

Командная строка: ИМПОРТМТФ

ИМПОРТМТФ Команда

список процедур

Для открытия DXF-файла

Щелкнуть меню "Файл" » "Открыть".

В списке "Тип файла" диалогового окна "Выбор файла" выбрать "DXF (*.dxf)".

Найти и выбрать импортируемый DXF-файл или ввести имя файла в соответствующем поле.

Нажать "Открыть".

ИМПОРТМТФ Команда

список процедур

Для открытия DXB-файла

Щелкните меню "Вставка" » "DXB".

В диалоговом окне "Выбор DXB-файла" найти и выбрать импортируемый DXB-файл.

Нажать "Открыть".

Командная строка: ИМПОРТД

ИМПОРТМТФ Команда

список процедур

Для импорта ACIS-файлов

Щелкните меню "Вставка" » "ACIS".

В диалоговом окне "Выбор ACIS-файла" найти и выбрать импортируемый файл.

Нажать "Открыть".

Командная строка: ИМПОРТТЕЛ

ИМПОРТМТФ Команда

список процедур

Для импорта файлов 3D Studio

Щелкните меню "Вставка" » "3D Studio".

В диалоговом окне "Импорт файла 3D Studio" найти и выбрать импортируемый файл.

Нажать "Открыть".

Командная строка: 3DSIN

ИМПОРТМТФ Команда

список процедур

Для импорта WMF-файла

Щелкните меню "Вставка" » "WMF".

В диалоговом окне "Импорт WMF-файла" найти и выбрать импортируемый файл. Нажать "Открыть".

Указать точку вставки для WMF-файла.

Установить масштаб одним из следующих способов:

Ввести xyz для задания масштабных коэффициентов для трехмерного пространства.

Задать угол поворота.

Командная строка: ИМПОРТМТФ

ИМПОРТМТФ Команда

список процедур

Для управления видимостью закрашенных фигур и широких линий в WMF-файлах

Щелкните меню "Вставка" » "WMF".

В диалоговом окне "Импорт WMF" выберите "Сервис" » "Параметры".

Нажать "ОК".

Выполнить импорт WMF-файла обычным образом.

Командная строка: ИМПОРТМТФ

ИМПОРТМТФ Команда

список команд

Импорт метафайла Windows

Для открытия DXF-файла

Для открытия DXB-файла

Для импорта ACIS-файлов

Для импорта файлов 3D Studio

Для импорта WMF-файла

Для управления видимостью закрашенных фигур и широких линий в WMF-файлах

ИМПОРТПЛ Команда

список процедур

Для изменения настроек параметров листа

Выбрать вкладку листа, параметры которого необходимо изменить.

Щелкнуть меню "Файл" » "Диспетчер наборов параметров листов".

В Диспетчере наборов параметров листов в группе опций "Параметры листа" выбрать набор параметров, который требуется изменить.

Нажать кнопку "Изменить".

В диалоговом окне "Параметры листа" изменить нужные настройки. Нажать "OK".

В Диспетчере наборов параметров листов щелкнуть мышью на кнопке "Закрыть".

Панель Листы

Командная строка: ПАРАМЛИСТ

Контекстное меню: Щелкнуть правой кнопкой мыши вкладку листа. Выбрать "Диспетчер наборов параметров листов".

ИМПОРТПЛ Команда

список процедур

Для применения набора параметров одного листа к другому листу

Выбрать вкладку листа, к которому необходимо применить настройки параметров другого листа.

Щелкнуть меню "Файл" » "Диспетчер наборов параметров листов".

В Диспетчере наборов параметров листов в группе опций "Параметры листа" выбрать набор параметров листов, который надо применить к данному листу.

Нажать кнопку "Установить".

Нажать кнопку "Закрыть".

Панель Листы

Командная строка: ПАРАМЛИСТ

Контекстное меню: Щелкнуть правой кнопкой мыши вкладку листа. Выбрать "Диспетчер наборов параметров листов".

ИМПОРТПЛ Команда

список процедур

Для изменения конфигурации принтера или плоттера, определенного в параметрах листа

Выбрать вкладку листа, для которого необходимо определить принтер или плоттер.

Щелкнуть меню "Файл" » "Диспетчер наборов параметров листов".

Нажать кнопку "Изменить".

В диалоговом окне "Параметры листа" в группе "Принтер/Плоттер" нажать "Свойства".

В редакторе параметров плоттера изменить требуемые настройки. Нажать "OK".

В диалоговом окне "Параметры листа" нажать "ОК".

В Диспетчере наборов параметров листов щелкнуть мышью на кнопке "Закрыть".

Панель Листы

Командная строка: ПАРАМЛИСТ

Контекстное меню: Щелкнуть правой кнопкой мыши вкладку листа. Выбрать "Диспетчер наборов параметров листов".

ИМПОРТПЛ Команда

список процедур

Для задания формата листа

Выбрать вкладку листа, размер которого необходимо задать.

Щелкнуть меню "Файл" » "Диспетчер наборов параметров листов".

Нажать кнопку "Изменить".

В диалоговом окне "Параметры листа" в списке "Формат листа" выбрать формат листа. Нажать "OK".

В Диспетчере наборов параметров листов щелкнуть мышью на кнопке "Закрыть".

Панель Листы

Командная строка: ПАРАМЛИСТ

Контекстное меню: Щелкнуть правой кнопкой мыши вкладку листа. Выбрать "Диспетчер наборов параметров листов".

ИМПОРТПЛ Команда

список процедур

Для задания печатаемой области

Выбрать вкладку листа, для которого необходимо задать область печати и параметры отображения.

Щелкнуть меню "Файл" » "Диспетчер наборов параметров листов".

Нажать кнопку "Изменить".

В диалоговом окне "Параметры листа" в группе "Область печати" выбрать одну из следующих опций:

Лист. Печать всех объектов, находящихся в печатаемой области листа. Опция доступна только для вкладок "Лист".

Границы сетки. Печать в пределах границ сетки. Опция доступна только для вкладок "Модель".

Границы. Печать всех объектов на рисунке.

Экран. Печать всех объектов, отображаемых в пределах области рисования.

Вид. Печать сохраненного вида. Вид выбирается из предлагаемого списка именованных видов.

Рамка. Печать объектов в пределах задаваемой пользователем области. Выбрать опцию "Рамка" и затем в ответ на запрос указать нужную область. Кнопкой "Рамка" можно воспользоваться также, чтобы изменить заданную область.

Нажать "ОК".

В Диспетчере наборов параметров листов щелкнуть мышью на кнопке "Закрыть".

Панель Листы

Командная строка: ПАРАМЛИСТ

Контекстное меню: Щелкнуть правой кнопкой мыши вкладку листа. Выбрать "Диспетчер наборов параметров листов".

ИМПОРТПЛ Команда

список команд

Импорт набора параметров листа из другого файла рисунка во вновь создаваемый лист

Для изменения настроек параметров листа

Для применения набора параметров одного листа к другому листу

Для изменения конфигурации принтера или плоттера, определенного в параметрах листа

Для задания формата листа

Для задания печатаемой области

ИМПОРТТЕЛ Команда

список команд

Импортирует файлы формата ACIS и создает в рисунке соответствующие объекты: тела ACIS, 3М тела и области.

Для открытия DXF-файла

Для открытия DXB-файла

Для импорта ACIS-файлов

Для импорта файлов 3D Studio

Для импорта WMF-файла

Для управления видимостью закрашенных фигур и широких линий в WMF-файлах

ИМПОРТТЕЛ Команда

список процедур

Для открытия DXF-файла

Щелкнуть меню "Файл" » "Открыть".

В списке "Тип файла" диалогового окна "Выбор файла" выбрать "DXF (*.dxf)".

Найти и выбрать импортируемый DXF-файл или ввести имя файла в соответствующем поле.

Нажать "Открыть".

ИМПОРТТЕЛ Команда

список процедур

Для открытия DXB-файла

Щелкните меню "Вставка" » "DXB".

В диалоговом окне "Выбор DXB-файла" найти и выбрать импортируемый DXB-файл.

Нажать "Открыть".

Командная строка: ИМПОРТД

ИМПОРТТЕЛ Команда

список процедур

Для импорта ACIS-файлов

Щелкните меню "Вставка" » "ACIS".

В диалоговом окне "Выбор ACIS-файла" найти и выбрать импортируемый файл.

Нажать "Открыть".

Командная строка: ИМПОРТТЕЛ

ИМПОРТТЕЛ Команда

список процедур

Для импорта файлов 3D Studio

Щелкните меню "Вставка" » "3D Studio".

В диалоговом окне "Импорт файла 3D Studio" найти и выбрать импортируемый файл.

Нажать "Открыть".

Командная строка: 3DSIN

ИМПОРТТЕЛ Команда

список процедур

Для импорта WMF-файла

Щелкните меню "Вставка" » "WMF".

В диалоговом окне "Импорт WMF-файла" найти и выбрать импортируемый файл. Нажать "Открыть".

Указать точку вставки для WMF-файла.

Установить масштаб одним из следующих способов:

Ввести xyz для задания масштабных коэффициентов для трехмерного пространства.

Задать угол поворота.

Командная строка: ИМПОРТМТФ

ИМПОРТТЕЛ Команда

список процедур

Для управления видимостью закрашенных фигур и широких линий в WMF-файлах

Щелкните меню "Вставка" » "WMF".

В диалоговом окне "Импорт WMF" выберите "Сервис" » "Параметры".

Нажать "ОК".

Выполнить импорт WMF-файла обычным образом.

Командная строка: ИМПОРТМТФ

INDEXCTL Системная переменная

список команд

Тип: целый

Сохранен в: рисунок

Начальное значение: 0

Управляет созданием слоевых и пространственных индексов и сохранением их в файле рисунка

Нет процедур..

INETLOCATION Системная переменная

список команд

Тип: строковый

Сохранен в: реестр

Начальное значение: http://www.autodesk.com

Сохраняет адрес Интернета, используемый в команде БРАУЗЕР и в диалоговом окне "Просмотр Web"

Нет процедур..

ИНФО Команда

список команд

Отображает информацию об AutoCAD

Для создания рисунка по простейшему шаблону с помощью диалогового окна "Создание рисунка"

Для создания рисунка с помощью файла шаблона по умолчанию

Для создания рисунка с помощью Мастера

Для создания рисунка на основе выбранного шаблона

Для создания шаблона на основе рисунка

Для восстановления параметров простейших шаблонов

ИНФО Команда

список процедур

Для создания рисунка по простейшему шаблону с помощью диалогового окна "Создание рисунка"

Если необходимо, установите для системных переменных STARTUP и FILEDIA значение 1. В командной строке введите startup и 1, затем введите filedia и 1.

Щелкните меню "Файл" » "Создать".

В диалоговом окне "Создание нового рисунка" нажать "Простейший шаблон".

Установить переключатель "Единицы по умолчанию" в положение "Британские" или "Метрические".

Будет создан новый рисунок с именем drawing1.dwg. Точное имя нового рисунка зависит от его порядкового номера среди нескольких созданных рисунков. Например, имя следующего рисунка, созданного на основе шаблона, будет drawing2.dwg.

Командная строка: НОВЫЙ

ИНФО Команда

список процедур

Для создания рисунка с помощью файла шаблона по умолчанию

Если необходимо, присвоить системной переменной STARTUP значение 0, системной переменной FILEDIA значение 1. Для этого в командной строке ввести startup и 0. Затем ввести filedia и 1.

Щелкнуть меню "Сервис" » "Параметры".

В диалоговом окне "Параметры" откройте вкладку "Файлы" и в списке узлов щелкните значок "плюс" (+) для параметров шаблона. Щелкните значок "плюс" (+) для параметра "Папка для шаблона рисунка" и укажите путь к папке.

Щелкните значок "плюс" (+) у параметра "Имя файла шаблона по умолчанию" для команды БСОЗДАТЬ и укажите имя файла шаблона рисунка.

Нажать "ОК".

Нажать кнопку "Создать" на панели "Стандартная".

Создается новый рисунок с именем drawing1.dwg. Точное имя нового рисунка зависит от его порядкового номера среди нескольких созданных рисунков. Например, имя следующего рисунка, созданного на основе шаблона, будет drawing2.dwg.

Панель Стандартная

Командная строка: БСОЗДАТЬ

ИНФО Команда

список процедур

Для создания рисунка с помощью Мастера

Если необходимо, присвоить системным переменным STARTUP и FILEDIA значение 1.

Щелкните меню "Файл" » "Создать".

В диалоговом окне "Создание нового рисунка" нажать "Вызов Мастера".

Выбрать "Быстрая подготовка" или "Детальная подготовка".

Задать нужные значения параметров, используя кнопки "Назад" и "Далее" для перехода между страницами Мастера.

На последней странице Мастера нажать кнопку "Готово".

Командная строка: НОВЫЙ

ИНФО Команда

список процедур

Для создания рисунка на основе выбранного шаблона

Щелкните меню "Файл" » "Создать".

В диалоговом окне "Выбор шаблона" выберите шаблон из списка.

Нажмите кнопку "Открыть".

Будет создан рисунок с именем drawing1.dwg. Точное имя нового рисунка зависит от его порядкового номера среди нескольких созданных рисунков. Например, имя следующего рисунка, созданного на основе шаблона, будет drawing2.dwg.

Если необходимо создать рисунок, не используя шаблон, щелкните стрелку рядом с кнопкой "Открыть". Выберите в списке один из параметров "без шаблона".

Командная строка: НОВЫЙ

ИНФО Команда

список процедур

Для создания шаблона на основе рисунка

Щелкнуть меню "Файл" » "Открыть".

В диалоговом окне "Выбор файла", выберите файл, который будет использоваться в качестве шаблона.

Нажмите кнопку "OK".

Если необходимо удалить содержимое существующего файла, выберите меню "Изменить" » "Удалить".

На запрос "Выберите объекты" ввести все, чтобы выбрать все объекты, затем ввести и (Исключить) и выбрать рамку и основную надпись, чтобы исключить их из набора.

Щелкните меню "Файл" » "Сохранить как".

В диалоговом окне "Сохранение рисунка" в списке "Тип файла" выберите тип файла шаблона рисунка.

DWT-файлы необходимо сохранять в формате текущей версии программы. Чтобы создать файл DWT в формате предыдущей версии, сначала сохраните рисунок в формате DWG, а затем переименуйте его, сменив расширение .dwg на .dwt.

В поле "Имя файла" ввести имя шаблона.

Нажать кнопку "Сохранить".

Введите пояснения к шаблону.

Нажмите кнопку "OK".

Созданный шаблон записывается в папку template.

Панель Стандартная

Командная строка: ОТКРЫТЬ

ИНФО Команда

список процедур

Для восстановления параметров простейших шаблонов

Щелкните меню "Файл" » "Создать".

В диалоговом окне "Выбор шаблона" щелкните стрелку рядом с кнопкой "Открыть". Выберите из списка один из параметров:

Выбрать "Открыть без шаблона Британские" для восстановления acad.dwt

Выбрать "Открыть без шаблона Метрические" для восстановления acadiso.dwt

Создается рисунок с параметрами по умолчанию.

Щелкните меню "Файл" » "Сохранить как".

В диалоговом окне "Сохранение рисунка" в качестве типа файла выбрать "Шаблон рисунка". Сохраните рисунок с исходным именем или acad.dwt с британскими единицами измерения или acadiso.dwt - с метрическими.

Нажать кнопку "Сохранить".

Командная строка: НОВЫЙ

InfoCenter

Команды и системные переменные

3D Команды и системные переменные

3D Команда

3DARRAY Команда

3DCLIP Команда

3DCONFIG Команда

3DCORBIT Команда

3DDISTANCE Команда

3DFACE Команда

3DMESH Команда

3DORBIT Команда

3DORBITCTR Команда

3DPAN Команда

3DPOLY Команда

3DSIN Команда

3DSOUT Команда

3DSWIVEL Команда

3DZOOM Команда

A Команды и системные переменные

ACADLSPASDOC Системная переменная

ACADPREFIX Системная переменная

ACADVER Системная переменная

ACISOUTVER Системная переменная

ADCSTATE Системная переменная

AFLAGS Системная переменная

ANGBASE Системная переменная

ANGDIR Системная переменная

APBOX Системная переменная

ARX Команда

ASSISTSTATE Системная переменная

ATTDIA Системная переменная

ATTMODE Системная переменная

ATTREQ Системная переменная

AUDITCTL Системная переменная

AUNITS Системная переменная

AUPREC Системная переменная

AUTOSNAP Системная переменная

B Команды и системные переменные

BACKGROUNDPLOT Системная переменная

BACKZ Системная переменная

BACTIONCOLOR Системная переменная

BDEPENDENCYHIGHLIGHT Системная переменная

BGRIPOBJCOLOR Системная переменная

BGRIPOBJSIZE Системная переменная

BINDTYPE Системная переменная

BLOCKEDITLOCK Системная переменная

BLOCKEDITOR Системная переменная

BPARAMETERCOLOR Системная переменная

BPARAMETERFONT Системная переменная

BPARAMETERSIZE Системная переменная

BTMARKDISPLAY Системная переменная

BVMODE Системная переменная

C Команды и системные переменные

CALCINPUT Системная переменная

CDATE Системная переменная

CECOLOR Системная переменная

CELTSCALE Системная переменная

CELTYPE Системная переменная

CELWEIGHT Системная переменная

CENTERMT Системная переменная

CHAMFERA Системная переменная

CHAMFERB Системная переменная

CHAMFERC Системная переменная

CHAMFERD Системная переменная

CHAMMODE Системная переменная

CIRCLERAD Системная переменная

CLAYER Системная переменная

CLISTATE Системная переменная

CMDACTIVE Системная переменная

CMDDIA Системная переменная

CMDECHO Системная переменная

CMDINPUTHISTORYMAX Системная переменная

CMDNAMES Системная переменная

CMLJUST Системная переменная

CMLSCALE Системная переменная

CMLSTYLE Системная переменная

COLOR Команда

COMPASS Системная переменная

COORDS Системная переменная

CPLOTSTYLE Системная переменная

CPROFILE Системная переменная

CROSSINGAREACOLOR Системная переменная

CTAB Системная переменная

CTABLESTYLE Системная переменная

CUI Команда

CURSORSIZE Системная переменная

CVPORT Системная переменная

D Команды и системные переменные

DATE Системная переменная

DBCSTATE Системная переменная

DBMOD Системная переменная

DCTCUST Системная переменная

DCTMAIN Системная переменная

DEFLPLSTYLE Системная переменная

DEFPLSTYLE Системная переменная

DELOBJ Системная переменная

DEMANDLOAD Системная переменная

DIASTAT Системная переменная

DIMADEC Системная переменная

DIMALT Системная переменная

DIMALTD Системная переменная

DIMALTF Системная переменная

DIMALTRND Системная переменная

DIMALTTD Системная переменная

DIMALTTZ Системная переменная

DIMALTU Системная переменная

DIMALTZ Системная переменная

DIMAPOST Системная переменная

DIMASO Системная переменная

DIMASSOC Системная переменная

DIMASZ Системная переменная

DIMATFIT Системная переменная

DIMAUNIT Системная переменная

DIMAZIN Системная переменная

DIMBLK Системная переменная

DIMBLK1 Системная переменная

DIMBLK2 Системная переменная

DIMCEN Системная переменная

DIMCLRD Системная переменная

DIMCLRE Системная переменная

DIMCLRT Системная переменная

DIMDEC Системная переменная

DIMDLE Системная переменная

DIMDLI Системная переменная

DIMDSEP Системная переменная

DIMEXE Системная переменная

DIMEXO Системная переменная

DIMFIT Системная переменная

DIMFRAC Системная переменная

DIMGAP Системная переменная

DIMJUST Системная переменная

DIMLDRBLK Системная переменная

DIMLFAC Системная переменная

DIMLIM Системная переменная

DIMLUNIT Системная переменная

DIMLWD Системная переменная

DIMLWE Системная переменная

DIMPOST Системная переменная

DIMRND Системная переменная

DIMSAH Системная переменная

DIMSCALE Системная переменная

DIMSD1 Системная переменная

DIMSD2 Системная переменная

DIMSE1 Системная переменная

DIMSE2 Системная переменная

DIMSHO Системная переменная

DIMSOXD Системная переменная

DIMSTYLE Команда

DIMSTYLE Системная переменная

DIMTAD Системная переменная

DIMTDEC Системная переменная

DIMTFAC Системная переменная

DIMTIH Системная переменная

DIMTIX Системная переменная

DIMTM Системная переменная

DIMTMOVE Системная переменная

DIMTOFL Системная переменная

DIMTOH Системная переменная

DIMTOL Системная переменная

DIMTOLJ Системная переменная

DIMTP Системная переменная

DIMTSZ Системная переменная

DIMTVP Системная переменная

DIMTXSTY Системная переменная

DIMTXT Системная переменная

DIMTZIN Системная переменная

DIMUNIT Системная переменная

DIMUPT Системная переменная

DIMZIN Системная переменная

DISPSILH Системная переменная

DISTANCE Системная переменная

DONUTID Системная переменная

DONUTOD Системная переменная

DRAGP1 Системная переменная

DRAGP2 Системная переменная

DRAWORDERCTL Системная переменная

DRSTATE Системная переменная

DTEXTED Системная переменная

DWGCHECK Системная переменная

DWGCODEPAGE Системная переменная

DWGNAME Системная переменная

DWGPREFIX Системная переменная

DWGTITLED Системная переменная

DYNDIGRIP Системная переменная

DYNDIVIS Системная переменная

DYNMODE Системная переменная

DYNPICOORDS Системная переменная

DYNPIFORMAT Системная переменная

DYNPIVIS Системная переменная

DYNPROMPT Системная переменная

DYNTOOLTIPS Системная переменная

E Команды и системные переменные

EDGEMODE Системная переменная

ELEVATION Системная переменная

ENTERPRISEMENU Системная переменная

ERRNO Системная переменная

ETRANSMIT Команда

EXPERT Системная переменная

EXPLMODE Системная переменная

EXTMAX Системная переменная

EXTMIN Системная переменная

EXTNAMES Системная переменная

F Команды и системные переменные

FACETRATIO Системная переменная

FACETRES Системная переменная

FIELDDISPLAY Системная переменная

FIELDEVAL Системная переменная

FILEDIA Системная переменная

FILLETRAD Системная переменная

FILLMODE Системная переменная

FONTALT Системная переменная

FONTMAP Системная переменная

FRONTZ Системная переменная

FULLOPEN Системная переменная

FULLPLOTPATH Системная переменная

G Команды и системные переменные

GRIDMODE Системная переменная

GRIDUNIT Системная переменная

GRIPBLOCK Системная переменная

GRIPCOLOR Системная переменная

GRIPDYNCOLOR Системная переменная

GRIPHOT Системная переменная

GRIPHOVER Системная переменная

GRIPOBJLIMIT Системная переменная

GRIPS Системная переменная

GRIPSIZE Системная переменная

GRIPTIPS Системная переменная

H Команды и системные переменные

HALOGAP Системная переменная

HANDLES Системная переменная

HIDEPRECISION Системная переменная

HIDETEXT Системная переменная

HIGHLIGHT Системная переменная

HPANG Системная переменная

HPASSOC Системная переменная

HPBOUND Системная переменная

HPDOUBLE Системная переменная

HPDRAWORDER Системная переменная

HPGAPTOL Системная переменная

HPINHERIT Системная переменная

HPNAME Системная переменная

HPOBJWARNING Системная переменная

HPORIGIN Системная переменная

HPORIGINMODE Системная переменная

HPSCALE Системная переменная

HPSEPARATE Системная переменная

HPSPACE Системная переменная

HYPERLINKBASE Системная переменная

I Команды и системные переменные

ID Команда

IMAGEHLT Системная переменная

INDEXCTL Системная переменная

INETLOCATION Системная переменная

INPUTHISTORYMODE Системная переменная

INSBASE Системная переменная

INSNAME Системная переменная

INSUNITS Системная переменная

INSUNITSDEFSOURCE Системная переменная

INSUNITSDEFTARGET Системная переменная

INTELLIGENTUPDATE Системная переменная

INTERSECTIONCOLOR Системная переменная

INTERSECTIONDISPLAY Системная переменная

ISAVEBAK Системная переменная

ISAVEPERCENT Системная переменная

ISOLINES Системная переменная

L Команды и системные переменные

LASTANGLE Системная переменная

LASTPOINT Системная переменная

LASTPROMPT Системная переменная

LAYERFILTERALERT Системная переменная

LAYOUTREGENCTL Системная переменная

LENSLENGTH Системная переменная

LIMCHECK Системная переменная

LIMMAX Системная переменная

LIMMIN Системная переменная

LISPINIT Системная переменная

LOCALE Системная переменная

LOCALROOTPREFIX Системная переменная

LOCKUI Системная переменная

LOGFILEMODE Системная переменная

LOGFILENAME Системная переменная

LOGFILEPATH Системная переменная

LOGINNAME Системная переменная

LTSCALE Команда

LTSCALE Системная переменная

LUNITS Системная переменная

LUPREC Системная переменная

LWDEFAULT Системная переменная

LWDISPLAY Системная переменная

LWUNITS Системная переменная

M Команды и системные переменные

MAXACTVP Системная переменная

MAXSORT Системная переменная

MBUTTONPAN Системная переменная

MEASUREINIT Системная переменная

MEASUREMENT Системная переменная

MENUCTL Системная переменная

MENUECHO Системная переменная

MENUNAME Системная переменная

MIRROR3D Команда

MIRRTEXT Системная переменная

MODEMACRO Системная переменная

MSOLESCALE Системная переменная

MTEDIT Команда

MTEXTED Системная переменная

MTEXTFIXED Системная переменная

MTJIGSTRING Системная переменная

MYDOCUMENTSPREFIX Системная переменная

N Команды и системные переменные

NETLOAD Команда

NOMUTT Системная переменная

O Команды и системные переменные

OBSCUREDCOLOR Системная переменная

OBSCUREDLTYPE Системная переменная

OFFSETDIST Системная переменная

OFFSETGAPTYPE Системная переменная

OLEFRAME Системная переменная

OLEHIDE Системная переменная

OLEQUALITY Системная переменная

OLESTARTUP Системная переменная

ORTHOMODE Системная переменная

OSMODE Системная переменная

OSNAPCOORD Системная переменная

OSNAPHATCH Системная переменная

OSNAPZ Системная переменная

P Команды и системные переменные

PALETTEOPAQUE Системная переменная

PAPERUPDATE Системная переменная

PASTEASHYPERLINK Команда

PDMODE Системная переменная

PDSIZE Системная переменная

PEDITACCEPT Системная переменная

PELLIPSE Системная переменная

PERIMETER Системная переменная

PFACEVMAX Системная переменная

PICKADD Системная переменная

PICKAUTO Системная переменная

PICKBOX Системная переменная

PICKDRAG Системная переменная

PICKFIRST Системная переменная

PICKSTYLE Системная переменная

PLATFORM Системная переменная

PLINEGEN Системная переменная

PLINETYPE Системная переменная

PLINEWID Системная переменная

PLOTOFFSET Системная переменная

PLOTROTMODE Системная переменная

PLOTSTYLE Команда

PLQUIET Системная переменная

POLARADDANG Системная переменная

POLARANG Системная переменная

POLARDIST Системная переменная

POLARMODE Системная переменная

POLYSIDES Системная переменная

POPUPS Системная переменная

PREVIEWEFFECT Системная переменная

PREVIEWFILTER Системная переменная

PRODUCT Системная переменная

PROGRAM Системная переменная

PROJECTNAME Системная переменная

PROJMODE Системная переменная

PROXYGRAPHICS Системная переменная

PROXYNOTICE Системная переменная

PROXYSHOW Системная переменная

PROXYWEBSEARCH Системная переменная

PSLTSCALE Системная переменная

PSTYLEMODE Системная переменная

PSTYLEPOLICY Системная переменная

PSVPSCALE Системная переменная

PUCSBASE Системная переменная

Q Команды и системные переменные

QCSTATE Системная переменная

QTEXTMODE Системная переменная

R Команды и системные переменные

RASTERDPI Системная переменная

RASTERPREVIEW Системная переменная

REFEDITNAME Системная переменная

REGENMODE Системная переменная

RE-INIT Системная переменная

REMEMBERFOLDERS Системная переменная

REPORTERROR Системная переменная

ROAMABLEROOTPREFIX Системная переменная

ROTATE3D Команда

RTDISPLAY Системная переменная

S Команды и системные переменные

SAVEFILE Системная переменная

SAVEFILEPATH Системная переменная

SAVENAME Системная переменная

SAVETIME Системная переменная

SCREENBOXES Системная переменная

SCREENMODE Системная переменная

SCREENSIZE Системная переменная

SDI Системная переменная

SELECTIONAREA Системная переменная

SELECTIONAREAOPACITY Системная переменная

SELECTIONPREVIEW Системная переменная

SETIDROPHANDLER Команда

SHADEDGE Системная переменная

SHADEDIF Системная переменная

SHORTCUTMENU Системная переменная

SHPNAME Системная переменная

SIGWARN Системная переменная

SKETCHINC Системная переменная

SKPOLY Системная переменная

SNAPANG Системная переменная

SNAPBASE Системная переменная

SNAPISOPAIR Системная переменная

SNAPMODE Системная переменная

SNAPSTYL Системная переменная

SNAPTYPE Системная переменная

SNAPUNIT Системная переменная

SOLIDCHECK Системная переменная

SPLFRAME Системная переменная

SPLINESEGS Системная переменная

SPLINETYPE Системная переменная

SSFOUND Системная переменная

SSLOCATE Системная переменная

SSMAUTOOPEN Системная переменная

SSMPOLLTIME Системная переменная

SSMSHEETSTATUS Системная переменная

SSMSTATE Системная переменная

STANDARDSVIOLATION Системная переменная

STARTUP Системная переменная

SURFTAB1 Системная переменная

SURFTAB2 Системная переменная

SURFTYPE Системная переменная

SURFU Системная переменная

SURFV Системная переменная

SYSCODEPAGE Системная переменная

T Команды и системные переменные

TABLEINDICATOR Системная переменная

TABMODE Системная переменная

TARGET Системная переменная

TASKBAR Команда

TBCUSTOMIZE Системная переменная

TDCREATE Системная переменная

TDINDWG Системная переменная

TDUCREATE Системная переменная

TDUPDATE Системная переменная

TDUSRTIMER Системная переменная

TDUUPDATE Системная переменная

TEMPOVERRIDES Системная переменная

TEMPPREFIX Системная переменная

TEXTEVAL Системная переменная

TEXTFILL Системная переменная

TEXTQLTY Системная переменная

TEXTSIZE Системная переменная

TEXTSTYLE Системная переменная

THICKNESS Системная переменная

TILEMODE Системная переменная

TOOLTIPMERGE Системная переменная

TOOLTIPS Системная переменная

TPSTATE Системная переменная

TRACEWID Системная переменная

TRACKPATH Системная переменная

TRAYICONS Системная переменная

TRAYNOTIFY Системная переменная

TRAYTIMEOUT Системная переменная

TREEDEPTH Системная переменная

TREEMAX Системная переменная

TRIMMODE Системная переменная

TSPACEFAC Системная переменная

TSPACETYPE Системная переменная

TSTACKALIGN Системная переменная

TSTACKSIZE Системная переменная

U Команды и системные переменные

U Команда

UCSAXISANG Системная переменная

UCSBASE Системная переменная

UCSFOLLOW Системная переменная

UCSICON Команда

UCSICON Системная переменная

UCSNAME Системная переменная

UCSORG Системная переменная

UCSORTHO Системная переменная

UCSVIEW Системная переменная

UCSVP Системная переменная

UCSXDIR Системная переменная

UCSYDIR Системная переменная

UNDOCTL Системная переменная

UNDOMARKS Системная переменная

UNITMODE Системная переменная

UPDATETHUMBNAIL Системная переменная

USERI1-5 Системная переменная

USERR1-5 Системная переменная

USERS1-5 Системная переменная

V Команды и системные переменные

VBAIDE Команда

VBALOAD Команда

VBAMAN Команда

VBARUN Команда

VBASTMT Команда

VBAUNLOAD Команда

VIEWCTR Системная переменная

VIEWDIR Системная переменная

VIEWMODE Системная переменная

VIEWSIZE Системная переменная

VIEWTWIST Системная переменная

VISRETAIN Системная переменная

VLISP Команда

VPMAXIMIZEDSTATE Системная переменная

VSMAX Системная переменная

VSMIN Системная переменная

VTDURATION Системная переменная

VTENABLE Системная переменная

VTFPS Системная переменная

W Команды и системные переменные

WHIPARC Системная переменная

WHIPTHREAD Системная переменная

WHOHAS Команда

WINDOWAREACOLOR Системная переменная

WMFBKGND Системная переменная

WMFFOREGND Системная переменная

WORLDUCS Системная переменная

WORLDVIEW Системная переменная

WRITESTAT Системная переменная

WSCURRENT Системная переменная

X Команды и системные переменные

XCLIPFRAME Системная переменная

XEDIT Системная переменная

XFADECTL Системная переменная

XLOADCTL Системная переменная

XLOADPATH Системная переменная

XREFCTL Системная переменная

XREFNOTIFY Системная переменная

XREFTYPE Системная переменная

Z Команды и системные переменные

ZOOMFACTOR Системная переменная

А Команды и системные переменные

АДАПТАЦИЯ Команда

АПЕРТУРА Команда

АПЕРТУРА Системная переменная

АРХИВАЦИЯ Команда

АТОПР Команда

АТРЕД Команда

АТРЕДАКТ Команда

АТРИЗВЛЕЧЬ Команда

АТРОБНОВИТЬ Команда

АТЭКР Команда

АТЭКСП Команда

Б Команды и системные переменные

БАЗА Команда

БВЫБОР Команда

БВЫНОСКА Команда

БДСВЯЗЬ Команда

БДСПИСОК Команда

БЕЗОПНАСТР Команда

БИБМАТ Команда

БКЗАКРЫТЬ Команда

БЛОБРАЗЕЦ Команда

БЛОК Команда

БЛОКНАБРУЧ Команда

БЛОКПАЛВАР Команда

БЛОКПАЛВАРЗАКР Команда

БЛОКПАРАМ Команда

БЛОКПОКАЗАТЬ Команда

БЛОКПОРАТР Команда

БЛОКРЕАКТ Команда

БЛОКРЕАКТИНСТ Команда

БЛОКРЕАКТНАБОР Команда

БЛОКРЕАКТСВЯЗЬ Команда

БЛОКРЕД Команда

БЛОКРЕДЗАКР Команда

БЛОКСКРЫТЬ Команда

БЛОКСОСТВИД Команда

БЛОКСОХР Команда

БЛОКСОХРКАК Команда

БЛОКТАБЛВЫБ Команда

БПОРЦИКЛ Команда

БРАЗМЕР Команда

БРАУЗЕР Команда

БСОЗДАТЬ Команда

БСОХРАНИТЬ Команда

БТКОПИРОВАТЬ Команда

БЫСТРКАЛЬК Команда

В Команды и системные переменные

ВБУФЕР Команда

ВЕСЛИН Команда

ВЗАИМОД Команда

ВЗОРВАТЬ Команда

ВИД Команда

ВНЕДРИТЬ Команда

ВНЕДРСВЯЗИ Команда

ВОССТАН Команда

ВПАКЕТ Команда

ВРАЩАТЬ Команда

ВРЕМЯ Команда

ВСЕОСВЕЖ Команда

ВСЕРЕГЕН Команда

ВСЛОЙ Команда

ВСТАВИТЬ Команда

ВСТБЛОК Команда

ВСТБУФЕР Команда

ВСТИСХОД Команда

ВСТОБЪЕКТ Команда

ВСТСПЕЦ Команда

ВЫБРАТЬ Команда

ВЫДАВИТЬ Команда

ВЫНОСКА Команда

ВЫРОВНЯТЬ Команда

ВЫРТЕКСТ Команда

ВЫЧИТАНИЕ Команда

ВЭКРАН Команда

ВЭКРЕЗ Команда

ВЭКРМАКС Команда

ВЭКРМИН Команда

Г Команды и системные переменные

ГИПЕРСВОЙСТВА Команда

ГИПЕРССЫЛКА Команда

ГЛАЗ Команда

ГРАДИЕНТ Команда

ГРАФЭКР Команда

ГРУППА Команда

Д Команды и системные переменные

ДАКОМ Команда

ДВИД Команда

ДЕРЕВО Команда

ДИАЛРЕД Команда

ДИАЛТЗРЕН Команда

ДИАЛТТОЧ Команда

ДИСПАТБЛК Команда

ДИСППЕЧ Команда

ДИСПСК Команда

ДИСПСТИЛЬ Команда

ДИСТ Команда

ДОПУСК Команда

ДОС Команда

ДСЛАЙД Команда

ДСОЗАКРЫТЬ Команда

ДУГА Команда

ДЩРЕДАКТ Команда

Е Команды и системные переменные

ЕДИНИЦЫ Команда

ЕДПРОСТ Команда

Ж Команды и системные переменные

ЖУРНАЛВКЛ Команда

ЖУРНАЛОТКЛ Команда

З Команды и системные переменные

ЗАГПРИЛ Команда

ЗАГРУЗИТЬ Команда

ЗАГРЧАСТЬ Команда

ЗАДЕРЖКА Команда

ЗАКРАСИТЬ Команда

ЗАКРЫТЬ Команда

ЗАКРЫТЬВСЕ Команда

ЗЕРКАЛО Команда

И Команды и системные переменные

ИЗМЕНИТЬ Команда

ИЗОБ Команда

ИЗОБВСТАВИТЬ Команда

ИЗОБКАЧЕСТВО Команда

ИЗОБКОНТУР Команда

ИЗОБРЕГУЛ Команда

ИЗОБРЕЗ Команда

ИЗОМЕТР Команда

ИМПОРТ Команда

ИМПОРТД Команда

ИМПОРТМТФ Команда

ИМПОРТПЛ Команда

ИМПОРТТЕЛ Команда

ИНСТРПАЛВКЛ Команда

ИНСТРПАЛОТКЛ Команда

ИНФО Команда

К Команды и системные переменные

КАЛЬК Команда

КАМЕРА Команда

КБУФЕР Команда

КЛИН Команда

КОЛЬЦО Команда

КОМПИЛ Команда

КОМСТР Команда

КОМСТРСКРЫТЬ Команда

КОНТУР Команда

КОНУС Команда

КОПИРОВАТЬ Команда

КОПИРОВАТЬСВ Команда

КОПИРОВАТЬЯЧСВ Команда

КПРОТОКОЛ Команда

КРОМКА Команда

КРУГ Команда

КСВЯЗЬ Команда

КТЕКСТ Команда

КШТРИХ Команда

Л Команды и системные переменные

ЛАНДБИБ Команда

ЛАНДНОВЫЙ Команда

ЛАНДРЕД Команда

ЛИМИТЫ Команда

ЛИСТ Команда

ЛОТОКНАСТР Команда

ЛУЧ Команда

М Команды и системные переменные

МАРКЕР Команда

МАРКЕР Системная переменная

МАСКИРОВКА Команда

МАССИВ Команда

МАСС-ХАР Команда

МАСТЕРЛИСТ Команда

МАСТЕРПЕЧ Команда

МАСШТАБ Команда

МАСШТЕКСТ Команда

МАТЕРИАЛ Команда

МВСТАВИТЬ Команда

МЕНЮ Команда

МЕНЮВЫГР Команда

МЕНЮЗАГР Команда

МЛИНИЯ Команда

МЛРЕД Команда

МЛСТИЛЬ Команда

МНОГОРАЗ Команда

МН-УГОЛ Команда

МОДЕЛЬ Команда

МПОВТОРИТЬ Команда

МТЕКСТ Команда

Н Команды и системные переменные

НАЙТИ Команда

НАЛТЕК Команда

НАСТРВИД Команда

НАСТРОЙКА Команда

НЕТКОМ Команда

НЛНАСТР Команда

НОВОЕИМЯ Команда

НОВЫЙ Команда

НОРМОКОНТРОЛЬ Команда

НПИВЫГР Команда

НПИЗАГР Команда

НПИИМПОРТ Команда

НПИЭКСПОРТ Команда

НПОТКРЫТЬ Команда

О Команды и системные переменные

ОБЛАКО Команда

ОБЛАСТЬ Команда

ОБНОБРАЗЦЫ Команда

ОБНПОЛЕ Команда

ОБРЕЗАТЬ Команда

ОБЪЕДИНЕНИЕ Команда

ОЙ Команда

ОКНО Команда

ОКНОВОССТ Команда

ОКНОВОССТЗАКР Команда

ОКНОСВЗАКР Команда

ОЛЕСВОЙСТВА Команда

ОПУБЛИКОВАТЬ Команда

ОПЦИИМТФ Команда

ОРТО Команда

ОРФО Команда

ОСВЕЖИТЬ Команда

ОТКРЧАСТЬ Команда

ОТКРЫТЬ Команда

ОТМЕНИТЬ Команда

ОТРЕЗОК Команда

ОЧИСТИТЬ Команда

П Команды и системные переменные

ПАКЕТ Команда

ПАН Команда

ПАНЕЛЬ Команда

ПАРАМЕТРЫРП Команда

ПАРАМЕТРЫСВ Команда

ПАРАМЛИСТ Команда

ПБЛОК Команда

П-ВРАЩ Команда

ПГРАНЬ Команда

ПДПРОВЕРИТЬ Команда

ПЕРЕАТР Команда

ПЕРЕИН Команда

ПЕРЕНЕСТИ Команда

ПЕРЕСЕЧЕНИЕ Команда

ПЕЧАТЬ Команда

П-КРОМКА Команда

ПЛАН Команда

ПЛАНШЕТ Команда

ПЛИНИЯ Команда

ПЛОЩАДЬ Команда

ПЛОЩАДЬ Системная переменная

ПМТЗАКРЫТЬ Команда

ПМТНАБОР Команда

ПОВЕРНУТЬ Команда

ПОВТОРИТЬ Команда

ПОДЕЛИТЬ Команда

ПОДОБИЕ Команда

ПОДРОБНОСТИПП Команда

ПОДШИВКА Команда

ПОДШИВКАОТКЛ Команда

ПОКАЗАТЬ Команда

ПОКАЗАТЬИСПОЛЬЗОВАНИЕСЛОЯ Системная переменная

ПОКИНУТЬ Команда

ПОКМАТ Команда

ПОЛЕ Команда

ПОЛОСА Команда

ПОЛРЕД Команда

ПОМОЩНИК Команда

ПОМОЩНИКЗАКР Команда

ПОРЯДОК Команда

ПРЕДВАР Команда

ПРЕОБРАЗОВАТЬ Команда

ПРЕОБРСПЕЧ Команда

ПРЕОБРТСП Команда

ПРИВЯЗКА Команда

ПРОВЕРИТЬ Команда

ПРОДОЛЖИТЬ Команда

ПРОЗРАЧНОСТЬ Команда

ПРОСМОТР Команда

ПРЯМАЯ Команда

ПРЯМОУГ Команда

П-СДВИГ Команда

ПСК Команда

П-СОЕД Команда

ПУБЛ Команда

ПУБЛ3МДВФ Команда

ПШОТКРЫТЬ Команда

ПШСОЗДАТЬ Команда

Р Команды и системные переменные

РАБОЧЕЕПРОСТРАНСТВО Команда

РАЗМЕР и РАЗМЕР1 Команда

РАЗМЕТИТЬ Команда

РАЗОРВАТЬ Команда

РАЗРЕЗ Команда

РАСТЯНУТЬ Команда

РАСЧЛЕНИТЬ Команда

РЕГЕН Команда

РЕГЕНАВТО Команда

РЕДСПЛАЙН Команда

РЕДТЕЛ Команда

РЕДШТРИХ Команда

РЕЖИМВОССТ Системная переменная

РЕЖИМРАСКР Команда

РЕЖИМРИС Команда

РЕЖИМТОН Команда

РЗМБАЗОВЫЙ Команда

РЗМДИАМЕТР Команда

РЗМДУГА Команда

РЗМИЗЛОМ Команда

РЗМЛИНЕЙНЫЙ Команда

РЗМОРДИНАТА Команда

РЗМОТКРЕПИТЬ Команда

РЗМПАРАЛ Команда

РЗМПОДАВИТЬ Команда

РЗМПРИКРЕПИТЬ Команда

РЗМРАДИУС Команда

РЗМРЕГЕН Команда

РЗМРЕД Команда

РЗМРЕДТЕКСТ Команда

РЗМУГЛОВОЙ Команда

РЗМЦЕНТР Команда

РЗМЦЕПЬ Команда

РЛИСТ Команда

РМОДЕЛЬ Команда

РОККОНВЕРТ Команда

С Команды и системные переменные

СБРОСБЛОКА Команда

СВЕТ Команда

СВИД Команда

СВОЙСТВА Команда

СВОЙСТВА Команда

СВОЙСТВАРИС Команда

СЕТКА

СЕЧЕНИЕ Команда

СКРЫТЬ Команда

СЛАЙД Команда

СЛЕДИТЬ Команда

СЛЕДИТЬ Системная переменная

СЛОЙ Команда

СЛОЙП Команда

СЛОЙПРЕЖИМ Команда

СЛОЙТРАНС Команда

СОЕДИНИТЬ Команда

СОПРЯЖЕНИЕ Команда

СОХРАНЕНИЕРП Команда

СОХРАНИТЬ Команда

СОХРАНИТЬКАК Команда

СОХРИЗОБ Команда

СПИСМАСШТРЕД Команда

СПИСОК Команда

СПЛАЙН Команда

СПРАВКА Команда

ССВСТАВИТЬ Команда

ССОТКРЫТЬ Команда

ССПОДРЕЗАТЬ Команда

ССЫЛЗАКР Команда

ССЫЛКА Команда

ССЫЛНАБ Команда

ССЫЛРЕД Команда

СТАНДАРТЫ Команда

СТАТ Команда

СТАТУС Команда

СТЕРЕТЬ Команда

СТИЛЬ Команда

СЦЕНА Команда

Т Команды и системные переменные

ТАБЛВСТБЛОК Команда

ТАБЛИЦА Команда

ТАБЛРЕД Команда

ТАБЛСТИЛЬ Команда

Т-ВИД Команда

ТЕКСТ Команда

ТЕКСТПЕРПЛАН Команда

ТЕКСТЭКР Команда

ТЗРЕНИЯ Команда

ТИПЛИН Команда

ТОНИРОВАТЬ Команда

ТОНЭКР Команда

ТОР Команда

ТОЧКА Команда

Т-ПРОФИЛЬ Команда

Т-РИСОВАНИЕ Команда

ТУМАН Команда

У Команды и системные переменные

УВЕЛИЧИТЬ Команда

УДЛИНИТЬ Команда

УРЛПЕРЕЙТИ Команда

УРЛРАЗОРВАТЬ Команда

УРЛСВЯЗАТЬ Команда

УРОВЕНЬ Команда

УСТПЕРЕМ Команда

Ф Команды и системные переменные

ФАСКА Команда

ФИГУРА Команда

ФИЛЬТР Команда

ФОН Команда

ФОРМА Команда

ФОРМАТЛ Команда

Ц Команды и системные переменные

ЦИЛИНДР Команда

ЦУВКЛ Команда

ЦУОТКЛ Команда

ЦУПЕРЕЙТИ Команда

Ч Команды и системные переменные

ЧИСТЭКРВКЛ Команда

ЧИСТЭКРОТКЛ Команда

Ш Команды и системные переменные

ШАГ Команда

ШАР Команда

ШТЕМПЕЛЬ Команда

ШТРИХ Команда

Э Команды и системные переменные

ЭКСПОРТ Команда

ЭКСПОРТБМП Команда

ЭКСПОРТДЖ Команда

ЭКСПОРТМТФ Команда

ЭКСПОРТПНГ Команда

ЭКСПОРТСТЛ Команда

ЭКСПОРТТАБЛ Команда

ЭКСПОРТТЕЛ Команда

ЭКСПОРТТИФ Команда

ЭЛЛИПС Команда

ЭСКИЗ Команда

Я Команды и системные переменные

ЯЩИК Команда

INPUTHISTORYMODE Системная переменная

список команд

Тип: битовый код

Сохранен в: реестр

Начальное значение: 15

Управляет содержанием и положением отображения последних введенных пользователем команд

Нет процедур..

INSBASE Системная переменная

список команд

Тип: 3D-point

Сохранен в: рисунок

Начальное значение: 0.0000,0.0000,0.0000

Сохраняет базовую точку вставки, установленную с помощью команды БАЗА, в текущей ПСК текущего пространства

Нет процедур..

INSNAME Системная переменная

список команд

Тип: строковый

Не сохранен

Начальное значение: ""

Устанавливает имя блока по умолчанию для команды ВСТАВИТЬ

Нет процедур..

ИНСТРПАЛОТКЛ Команда

список процедур

Для вызова окна "Инструментальные палитры"

Щелкните меню "Сервис" » Окно инструментальных палитр. Можно также нажать комбинацию клавиш CTRL+3.

Панель Стандартная

Командная строка: ИНСТРПАЛВКЛ

ИНСТРПАЛОТКЛ Команда

список процедур

Для создания инструмента из объекта текущего рисунка

Выбрать объект в текущем рисунке. Допускается выбор размера, блока, штриховки, градиентной заливки, растрового изображения, внешней ссылки или любого геометрического объекта.

Перетащить объект с помощью мыши из области рисования на инструментальную палитру. Не отпуская кнопку мыши, указать расположение инструмента на палитре.

Черная линия на палитре указывает возможное расположение инструмента.

Отпустить кнопку мыши.

Панель Стандартная

Командная строка: ИНСТРПАЛВКЛ

ИНСТРПАЛОТКЛ Команда

список процедур

Для использования инструмента, созданного из геометрического объекта

Щелкнуть на инструменте-объекте, расположенном на палитре.

Следовать подсказкам в командной строке, как если бы соответствующая команда была вызвана из меню или из панели инструментов.

Построенный геометрический объект будет иметь те же свойства, что и выбранный инструмент на палитре.

Панель Стандартная

Командная строка: ИНСТРПАЛВКЛ

ИНСТРПАЛОТКЛ Команда

список процедур

Для использования инструмента, созданного из размера

Щелкнуть на инструменте-размере, расположенном на палитре.

Построенный размер будет иметь те же свойства и стиль, что и выбранный инструмент на палитре.

Панель Стандартная

Командная строка: ИНСТРПАЛВКЛ

ИНСТРПАЛОТКЛ Команда

список команд

Закрытие окна инструментальных палитр

Для вызова окна "Инструментальные палитры"

Для создания инструмента из объекта текущего рисунка

Для использования инструмента, созданного из геометрического объекта

Для использования инструмента, созданного из размера

ИНСТРПАЛВКЛ Команда

список процедур

Для вызова окна "Инструментальные палитры"

Щелкните меню "Сервис" » Окно инструментальных палитр. Можно также нажать комбинацию клавиш CTRL+3.

Панель Стандартная

Командная строка: ИНСТРПАЛВКЛ

ИНСТРПАЛВКЛ Команда

список процедур

Для создания инструмента из объекта текущего рисунка

Черная линия на палитре указывает возможное расположение инструмента.

Отпустить кнопку мыши.

Панель Стандартная

Командная строка: ИНСТРПАЛВКЛ

ИНСТРПАЛВКЛ Команда

список процедур

Для использования инструмента, созданного из геометрического объекта

Щелкнуть на инструменте-объекте, расположенном на палитре.

Построенный геометрический объект будет иметь те же свойства, что и выбранный инструмент на палитре.

Панель Стандартная

Командная строка: ИНСТРПАЛВКЛ

ИНСТРПАЛВКЛ Команда

список процедур

Для использования инструмента, созданного из размера

Щелкнуть на инструменте-размере, расположенном на палитре.

Построенный размер будет иметь те же свойства и стиль, что и выбранный инструмент на палитре.

Панель Стандартная

Командная строка: ИНСТРПАЛВКЛ

ИНСТРПАЛВКЛ Команда

список команд

Управление свойствами объектов

Для задания режима автоматического сворачивания инструментальной палитры

Для отключения области пояснений на палитре "Свойства"

Для просмотра свойств одного объекта

Для получения информации из базы данных рисунка о нескольких выбранных объектах

Для отображения координат точки

Для изменения свойств объектов в палитре "Свойства"

ИЗМЕНИТЬ Команда

список процедур

Для задания режима автоматического сворачивания инструментальной палитры

Нажать кнопку "Автоматически убирать с экрана" в заголовке инструментальной палитры.

Если опция выбрана, то при уходе курсора за пределы инструментальной палитры на экране остается только заголовок инструментальной палитры. В противном случае на экране отображается вся инструментальная палитра.

ПримечаниеЭта процедура применяется для инструментальной палитры, Центра управления, палитры свойств и некоторых других палитр.

ИЗМЕНИТЬ Команда

список процедур

Для отключения области пояснений на палитре "Свойства"

Нажать кнопку "Свойства" в заголовке палитры.

В контекстном меню отключить опцию "Пояснение".

ИЗМЕНИТЬ Команда

список процедур

Для просмотра свойств одного объекта

Выбрать объект.

Щелкните правой кнопкой мыши на рисунке. Нажать кнопку "Свойства".

В палитре "Свойства" отображаются свойства выбранного объекта.

Для большинства объектов палитру "Свойства" можно также вызвать двойным щелчком на объекте.

Панель Стандартная

Командная строка: ОКНОСВ

ИЗМЕНИТЬ Команда

список процедур

Для получения информации из базы данных рисунка о нескольких выбранных объектах

Щелкните меню "Сервис" » Сведения » Список.

Выбрать один или несколько объектов и нажать ENTER.

Сведения о выбранных объектах выводятся в текстовое окно.

Панель Сведения

Командная строка: СПИСОК

ИЗМЕНИТЬ Команда

список процедур

Для отображения координат точки

Щелкнуть меню "Сервис" » Сведения » Координаты.

Указать точку, значения координат которой необходимо отобразить.

Значения координат X, Y и Z выводятся в командной строке.

Панель Сведения

Командная строка: ID

ИЗМЕНИТЬ Команда

список процедур

Для изменения свойств объектов в палитре "Свойства"

Выбрать один или несколько объектов.

Щелкните правой кнопкой мыши на рисунке. Нажать кнопку "Свойства".

Для просмотра перечня свойств можно пользоваться полосой прокрутки в палитре "Свойства". Нажатие стрелки справа от каждой категории сворачивает и разворачивает перечень относящихся к ней свойств.

Выбрать значение, которое требуется изменить.

Ввести новое значение.

Щелкнуть стрелку вниз справа от свойства для раскрытия списка и выбрать необходимое значение.

Нажать кнопку "Указать" и с помощью курсора изменить значения координат.

Щелкнуть кнопку калькулятора QuickCalc, чтобы вычислить новое значение.

Чтобы увеличить или уменьшить значение щелкните стрелку влево или вправо.

Нажать[...] и изменить значение свойства в диалоговом окне.

Вносимые изменения тут же отображаются на рисунке.

Чтобы отменить изменение, щелкните правой кнопкой мыши в пустой области в палитре свойств. Выберите команду "Отменить".

Нажать ESC для отмены выделения.

Панель Стандартная

Командная строка: ОКНОСВ

ИЗОБ Команда

список команд

Управление растровыми изображениями

Нет процедур..

ИЗОБКАЧЕСТВО Команда

список команд

Управление качеством вывода изображений на экран

Для изменения качества представления изображений

Для скрытия и повторного вывода изображения

ИЗОБКАЧЕСТВО Команда

список процедур

Для изменения качества представления изображений

Щелкните меню "Изменить" » "Объект" » "Изображение" » "Качество"

Ввести ч (Черновое) или в (Высокое).

Изображение перерисовывается с заданным качеством.

Панель Ссылки

Командная строка: ИЗОБКАЧЕСТВО

ИЗОБКАЧЕСТВО Команда

список процедур

Для скрытия и повторного вывода изображения

Выбрать изображение для редактирования.

Щелкните в области рисования правой кнопкой мыши. Нажать кнопку "Свойства".

В окне "Свойства" присвоить свойству "Показ изображения" значение "Да" или "Нет".

Для переключения состояния прозрачности фона выбранной картинки присвоить свойству "Прозрачность" значение "Да" или "Нет".

Панель Стандартная

Командная строка: ОКНОСВ

ИЗОБКОНТУР Команда

список команд

Управляет видимостью границ контуров подрезки изображения и выводом их на печать

Нет процедур..

ИЗОБРЕГУЛ Команда

список команд

Регулировка яркости, контрастности и степени слияния с фоном изображений

Для регулировки яркости, контрастности и слияния с фоном

ИЗОБРЕГУЛ Команда

список процедур

Для регулировки яркости, контрастности и слияния с фоном

Щелкните меню "Изменить" » "Объект" » "Изображение" » "Регулировка".

Выбрать изображение для редактирования.

В диалоговом окне "Регулировка изображения" настроить яркость, контрастность и слияние с фоном, используя скользящие шкалы или непосредственно вводя значения в поля.

По умолчанию и яркость, и контрастность имеют значение 50. Его можно изменять в диапазоне от 0 до 100. Степень слияния с фоном по умолчанию установлена в 0. Ее максимальное значение равно 100.

Нажать "ОК".

Панель Ссылки

Командная строка: ИЗОБРЕГУЛ

Контекстное меню: Выберите изображение и щелкните правой кнопкой мыши в области рисования. Щелкните "Изображение" » "Регулировка".

ИЗОБРЕЗ Команда

список команд

Использует контуры подрезки для определения подобласти объекта изображения.

Для подрезки изображения

Для изменения контура подрезки изображения

Для показа и отключения подрезанной части изображения

Для удаления контура подрезки изображения

ИЗОБРЕЗ Команда

список процедур

Для подрезки изображения

Щелкните меню "Изменить" » "Подрезка" » "Изображение".

Выбрать подрезаемое изображение, указав его границу.

Ввести н (Новый контур).

Ввести м (Многоугольный) или п (Прямоугольный); затем очертить контур подрезки.

Задание многоугольного контура производится последовательным указанием его вершин. После того, как все вершины указаны, следует нажать ENTER или правую кнопку мыши в любом месте области рисования.

Панель Ссылки

Командная строка: ИЗОБРЕЗ

Контекстное меню: Выберите изображение и щелкните правой кнопкой мыши в области рисования. Щелкните "Изображение" » "Подрезка".

ИЗОБРЕЗ Команда

список процедур

Для изменения контура подрезки изображения

Щелкните меню "Изменить" » "Подрезка" » "Изображение".

Выбрать подрезаемое изображение, указав его границу.

Ввести н (Новый контур).

Ввести м (Многоугольный) или п (Прямоугольный); затем очертить контур подрезки.

Задание многоугольного контура производится последовательным указанием его вершин.

Контуры подрезки могут редактироваться с помощью ручек. Края граней, расположенных под большим углом, не сглаживаются. См. раздел

Панель Ссылки

Командная строка: ИЗОБРЕЗ

ИЗОБРЕЗ Команда

список процедур

Для показа и отключения подрезанной части изображения

Выбрать подрезанное изображение для обработки.

Щелкните в области рисования правой кнопкой мыши. Нажать кнопку "Свойства".

В окне "Свойства" присвоить свойству "Показ изображения" значение "Да" или "Нет".

Панель Стандартная

Командная строка: ОКНОСВ

ИЗОБРЕЗ Команда

список процедур

Для удаления контура подрезки изображения

Щелкните меню "Изменить" » "Подрезка" » "Изображение".

Выбрать подрезанное изображение, указав его текущую границу.

Ввести у (Удалить).

Контур подрезки удаляется; изображение расширяется до своих прежних границ.

Панель Ссылки

Командная строка: ИЗОБРЕЗ

ИЗОБВСТАВИТЬ Команда

список команд

Вставка нового изображения в текущий рисунок

Добавление и масштабирование

Для вставки и масштабирования изображения из Интернета

ИЗОБВСТАВИТЬ Команда

список процедур

Добавление и масштабирование

Выберите меню "Вставка" » "Растровое изображение".

В диалоговом окне "Выбор файла изображения" ввести имя вставляемого файла или разыскать файл в структуре папок. Нажать "Открыть".

В диалоговом окне "Растровое изображение" задать точку вставки, масштаб и угол поворота одним из следующих способов:

Установите флажок "Указать на экране", чтобы использовать указывающее устройство для вставки изображения в определенную точку с необходимым масштабом и под нужным углом.

Снимите флажок "Указать на экране" и введите значения в поля групп "Точка вставки", "Масштаб" и "Угол поворота".

Для просмотра единиц измерения для изображения нажмите кнопку "Подробнее".

Нажать "ОК".

Панель Ссылки

Командная строка: ИЗОБВСТАВИТЬ

ИЗОБВСТАВИТЬ Команда

список процедур

Для вставки и масштабирования изображения из Интернета

Выберите меню "Вставка" » "Растровое изображение".

В диалоговом окне "Выбор файла изображения" нажмите кнопку поиска в Интернете.

В окне «Открытие» браузера Web ввести адрес (URL) файла изображения в поле «Искать в».

Ввести имя файла изображения в поле "Имя или URL". Нажать "Открыть".

Можно также выбрать изображение, щелкнув его правой кнопкой мыши. Нажать кнопку "Свойства". Можно выделить, скопировать и вставить полный URL-адрес изображения в поле "Имя файла".

В диалоговом окне "Изображение" нажмите "ОК".

Указать, если этого требует программа, точку вставки и масштаб.

Панель Ссылки

Командная строка: ИЗОБВСТАВИТЬ

ИЗОМЕТР Команда

список процедур

Для включения изометрии

Щелкните меню "Сервис" » "Режимы рисования".

В диалоговом окне "Режимы рисования" на вкладке "Шаг и сетка" в поле "Тип и стиль привязки" выберите "Изометрическая".

Нажать "ОК".

Для циклического переключения между тремя плоскостями можно воспользоваться клавишей F5.

Командная строка: РЕЖИМРИС

ИЗОМЕТР Команда

список команд

Выбор текущей изометрической плоскости

Для включения изометрии

ЯЩИК Команда

список команд

Построение трехмерных твердотельных параллелепипедов (ящиков)

Для построения параллелепипеда

ЯЩИК Команда

список процедур

Для построения параллелепипеда

Щелкните меню "Рисование" » "Тела" » "Ящик".

Указать первый угол основания.

Указать противоположный угол основания.

Задать высоту.

Командная строка: ЯЩИК

ЭКСПОРТ Команда

список команд

Сохранение объектов в файлах различных форматов

Для создания WMF-файла (метафайла Windows)

Для экспорта рисунка в файл формата Encapsulated PostScript (EPS)

Для создания ACIS-файла

Для создания 3DS-файла

ЭКСПОРТ Команда

список процедур

Для создания WMF-файла (метафайла Windows)

Щелкните меню "Файл" » "Экспорт".

В списке "Тип файла" диалогового окна "Экспорт данных" выбрать "Метафайл (*.wmf)".

Выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .wmf.

Командная строка: ЭКСПОРТ

ЭКСПОРТ Команда

список процедур

Для экспорта рисунка в файл формата Encapsulated PostScript (EPS)

Щелкните меню "Файл" » "Экспорт".

В диалоговом окне "Экспорт данных" задать имя и путь для EPS-файла.

Из списка "Тип файла" выбрать значение "Encapsulated PS (*.eps)".

Нажать кнопку "Сохранить".

Командная строка: ПЕЧАТЬ

ЭКСПОРТ Команда

список процедур

Для создания ACIS-файла

Щелкните меню "Файл" » "Экспорт".

В диалоговом окне "Экспорт данных" ввести имя файла.

В списке "Тип файла" выберите "ACIS" (*.sat). Нажать кнопку "Сохранить".

Выбрать экспортируемые в ACIS-файл объекты.

Расширение файла .sat добавляется автоматически.

Командная строка: ПЕЧАТЬ

ЭКСПОРТ Команда

список процедур

Для создания 3DS-файла

Щелкните меню "Файл" » "Экспорт".

В диалоговом окне "Экспорт данных" ввести имя файла.

В списке "Тип файла" выберите "Файлы 3D Studio (*.3ds)". Нажать кнопку "Сохранить".

экспорт:кругов со свойствами поверхностей

В диалоговом окне "Создание файла 3D Studio" ввести имя файла.

Нажать кнопку "Сохранить".

Выходные файлы отличаются от стандартных DXF-файлов своим расширением (.К имени файла будет автоматически добавлено расширение .3ds.

Командная строка: форматы файлов:файлы 3D Studio

ЭКСПОРТБМП Команда

список команд

Сохранение выбранных объектов в файле аппаратно-независимого растрового формата (BMP)

Для создания BMP-файла

Для создания JPEG-файла (JPG)

Для создания TIFF-файла (TIF)

Для создания файла PNG-формата (переносимая сетевая графика)

ЭКСПОРТБМП Команда

список процедур

Для создания BMP-файла

В командной строке ввести экспортбмп.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .bmp.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТБМП

ЭКСПОРТБМП Команда

список процедур

Для создания JPEG-файла (JPG)

В командной строке ввести экспортдж.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .jpg.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТДЖ

ЭКСПОРТБМП Команда

список процедур

Для создания TIFF-файла (TIF)

В командной строке ввести экспоттиф.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .tif.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТТИФ

ЭКСПОРТБМП Команда

список процедур

Для создания файла PNG-формата (переносимая сетевая графика)

Нет.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать "ОК".

Расширение имени файла .К имени файла будет добавлено расширение .png.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТПНГ

ЭКСПОРТДЖ Команда

список процедур

Для создания BMP-файла

В командной строке ввести экспортбмп.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .bmp.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТБМП

ЭКСПОРТДЖ Команда

список процедур

Для создания JPEG-файла (JPG)

В командной строке ввести экспортдж.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .jpg.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТДЖ

ЭКСПОРТДЖ Команда

список процедур

Для создания TIFF-файла (TIF)

В командной строке ввести экспоттиф.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .tif.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТТИФ

ЭКСПОРТДЖ Команда

список процедур

Для создания файла PNG-формата (переносимая сетевая графика)

Нет.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать "ОК".

Расширение имени файла .К имени файла будет добавлено расширение .png.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТПНГ

ЭКСПОРТДЖ Команда

список команд

Сохраняет выбранные объекты в файл в формате JPEG

Для создания BMP-файла

Для создания JPEG-файла (JPG)

Для создания TIFF-файла (TIF)

Для создания файла PNG-формата (переносимая сетевая графика)

ЭКСПОРТМТФ Команда

список процедур

Для создания WMF-файла (метафайла Windows)

Щелкните меню "Файл" » "Экспорт".

В списке "Тип файла" диалогового окна "Экспорт данных" выбрать "Метафайл (*.wmf)".

Выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .wmf.

Командная строка: ЭКСПОРТ

ЭКСПОРТМТФ Команда

список команд

Экспорт объектов в файл формата WMF (Windows metafile)

Для создания WMF-файла (метафайла Windows)

ЭКСПОРТПНГ Команда

список процедур

Для создания BMP-файла

В командной строке ввести экспортбмп.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .bmp.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТБМП

ЭКСПОРТПНГ Команда

список процедур

Для создания JPEG-файла (JPG)

В командной строке ввести экспортдж.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .jpg.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТДЖ

ЭКСПОРТПНГ Команда

список процедур

Для создания TIFF-файла (TIF)

В командной строке ввести экспоттиф.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .tif.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТТИФ

ЭКСПОРТПНГ Команда

список процедур

Для создания файла PNG-формата (переносимая сетевая графика)

Нет.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать "ОК".

Расширение имени файла .К имени файла будет добавлено расширение .png.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТПНГ

ЭКСПОРТПНГ Команда

список команд

Сохраняет выбранные объекты в файл в формате Portable Network Graphics

Для создания BMP-файла

Для создания JPEG-файла (JPG)

Для создания TIFF-файла (TIF)

Для создания файла PNG-формата (переносимая сетевая графика)

ЭКСПОРТСТЛ Команда

список процедур

Для сохранения изображений твердых тел в SLA-файлах

Щелкните меню "Файл" » "Экспорт".

В диалоговом окне "Экспорт данных" ввести имя файла.

В списке "Тип файла" выберите "Литография (*.stl)". Нажать кнопку "Сохранить".

Выбрать один или несколько твердотельных объектов. Все объекты должны располагаться внутри октанта МСК с положительными значениями координат X, Y и Z. Это значит, что значения координат X, Y и Z должны быть больше нуля.

Выходные файлы отличаются от стандартных DXF-файлов своим расширением (.К имени файла будет автоматически добавлено расширение .stl.

Командная строка: ЭКСПОРТСТЛ

ЭКСПОРТСТЛ Команда

список команд

Сохранение тел в двоичном или ASCII-файле

Для сохранения изображений твердых тел в SLA-файлах

ЭКСПОРТТАБЛ Команда

список процедур

Для создания таблицы

Щелкнуть меню "Рисование" » "Таблица".

В диалоговом окне "Вставка таблицы" выбрать стиль таблицы из списка или нажать кнопку [...] для создания нового стиля таблицы.

Выбрать способ вставки:

Запрос точки вставки.

Запрос занимаемой области.

Задать число и ширину столбцов.

При вставке с указанием области пользователь может задать либо число, либо ширину столбцов, но не оба эти параметра одновременно.

Задать число и высоту строк.

При вставке с указанием области число строк определяется размером указанной пользователем области и высотой строк.

Нажать "ОК".

ЭКСПОРТТАБЛ Команда

список процедур

Для изменения ячеек в таблице с помощью ручек

Щелкнуть мышью на линии сетки таблицы.

Воспользоваться одной из следующих ручек:

Верхняя-левая ручка. Перемещение таблицы.

Верхняя-правая ручка. Изменение ширины таблицы с пропорциональным изменением ширины всех столбцов.

Нижняя-левая ручка. Изменение высоты таблицы с пропорциональным изменением высоты всех строк.

Нижняя-правая ручка. Изменение высоты и ширины таблицы с пропорциональным изменением высоты и ширины строк и столбцов соответственно.

Ручка столбца (над верхней строчкой столбца). Изменение ширины столбца, расположенного слева от ручки, и расширение или сужение таблицы в соответствии с этим изменением.

CTRL + ручка столбца. Расширение или сужение соседних столбцов без изменения ширины таблицы.

Минимальное значение ширины столбца органичено шириной одного символа. Минимальная высота строки пустой таблицы определяется суммарным значением высоты текста и вертикального отступ границ ячейки.

Нажать ESC для отмены выделения.

ЭКСПОРТТАБЛ Команда

список процедур

Для изменения ячеек в таблице с помощью ручек

Выделить для изменения одну или несколько ячеек в таблице любым из следующих способов:

Щелкнуть мышью внутри ячейки.

Нажав клавишу SHIFT, щелкнуть внутри другой ячейки для выделения вместе с указанными ячейками всех ячеек, находящихся между ними.

Щелкнуть мышью внутри ячейки и, удерживая нажатой кнопку мыши, указать остальные выбираемые ячейки, а затем отпустить клавишу.

Для изменения высоты строки выделенной ячейки необходимо перетащить верхнюю или нижнюю ручку.

Если выделено несколько ячеек, то высота каждой строки изменится одинаково.

Для изменения ширины столбца выделенной ячейки необходимо перетащить левую или правую ручку.

Если выделено более одной ячейки, то ширина каждого столбца изменится одинаково.

Для объединения выделенных ячеек щелкнуть правой кнопкой мыши. Выбрать "Объединить ячейки".

Выделив несколько строк или столбцов, можно объединять ячейки по строкам или по столбцам.

Нажать ESC для отмены выделения.

ЭКСПОРТТАБЛ Команда

список процедур

Для изменения таблицы с помощью палитры "Свойства"

Щелкнуть мышью на линии сетки таблицы.

Щелкните меню "Сервис" » "Свойства".

В палитре "Свойства" щелкнуть на значении, которое требуется изменить, и ввести или выбрать новое значение.

Свойство изменится в выделенной таблице.

Переместить курсор за палитру "Свойства" и нажать ESC для отмены выделения.

ЭКСПОРТТАБЛ Команда

список процедур

Для изменения ширины столбца или высоты строки в таблице

Щелкнуть мышью внутри ячейки таблицы в столбце или строчке, которую требуется изменить.

Щелкните меню "Сервис" » "Свойства".

В палитре "Свойства" в списке "Ячейка" щелкнуть значение ширины или высоты ячейки и ввести новое значение.

Нажать ESC для отмены выделения.

ЭКСПОРТТАБЛ Команда

список процедур

Для объединения ячеек в таблице

Выделить объединяемые ячейки в таблице любым из следующих способов:

Выделить ячейку и, нажав клавишу SHIFT, щелкнуть внутри другой ячейки для выделения этих двух ячеек и всех ячеек, находящихся между ними.

Полученная в результате объединенная ячейка должна иметь прямоугольную форму.

Щелкнуть правой кнопкой мыши. Выбрать "Объединить ячейки". Создать несколько объединенных ячеек можно каким-либо из следующих способов:

По строке: Объединение ячеек горизонтально, удалением вертикальных линий сетки; горизонтальные линии сетки остаются нетронутыми.

По столбцу: Объединение ячеек вертикально, удалением горизонтальных линий сетки; вертикальные линии сетки остаются нетронутыми.

Ввести текст в новую объединенную ячейку или нажать ESC для отмены выделения.

ЭКСПОРТТАБЛ Команда

список команд

Экспортирует данные из таблицы в формате CSV

Для создания таблицы

Для изменения ячеек в таблице с помощью ручек

Для изменения таблицы с помощью палитры "Свойства"

Для изменения ширины столбца или высоты строки в таблице

Для объединения ячеек в таблице

ЭКСПОРТТЕЛ Команда

список команд

Экспортирует в файл ACIS тела ACIS, 3М тела и области.

Для создания ACIS-файла

ЭКСПОРТТЕЛ Команда

список процедур

Для создания ACIS-файла

Щелкните меню "Файл" » "Экспорт".

В диалоговом окне "Экспорт данных" ввести имя файла.

В списке "Тип файла" выберите "ACIS" (*.sat). Нажать кнопку "Сохранить".

Выбрать экспортируемые в ACIS-файл объекты.

Расширение файла .sat добавляется автоматически.

Командная строка: ПЕЧАТЬ

ЭКСПОРТТИФ Команда

список процедур

Для создания BMP-файла

В командной строке ввести экспортбмп.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .bmp.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТБМП

ЭКСПОРТТИФ Команда

список процедур

Для создания JPEG-файла (JPG)

В командной строке ввести экспортдж.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .jpg.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТДЖ

ЭКСПОРТТИФ Команда

список процедур

Для создания TIFF-файла (TIF)

В командной строке ввести экспоттиф.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать кнопку "Сохранить".

Расширение имени файла .К имени файла будет добавлено расширение .tif.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТТИФ

ЭКСПОРТТИФ Команда

список процедур

Для создания файла PNG-формата (переносимая сетевая графика)

Нет.

В диалоговом окне "Создание растрового файла" выберите папку и введите имя файла. Нажать "ОК".

Расширение имени файла .К имени файла будет добавлено расширение .png.

Выбрать объекты для сохранения.

Командная строка: ЭКСПОРТПНГ

ЭКСПОРТТИФ Команда

список команд

Сохраняет выбранные объекты в файл в формате TIFF

Для создания BMP-файла

Для создания JPEG-файла (JPG)

Для создания TIFF-файла (TIF)

Для создания файла PNG-формата (переносимая сетевая графика)

ЭЛЛИПС Команда

список команд

Построение эллипсов и эллиптических дуг

Для построения изометрического круга

Для построения эллипса по конечным точкам одной оси и половине длины другой оси

Для построения эллиптической дуги по начальному и конечному углам

ЭЛЛИПС Команда

список процедур

Для построения изометрического круга

Щелкните меню "Сервис" » "Режимы рисования".

В диалоговом окне "Режимы рисования" на вкладке "Шаг и сетка", для параметра "Тип и стиль привязки" выберите "Изометрическая". Нажать "ОК".

Щелкните меню "Рисование" » "Эллипс" » "Ось, конец".

Ввести и (Изокруг).

Указать центр круга.

Задать радиус или диаметр круга.

Панель Рисование

Командная строка: ЭЛЛИПС

ЭЛЛИПС Команда

список процедур

Для построения эллипса по конечным точкам одной оси и половине длины другой оси

Щелкните меню "Рисование" » "Эллипс" » "Ось, конец".

Указать начало первой оси (1).

Указать конец первой оси (2).

Перетащив курсор на нужное расстояние, задать щелчком мыши половину длины второй оси (3).

Панель Рисование

Командная строка: ЭЛЛИПС

ЭЛЛИПС Команда

список процедур

Для построения эллиптической дуги по начальному и конечному углам

Щелкните меню "Рисование" » "Эллипс" » "Дуга".

Указать конечные точки первой оси (1 и 2).

Задать половину длины второй оси (3).

Задать начальный угол (4).

Задать конечный угол (5).

Эллиптическая дуга будет построена между начальной и конечной точками против часовой стрелки.

Панель Рисование

Командная строка: ЭЛЛИПС

ЭСКИЗ Команда

список процедур

Для построения эскиза

В командной строке ввести эскиз.

В ответ на запрос "Приращение:" ввести минимальную длину линейного сегмента.

Щелкнуть мышью, чтобы опустить перо.

При перемещении устройства указания, программа рисует сегменты временных эскизных линий, указанной пользователем длины. Команда ЭСКИЗ не воспринимает ввода координат с клавиатуры. В ходе выполнения команды эскизные линии выделяются цветом.

Для поднятия пера вновь щелкнуть мышью. После этого при перемещении курсора по экрану линия не строится. Для начала рисования следующей линии щелкнуть мышью еще раз.

В любой момент можно ввести з, чтобы записать (сохранить) построенный эскиз в базу данных.

Если перо опущено, то после записи можно продолжать рисование. Если перо поднято, для продолжения рисования требуется щелкнуть мышью. Новая линия строится из точки, в которой находится курсор.

Для завершения рисования эскиза и сохранения всех не сохраненных линий нажмите ENTER.

ЭСКИЗ Команда

список процедур

Для стирания эскизных линий

Независимо от состояния пера, выполняя команду ЭСКИЗ, ввести с (Стереть).

Если перо было опущено, оно поднимается.

Переместить курсор к конечной точке последней нарисованной линии; затем переместить его вдоль линии к точке, от которой необходимо стереть участок эскизной линии.

Для выполнения стирания и возврата к обычной подсказке команды ЭСКИЗ ввести п. Для отказа от стирания ввести х.

Для изменения текущего видового экрана в ходе эскизного рисования необходимо выполнение следующих условий: перо поднято, все эскизные линии сохранены, режим "Планшет" отключен.

ЭСКИЗ Команда

список команд

Рисование коротких смежных сегментов от руки

Для построения эскиза

Для стирания эскизных линий

КАЛЬК Команда

список команд

Вычисление математических и геометрических выражений

Нет процедур..

КАМЕРА Команда

список команд

Устанавливает положение камеры и цели для изменения вида объектов

Для задания точек камеры и цели

Для регулировки расстояния до камеры на орбитальном виде

КАМЕРА Команда

список процедур

Для задания точек камеры и цели

В командной строке ввести камера.

AutoCAD выводит информацию о текущих координатах камеры и цели.

Указать положение камеры устройством указания или ввести координаты X,Y,Z.

Указать положение цели устройством указания или ввести координаты X,Y,Z.

Командная строка: КАМЕРА

КАМЕРА Команда

список процедур

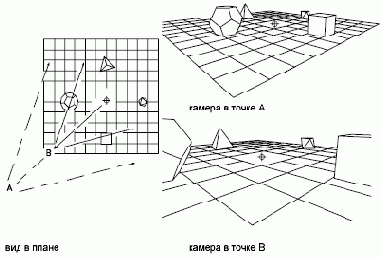

Для регулировки расстояния до камеры на орбитальном виде

Щелкните меню "Вид", » 3М орбита.

Щелкните в области рисования правой кнопкой мыши. Щелкните "Другие опции" » Регулировка расстояния.

Курсор приобретает форму горизонтальной линии с двумя стрелками, одна из которых указывает вверх, а другая - вниз.

Для приближения камеры к объектам нажать кнопку выбора и перемещать курсор вверх. Для удаления камеры от объектов нажать кнопку выбора и перемещать курсор вниз.

Функция регулировки расстояния имитирует эффект перемещения реальной камеры в 3М пространстве.

Командная строка: 3DDISTANCE

КБУФЕР Команда

список команд

Копирует объекты или текст из командной строки в буфер обмена

Для вырезания объектов в буфер обмена

Для копирования объектов в буфер обмена

Для вставки объектов из буфера обмена

Для преобразования вставленной информации в формат файла рисунка

КБУФЕР Команда

список процедур

Для вырезания объектов в буфер обмена

Выбрать объекты для вырезания в буфер.

Щелкнуть меню "Правка" » "Вырезать". Можно также нажать CTRL + X .

После этого объекты становятся доступны для вставки в других приложениях Windows.

Командная строка: ВБУФЕР

КБУФЕР Команда

список процедур

Для копирования объектов в буфер обмена

Выбрать объекты для копирования в буфер.

Выбрать меню "Правка" » "Копировать". Можно также нажать CTRL + C .

Командная строка: КБУФЕР

КБУФЕР Команда

список процедур

Для вставки объектов из буфера обмена

Выбрать меню "Правка" » "Вставить". Можно также нажать CTRL + V .

Объекты, находящиеся в буфере обмена, вставляются в рисунок.

Командная строка: ВСТБУФЕР

КБУФЕР Команда

список процедур

Для преобразования вставленной информации в формат файла рисунка

Выбрать меню "Правка" » "Специальная вставка".

В диалоговом окне "Специальная вставка" выбрать "Вставить".

Из списка форматов выбрать "Растровое изображение".

Нажать "ОК".

Командная строка: ВСТСПЕЦ

КЛИН Команда

список процедур

Для построения конуса с круговым основанием

Щелкните меню "Рисование" » "Тела" » "Конус".

Указать центр основания.

Задать радиус или диаметр основания.

Задать высоту.

Командная строка: КОНУС

КЛИН Команда

список процедур

Для построения конуса с эллиптическим основанием

Щелкните меню "Рисование" » "Тела" » "Конус".

Ввести э (Эллиптический).

Указать конечную точку оси.

Указать вторую конечную точку оси.

Указать длину половины второй оси.

Задайте высоту, а затем нажмите ENTER .

Командная строка: КОНУС

КЛИН Команда

список процедур

Для построения цилиндра с круговым основанием

Щелкните меню "Рисование" » "Тела" » "Цилиндр".

Указать центр основания.

Задать радиус или диаметр основания.

Задать высоту.

Командная строка: ЦИЛИНДР

КЛИН Команда

список процедур

Для построения шаров

Щелкните меню "Рисование" » "Тела" » "Сфера".

Указать центр шара.

Задать радиус или диаметр шара.

Командная строка: ШАР

КЛИН Команда

список процедур

Для построения тора

Щелкните меню "Рисование" » "Тела" » "Тор".

Указать центр тора.

Задать радиус или диаметр тора.

Задать радиус или диаметр полости тора.

Командная строка: ТОР

КЛИН Команда

список процедур

Для построения клина

Щелкните меню "Рисование" » "Тела" » "Клин".

Указать первый угол основания.

Указать противоположный угол основания.

Задать высоту клина.

Командная строка: КЛИН

КЛИН Команда

список команд

Построение трехмерного клиновидного тела с наклонной гранью, приближающейся к оси X

Для построения конуса с круговым основанием

Для построения конуса с эллиптическим основанием

Для построения цилиндра с круговым основанием

Для построения шаров

Для построения тора

Для построения клина

Команда

список процедур

Для изменения настроек ввода с помощью мыши

Щелкните правой кнопкой мыши Dyn в строке состояния. Выберите "Настройки".

В диалоговом окне "Режимы рисования" на вкладке "Динамический ввод" в разделе "Ввод с помощью мыши" щелкните "Настройки".

В диалоговом окне "Параметры ввода с помощью мыши" выберите формат полярных или декартовых координат в качестве настройки по умолчанию.

Выберите формат относительных или абсолютных координат в качестве настройки по умолчанию.

В разделе "Видимость" выберите один из следующих параметров:

Одновременно с вводом координатных данных. Когда ввод с помощью мыши включен, подсказки отображаются только в момент начала ввода координатных данных.

Когда команда содержит запрос для точки. Когда ввод с помощью мыши включен, подсказки отображаются, когда команда запрашивает точку.

Всегда, даже если не в команде. Подсказки отображаются всегда, когда включен ввод с помощью мыши.

Нажать "OK" для закрытия каждого диалогового окна.

Командная строка: РЕЖИМРИС

Команда

список процедур

Для изменения настроек ввода размеров

Щелкните правой кнопкой мыши Dyn в строке состояния. Выберите "Настройки".

В диалоговом окне "Режимы рисования" на вкладке "Динамический ввод" в разделе "Ввод размеров" щелкните "Настройки".

В диалоговом окне "Параметры ввода размеров" выберите формат полярных или декартовых координат в качестве настройки по умолчанию.

В разделе "Видимость" выберите один из следующих параметров:

Показывать одновременно только 1 поле для ввода размеров. Когда для растягивания объекта используется редактирование с помощью ручек, отображается только подсказка ввода размеров для линейных значений.

Показывать одновременно 2 поля для ввода размеров. Когда для растягивания объекта используется редактирование с помощью ручек, отображаются подсказки ввода размеров для линейных и угловых значений.

Показывать одновременно следующие поля для ввода размеров. Когда для растягивания объекта используется редактирование с помощью ручек, отображаются выбранные подсказки ввода размеров. Установите один или несколько флажков.

Нажать "OK" для закрытия каждого диалогового окна.

Командная строка: РЕЖИМРИС

Команда

список процедур

Для вставки блока, описанного в текущем рисунке

Из меню "Вставка" выбрать "Блок".

В диалоговом окне "Вставка блока" выбрать имя блока из списка.

Если необходимо задать точку вставки, масштабные коэффициенты и угол поворота непосредственно при вставке, установить опцию "Указать на экране" для каждого параметра. В противном случае, ввести значения в группах опций "Точка вставки", "Масштаб" и "Угол поворота".

Если вместо целого блока необходимо вставить его отдельные объекты, то установить флажок "Расчленить".

Нажать "ОК".

Панель Вставка

Командная строка: ВСТАВИТЬ

Команда

список процедур

Для сохранения выбранных объектов в новом файле

Открыть имеющийся рисунок или создать новый.

В командной строке ввести пблок.

В диалоговом окне "Запись блока на диск" установить переключатель "Источник данных" в положение "Объекты".

Если необходимо, чтобы выбранные объекты после создания нового рисунка не удалялись, отключить опцию "Удалить из рисунка". В противном случае, выбранные объекты будут удалены из рисунка. Удаленные таким образом объекты можно восстановить командой ОЙ.

Нажать кнопку "Выбор объектов".

Выбрать с помощью устройства указания объекты для создания нового рисунка. По окончании выбора объектов нажать ENTER.

В группе "Базовая точка" задать базовую точку вставки создаваемого рисунка одним из способов:

Нажать кнопку "Указать" для выбора базовой точки с помощью устройства указания.

Ввести координаты X,Y,Z точки.

В группе "Размещение" ввести имя и путь для нового файла рисунка.

Нажать "ОК".

Выбранные объекты сохраняются в новом файле рисунка.

Командная строка: ПБЛОК

Команда

список процедур

Для доступа к веб-узлу Buzzsaw

В диалоговом окне навигации к файлу, поддерживающем Buzzsaw, в списке хранилищ информации нажмите значок Buzzsaw.

В окне "Поиск" отобразится параметр "Ярлыки папки Buzzsaw" и все настроенные ярлыки Buzzsaw.

Дважды щелкните ярлык Buzzsaw.

Если пользователь не выполнил вход на веб-узел, отобразится диалоговое окно "Вход на веб-узел Buzzsaw". После осуществления входа будет выполнен переход к папке, обозначенной этим ярлыком.

Панель Стандартная

Командная строка: ОТКРЫТЬ

Команда

список процедур

Для внедрения OLE-объекта в другой документ

Выбрать меню "Правка" » "Копировать".

В области рисования выбрать объекты, которые требуется внедрить, и нажать ENTER.

Выбранные объекты копируются в буфер обмена Windows.

Открыть приложение-приемник. Создать в нем новый или открыть существующий документ.

Вставить содержимое буфера обмена в документ, следуя подсказкам приложения по внедрению содержимого буфера обмена.

Командная строка: КБУФЕР

Команда

список процедур

Создание размера

Создайте слой, предназначенный для размеров, и сделайте его текущим.

В левом нижнем углу окна приложения выберите вкладку "Лист".

Щелкните меню "Размеры" и выберите команду размера.

Следуйте подсказкам команды.

Командная строка: РЗМЛИНЕЙНЫЙ, РЗМРАДИУС, РЗМУГЛОВОЙ

Команда

список процедур

Создание размера

Создайте слой, предназначенный для размеров, и сделайте его текущим.

В левом нижнем углу окна приложения выберите вкладку "Лист".

Щелкните меню "Размеры" и выберите команду размера.

Следуйте подсказкам команды.

Командная строка: РЗМЛИНЕЙНЫЙ, РЗМРАДИУС, РЗМУГЛОВОЙ

Команда

список процедур

Для выбора текущего размерного стиля

Выбрать стиль из выпадающего списка "Управление размерными стилями" на панели "Стили".

Командная строка: DIMSTYLE

Команда

список процедур

Для получения списка всех свойств текущего размерного стиля

Щелкните меню "Размеры" » "Стиль".

В списке "Стили" Диспетчера размерных стилей выберите стиль.

Нажмите кнопку "Сравнить".

В списке перечислены размерные системные переменные с текущими параметрами и кратким описанием. Переопределения свойств текущего размерного стиля также отображаются в списке.

Панель Размеры или Стили

Командная строка: DIMSTYLE

Команда

список процедур

Создание файла НПИ из существующего файла НПИ

В Проводнике Windows перейдите в следующую папку:

C:\Documents and Settings\<имя профиля пользователя>\Application Data\Autodesk\<product name>\<release number>\enu\support\<customization file name>.cui

ПримечаниеВ некоторых операционных системах папки, находящиеся в профиле пользователя, по умолчанию являются скрытыми. Для просмотра этих файлов может потребоваться изменение параметров отображения. Щелкните меню "Пуск" » "Панель управления" » "Свойства папки". На вкладке "Вид" диалогового окна "Свойства папки" установите флажок "Показывать скрытые файлы и папки".

Сохраните выбранный файл НПИ под другим именем (например, enterprise.cui) или скопируйте в другое место (например, в общедоступную сетевую папку для доступа к файлу пользователей), чтобы сохранить исходный файл НПИ (если в дальнейшем потребуется изменить его или использовать еще раз).

Команда

список процедур

Назначение файла НПИ в качестве основного файла НПИ

Щелкнуть "Сервис" » "Параметры".

На вкладке "Файлы" диалогового окна "Параметры" щелкните значок "плюс" (+) рядом с параметром "Файлы адаптации", чтобы открыть список.

Щелкните значок "плюс" (+) рядом с основным файлом адаптации, чтобы открыть список.

Нажмите кнопку "Обзор". В диалоговом окне "Выбор файла" укажите местоположение основного файла адаптации. Нажать "Открыть".

Указанный файл теперь является основным файлом НПИ в программе.

Команда

список процедур

Изменение имени группы адаптации и файла НПИ

Щелкните меню "Сервис" » "Адаптация" » "Интерфейс".

В панели "Адаптации в <имя файла>" выберите файл НПИ в раскрывающемся списке.

В панели "Адаптации в <имя файла>" щелкните имя файла. Щелкните имя файла правой кнопкой мыши и выберите "Переименовать". Введите новое имя группы адаптации.

ПримечаниеИмя группы адаптации не может содержать пробелы.

При необходимости измените любые элементы.

По завершении изменения файла НПИ нажмите OK.

Команда

список процедур

Загрузка частичного файла НПИ с использованием вкладки "Адаптация"

Щелкните меню "Сервис" » "Адаптация" » "Интерфейс".

В панели "Адаптации в <имя файла>" на вкладке "Адаптация" диалогового окна "Настройка интерфейса пользователя" выберите в раскрывающемся списке "Основной файл НПИ". Справа от раскрывающегося списка нажмите кнопку "Загрузить файл частичной адаптации".

В диалоговом окне "Открытие файла" найдите и выберите файл частичной адаптации, который требуется открыть, и нажмите "Открыть".

ПримечаниеЕсли имя группы адаптации частичного файла НПИ, который необходимо загрузить, совпадает с именем группы адаптации основного файла НПИ, имя группы адаптации необходимо изменить. В диалоговом окне "Адаптация" откройте файл НПИ, выберите имя файла и щелкните правой кнопкой мыши, чтобы изменить его.

Чтобы убедиться, что файл загружен в основной файл НПИ, в панели "Адаптации в" выберите в раскрывающемся списке основной файл НПИ.

В области структуры основного файла адаптации щелкните значок "плюс" (+) рядом с узлом "Частичные файлы НПИ", чтобы открыть список.

Отобразятся все частичные меню, загруженные в основной файл НПИ.

Для сохранения изменений и просмотра их в программе нажмите OK.

Команда

список процедур

Выгрузка частичного файла НПИ с использованием вкладки "Адаптация"

Щелкните меню "Сервис" » "Адаптация" » "Интерфейс".

В панели "Адаптации в <имя файла>" на вкладке "Адаптация" диалогового окна "Настройка интерфейса пользователя" выберите в раскрывающемся списке "Основной файл НПИ".

Отобразятся все частичные меню, загруженные в основной файл НПИ.

Щелкните правой кнопкой мыши частичное меню, которое требуется выгрузить. Щелкните "Выгрузить файл НПИ".

Файл будет удален из списка.

Для сохранения изменений и просмотра их в программе нажмите OK.

Команда

список процедур

Для преобразования сантиметров в дюймы

Щелкнуть меню "Изменить" » "Масштаб".

В ответ на запрос "Выберите объекты" ввести все.

Выделяются все объекты рисунка для масштабирования.

Ввести координаты базовой точки *0,0.

Масштабирование выполняется относительно Мировой системы координат, и в дальнейшем базовые точки рисунка и МСК совпадают.

Введите масштабный коэффициент 2,54 (так как 1 дюйм равен 2,54 сантиметра).

Все объекты рисунка уменьшаются для приведения к размерам в дюймах.

Панель Редактирование

Командная строка: МАСШТАБ

Команда

список процедур

Для разделения видового экрана пространства модели

Установить текущим видовой экран, который необходимо разделить, щелкнув мышью в его пределах.

Щелкните меню "Вид" » "Видовые экраны", а затем "2 ВЭкрана", "3 ВЭкрана" или "4 ВЭкрана", чтобы указать количество создаваемых видовых экранов в пространстве модели.

На запрос в командной строке указать порядок расположения новых видовых экранов.

Командная строка: ВЭКРАН

Команда

список процедур

Для объединения двух видовых экранов на вкладке "Модель"

Щелкните меню "Вид" » "Видовые экраны" » "Соединить".

Установить текущим видовой экран пространства модели, вид в котором нужно сохранить, щелкнув мышью в его пределах.

Щелкнуть мышью внутри смежного видового экрана, который нужно присоединить к первому.

Командная строка: ВЭКРАН

Команда

список процедур

Для восстановления одного видового экрана на вкладке "Модель"

Щелкните меню "Вид" » "Видовые экраны" » "1 ВЭкран".

Командная строка: ВЭКРАН

Команда

список процедур

Для перехода с вкладки "Лист" на вкладку "Модель"

Щелкнуть на ярлыке вкладки "Модель" внизу графической области.

Командная строка: TILEMODE

Команда

список процедур

Для построения параллелепипеда

Щелкните меню "Рисование" » "Тела" » "Ящик".

Указать первый угол основания.

Указать противоположный угол основания.

Задать высоту.

Командная строка: ЯЩИК

Команда

список процедур

Для изменения параметров рабочих пространств

Выберите меню "Окно" » "Рабочие пространства" » Параметры рабочего пространства.

При необходимости измените параметры рабочего пространства в диалоговом окне "Параметры рабочего пространства".

Нажать "ОК".

Командная строка: РАБОЧЕЕ ПРОСТРАНСТВО

Командная строка: ПАРАМЕТРЫРП

Команда

список процедур

Для внедрения зависимых от ссылок именованных объектов в текущий рисунок

Щелкнуть меню "Изменить" » "Объект" » "Внешняя ссылка" » "Внедрение".

В диалоговом окне "Внедрение символов" щелкнуть на значке "+" рядом с именем ссылки.

Разворачивается ветвь, соответствующая выбранной ссылке, со списком имен пяти типов описаний именованных объектов (блоки, размерные стили, слои, типы линий и текстовые стили).

Щелкнуть на значке "+" рядом с именем типа описания.

Появляется список имен элементов таблицы описаний.

Выберите описание именованного объекта. Нажать "Добавить".

В группе "Внедряемые описания" появляется список описаний именованных объектов.

При необходимости повторить пункты 3 и 4.

Нажать "ОК".

Командная строка: ВНЕДРИТЬ

Команда

список процедур

Для переименования слоев, размерных стилей и других именованных объектов

Щелкнуть меню "Формат" » "Переименовать".

В диалоговом окне "Задание нового имени" выбрать тип объекта и объект для переименования.

Ввести новое имя в поле "Новое имя", расположенное под старым именем.

Нажмите кнопку "Новое имя". Нажать "OK".

Командная строка: НОВОЕИМЯ

КОМПИЛ Команда

список команд

Компилирует файлы форм и файлы шрифтов PostScript в файлы SHX

Нет процедур..

КОМСТР Команда

список команд

Отображает командную строку

Для открепления окна команд

Для включения режима прозрачности плавающего окна команд

Для закрепления окна команд

Для изменения размеров закрепленного окна команд

Чтобы скрыть окно команд

КОМСТР Команда

список процедур

Для открепления окна команд

Щелкнуть мышью на ручке переноса в левом углу закрепленного окна команд и, удерживая кнопку, перетащить окно за пределы области закрепления, пока не появится контурная рамка. Расположить окно команд в области рисования окна AutoCAD.

КОМСТР Команда

список процедур

Для включения режима прозрачности плавающего окна команд

Щелкните правой кнопкой мыши в плавающем окне команд. Щелкните "Прозрачность".

В диалоговом окне "Прозрачность" переместить указатель шкалы влево, чтобы сделать окно команд менее прозрачным или вправо, чтобы сделать его более прозрачным.

Степень прозрачности окна может варьироваться от полной непрозрачности до полной прозрачности. Окно команд нельзя сделать прозрачным при выборе опции "Отключить прозрачность для окна".

КОМСТР Команда

список процедур

Для закрепления окна команд

Щелкнуть на заголовке окна команд и, удерживая кнопку, перетащить его в верхнюю или нижнюю зону закрепления окна AutoCAD.

КОМСТР Команда

список процедур

Для изменения размеров закрепленного окна команд

Расположить курсор на горизонтальной разделительной черте, чтобы курсор принял форму двойной черты со стрелками.

Перетащить разделительную черту по вертикали, пока не будет достигнут нужный размер.

КОМСТР Команда

список процедур

Чтобы скрыть окно команд

В меню "Сервис" выберите "Командная строка".

Примечание Для некоторых команд и системных переменных в командной строке доставляются значения, поэтому, возможно, в этих случаях потребуется отобразить командную строку. Чтобы снова отобразить скрытое окно командной строки, нажмите клавиши CTRL+9 или выберите меню "Сервис" » "Командная строка".

КОМСТРСКРЫТЬ Команда

список команд

Скрывает командную строку

Чтобы скрыть окно команд

КОМСТРСКРЫТЬ Команда

список процедур

Чтобы скрыть окно команд

В меню "Сервис" выберите "Командная строка".

КОНТУР Команда

список команд

Создание области или полилинии из замкнутого контура

Для создания областей из набора объектов

Для создания областей с использованием контуров

Для построения составной области путем объединения

Для построения составной области путем вычитания

Для построения составной области путем пересечения

КОНТУР Команда

список процедур

Для создания областей из набора объектов

Щелкните меню "Рисование" » "Область".

Выбрать объекты для преобразования в область.

Каждый из этих объектов должен образовывать замкнутый контур, например круг или замкнутую полилинию.

Нажать ENTER.

В командной строке выводится сообщение о том, сколько обнаружено контуров и сколько создано областей.

Командная строка: ОБЛАСТЬ

КОНТУР Команда

список процедур

Для создания областей с использованием контуров

Щелкните меню "Рисование" » "Контур".

В списке "Тип объекта" диалогового окна "Создание контура" выберите "Область".

Нажать кнопку "Указание точек".

Указать точку на рисунке внутри каждого замкнутого контура, из которого необходимо создать область, а затем нажать ENTER.

Указанные точки интерпретируются как внутренние.

ПримечаниеДля ограничения числа объектов, участвующих в определении контура, можно создать новый набор контуров.

Командная строка: КОНТУР

КОНТУР Команда

список процедур

Для построения составной области путем объединения

Щелкните меню "Изменить" » "Редактирование тел" » "Объединение".

Выбрать первую область для объединения.

Выбрать следующую область.

Выбор объединяемых областей можно выполнять в любой последовательности.

Продолжить выбор областей или нажать ENTER для завершения команды.

Выбранные области объединяются в одну составную область.

Командная строка: ОБЪЕДИНЕНИЕ

КОНТУР Команда

список процедур

Для построения составной области путем вычитания

Щелкните меню "Изменить" » "Редактирование тел" » "Вычитание".

Выбрать одну или несколько областей, из которых производится вычитание, и нажать ENTER.

Выбрать вычитаемую область и нажать ENTER.

Выполняется вычитание областей.

Командная строка: ВЫЧИТАНИЕ

КОНТУР Команда

список процедур

Для построения составной области путем пересечения

Щелкните меню "Изменить" » "Редактирование тел" » "Пересечение".

Выбрать первую область для пересечения.

Выбрать следующую область для пересечения.

Порядок выбора исходных областей при построении пересечения не имеет значения.

Продолжить выбор областей или нажать ENTER для завершения команды.

Строится новая область, полученная в результате пересечения выбранных областей.

Командная строка: ПЕРЕСЕЧЕНИЕ

КОНУС Команда

список команд

Создает трехмерное тело с круглым или эллиптическим основанием, симметрично сужающееся в точку

Для построения параллелепипеда

Для построения конуса с эллиптическим основанием

КОНУС Команда

список процедур

Для построения параллелепипеда

Щелкните меню "Рисование" » "Тела" » "Ящик".

Указать первый угол основания.

Указать противоположный угол основания.

Задать высоту.

Командная строка: ЯЩИК

КОНУС Команда

список процедур

Для построения конуса с эллиптическим основанием

Щелкните меню "Рисование" » "Тела" » "Конус".

Ввести э (Эллиптический).

Указать конечную точку оси.

Указать вторую конечную точку оси.

Указать длину половины второй оси.

Задайте высоту, а затем нажмите ENTER .

Командная строка: КОНУС

КОПИРОВАТЬ Команда

список команд

Копирует объекты на заданное расстояние в указанном направлении

Для копирования объектов с помощью двух точек

Для многократного копирования в любом режиме ручек

Для задания шага смещения при многократном копировании

КОПИРОВАТЬ Команда

список процедур

Для копирования объектов с помощью двух точек

Щелкнуть меню "Изменить" » "Копировать".

Выбрать копируемые объекты.

Указать базовую точку.

Указать вторую точку. Нажать ENTER.

Панель Редактирование

Командная строка: КОПИРОВАТЬ

КОПИРОВАТЬ Команда

список процедур

Для многократного копирования в любом режиме ручек

Выбрать копируемые объекты.

Выбрать базовую ручку на объекте.

Заданная ручка подсвечивается, и включается режим по умолчанию "Растягивание".

Если в процессе указания положения копий на экране в режиме многократного копирования удерживать нажатой клавишу SHIFT, графический курсор начинает перемещаться с шагом, равным расстоянию между двумя последними точками указания.

Ввести к (Копировать).

Копирование будет продолжаться, пока не выключить ручки.

Ввести или указать дополнительные параметры для выполнения операции в текущем режиме ручек.

Выключить ручки, нажав клавишу ENTER, ПРОБЕЛ или ESC.

КОПИРОВАТЬ Команда

список процедур

Для задания шага смещения при многократном копировании

Выбрать копируемые объекты.

Выбрать базовую ручку на объекте.

Заданная ручка подсвечивается, и включается режим по умолчанию "Растягивание".

Включить режим "Перемещение", последовательно нажимая ENTER для циклического переключения режимов ручек.

Ввести к (Копировать).

Переместить курсор и щелкнуть устройством указания.

Шаг смещения определяется расстоянием между выбранной ручкой и точкой, указанной для копирования.

Удерживая в нажатом состоянии клавишу CTRL, указать следующие положения для копирования объектов.

Копии объектов размещаются с равным интервалом, определяемым при последнем копировании.

Выключить ручки, нажав клавишу ENTER, ПРОБЕЛ или ESC.

КОПИРОВАТЬЯЧСВ Команда

список процедур

Для ввода текста в таблицу

Щелкнуть мышью внутри ячейки таблицы и ввести текст.

Открывается панель "Формат текста".

Для перемещения курсора по тексту внутри ячейки используются клавиши со стрелками.

Для перехода на новую строку в ячейке следует нажать ALT + ENTER .

Для переопределения текстового стиля, описанного в стиле таблицы, необходимо щелкнуть на стрелке рядом со списком "Текстовые стили" на панели инструментов и выбрать новый текстовый стиль.

Выбранный текстовый стиль применяется к тексту, уже имеющемуся в ячейке, и любому новому тексту, который будет введен в эту ячейку впоследствии.

Для переопределения настроек форматирования текущего текстового стиля необходимо сначала выделить текст одним из следующих способов:

Для выделения произвольного фрагмента текста нажать левую кнопку мыши и, не отпуская ее, выбрать курсором требуемый сегмент текста.

Для выделения слова дважды щелкнуть на нем мышью.

Для выделения текста ячейки целиком трижды щелкните ячейку (можно также щелкнуть правой кнопкой мыши и выбрать "Выбрать все").

С помощью панели инструментов изменить формат следующим образом:

Для изменения шрифта выбрать нужное значение из списка "Шрифт".

Для изменения высоты символов ввести новое значение в поле "Высота текста".

Для изменения начертания символов на полужирное, курсивное (только для шрифтов TrueType) или подчеркнутое нажать соответствующую кнопку на панели. Для SHX-шрифтов полужирное и курсивное начертания не поддерживаются.

Для изменения цвета символов выбрать нужное значение из списка "Цвет". Щелкнуть "Другой" для отображения диалогового окна

Выбор цвета

Для перемещения между ячейками можно использовать клавиатуру:

Нажать TAB для перемещения в следующую ячейку. Для добавления новой строчки можно, находясь в последней ячейке, нажать TAB.

Нажать SHIFT + TAB для перехода к предыдущей ячейке.

Если курсор находится в начале или конце текста ячейки, то использование клавиш со стрелками приведет к переходу в соседние ячейки. Можно также использовать сочетание клавиш CTRL + клавиша со стрелкой.

Если текст в ячейке выделен цветом, то нажатие клавиши со стрелкой приведет к снятию выделения и переходу курсора в начало или конец текста ячейки.

Для перехода вниз на одну ячейку можно нажать ENTER.

Для сохранения сделанных изменений и выхода нажмите "OK" на панели инструментов или используйте сочетание клавиш CTRL + ENTER .

КОПИРОВАТЬЯЧСВ Команда

список процедур

Для изменения свойств ячеек в таблице

Щелкнуть мышью внутри ячейки таблицы, которую надо изменить.

Воспользоваться одним из следующих способов:

Для изменения одного или более свойств в палитре "Свойства" щелкнуть на значении, которое надо изменить, и ввести или выбрать новое значение.

Для восстановления свойств по умолчанию в контекстном меню выбрать опцию "Снять переопределения свойств".

КОПИРОВАТЬЯЧСВ Команда

список процедур

Для копирования свойств ячейки в другие ячейки

Щелкнуть мышью внутри ячейки таблицы, свойства которой надо скопировать.

(Дополнительно) Для просмотра текущих свойств выбранной ячейки таблицы используйте сочетание клавиш CTRL + 1 , чтобы открыть палитру "Свойства".

Будут скопированы все свойства ячейки за исключением типа ячейки: текстовая или блоковая.

Щелкнуть правой кнопкой мыши. Выбрать "Формат по образцу".

Курсор изменится на кисть.

Для копирования свойств в другую ячейку таблицы рисунка необходимо щелкнуть мышью внутри этой ячейки.

Для вставки блока в ячейку таблицы

КОПИРОВАТЬЯЧСВ Команда

список процедур

Для редактирования текста в ячейке таблицы

Двойным щелчком мыши внутри ячейки выделить ячейку и выбрать опцию "Редактировать ячейку" из контекстного меню.

Для выполнения изменений можно воспользоваться панелью "Формат текста" или контекстным меню.

Для сохранения сделанных изменений и выхода нажмите "OK" на панели инструментов, используйте сочетание клавиш CTRL + ENTER , или щелкните снаружи ячейки.

Нажать кнопку "ОК".

КОПИРОВАТЬЯЧСВ Команда

список процедур

Для вставки блока в ячейку таблицы

Щелкнуть в ячейке таблицы, чтобы выбрать ее, а затем щелкнуть правой кнопкой мыши. Выбрать "Вставить блок".

В диалоговом окне "Вставка блока в ячейку таблицы" выбрать блок из списка блоков рисунка или нажать кнопку "Обзор", чтобы найти блок в другом рисунке.

Задать следующие свойства для блока:

Выбрать поле. Задание параметров выравнивания для блока в ячейке таблицы. Вертикальное выравнивание блока может осуществляться по центру, по верхнему и нижнему краям ячейки. Горизонтальное выравнивание блока может осуществляться по центру, по правому и левому краям ячейки.

Нажать кнопку "ОК". Масштаб для вставки блока. Ввести значение масштаба или выбрать опцию "Вписать" для автоматического подбора масштаба по величине ячейки.

Нажать кнопку "ОК". Угол поворота блока.

Нажать "ОК".

Если блок имеет атрибуты, открывается диалоговое окно "Редактирование атрибутов".

КОПИРОВАТЬЯЧСВ Команда

список команд

Применяет свойства выбранной ячейки таблицы к другим ячейкам

Для ввода текста в таблицу

Для изменения свойств ячеек в таблице

Для копирования свойств ячейки в другие ячейки

Для редактирования текста в ячейке таблицы

Для вставки блока в ячейку таблицы

КОПИРОВАТЬСВ Команда

список процедур

Для копирования свойств объекта в другие объекты

Выберите "Панель Стандартная" » Копировать свойства.

Выбрать объект, свойства которого необходимо скопировать.

Если необходимо, для задания копируемых свойств ввести н (Настройки). В диалоговом окне "Настройки свойств" сбросить флажки свойств, которые не должны копироваться. По умолчанию все флажки установлены. Нажать "ОК".

Нажать кнопку "ОК".

Панель Стандартная

Командная строка: КОПИРОВАТЬСВ

КОПИРОВАТЬСВ Команда

список команд

Копирование свойств выбранного объекта в другие объекты

Для копирования свойств объекта в другие объекты

КПРОТОКОЛ Команда

список команд

Копирование текста из окна протокола командной строки в буфер обмена

Для открытия текстового окна

Для закрытия текстового окна

Для копирования текста из текстового окна в командную строку

КПРОТОКОЛ Команда

список процедур

Для открытия текстового окна

Находясь в области рисования, нажать клавишу F2.

Текстовое окно отображается перед областью рисования.

Командная строка: ТЕКСТЭКР

КПРОТОКОЛ Команда

список процедур

Для закрытия текстового окна

Находясь в текстовом окне, нажать клавишу F2.

Текстовое окно закрывается. Для этих же целей можно использовать и стандартные средства Windows.

Командная строка: ГРАФЭКР

КПРОТОКОЛ Команда

список процедур

Для копирования текста из текстового окна в командную строку

Если текстовое окно еще не открыто, нажать F2 для его открытия.

Выделить текст, который должен быть скопирован.

Щелкнуть правой кнопкой мыши в пределах окна команд или текстового окна. Выбрать "Вставить в командную строку".

Текст будет скопирован в буфер, а затем вставлен в командную строку. После нажатия клавиши ENTER команды выполняются по порядку, как сценарий. Для копирования и вставки текста можно пользоваться комбинациями CTRL+C и CTRL+V.

Командная строка: КБУФЕР, ВСТБУФЕР

Краткая справка

перечень команд

Когда содержимое окна не зафиксировано (

)

, в нем отображается перечень процедур, специфичных для текущей команды. Чтобы оставить в окне нужную процедуру, необходимо зафиксировать содержимое (

) до того, как будет вызвана следующая команда.

Чтобы информационная палитра не загораживала объекты, ее рекомендуется закрепить у края области рисования.

Использование краткой справки с диалоговыми окнами

Если открыто какое-либо диалоговое окно, информационная палитра недоступна. Для того чтобы видеть в ней нужную процедуру, необходимо выполнить следующее:

Закрыть диалоговое окно. Раскрыть описание процедуры. На панели информационной палитры нажать кнопку «Зафиксировать» (

Начать выполнение процедуры.

После того как процедура проделана, следует отменить фиксирование (

)

, чтобы обновить содержимое палитры и получить доступ к описаниям других процедур.

Настройка информационной палитры

Щелчок правой кнопкой на информационной палитре вызывает контекстное меню. В нем имеются следующие пункты.

Начало. Вывод начального раздела.

Назад и Вперед. Перемещение по просмотренным разделам.

Печать. Печать текущего раздела.

Фиксировать. Управление режимом смены содержимого краткой справки по ходу работы. Если пользователь выполняет процедуру, заглядывая в краткую справку, содержимое следует зафиксировать.

Свойства информационной палитры

Кнопка «Свойства» в левом нижнем углу информационной палитры предоставляет доступ к следующим ее свойствам:

Разрешить закрепление. Возможность закрепления информационной палитры в левой или правой части области рисования. Автоматически убирать с экрана. Режим сворачивания информационной палитры, когда курсор покидает ее пределы. Если содержимое палитры должно быть постоянно видимым, опцию следует отключить. Прозрачность. Управление прозрачностью информационной палитры.

Замечание: Для увеличения скорости работы программ AutoLISP, VBA-приложений и пакетных файлов рекомендуется на это время отключать информационную палитру.

Краткая справка

перечень команд

Когда содержимое окна не зафиксировано (

)

) до того, как будет вызвана следующая команда.

Чтобы информационная палитра не загораживала объекты, ее рекомендуется закрепить у края области рисования.

Использование краткой справки с диалоговыми окнами

Начать выполнение процедуры.

После того как процедура проделана, следует отменить фиксирование (

)

, чтобы обновить содержимое палитры и получить доступ к описаниям других процедур.

Настройка информационной палитры

Щелчок правой кнопкой на информационной палитре вызывает контекстное меню. В нем имеются следующие пункты.

Начало. Вывод начального раздела.

Назад и Вперед. Перемещение по просмотренным разделам.

Печать. Печать текущего раздела.

Свойства информационной палитры

Кнопка «Свойства» в левом нижнем углу информационной палитры предоставляет доступ к следующим ее свойствам:

Краткая справка: нет информации

Нет информации

перечень команд

По данной команде нет информации. Подробнее см.:

Начальная страница

КРОМКА Команда

список команд

Изменение видимости кромок трехмерных граней

Для изменения цвета ребра тела

Для копирования ребра тела

КРОМКА Команда

список процедур

Для изменения цвета ребра тела

Щелкнуть меню "Изменить" » "Редактирование тел" » "Изменить цвет ребер".

Выбрать ребро, цвет которого необходимо изменить.

кромки (3М тел):редактирование

В диалоговом окне "Выбор цвета" выбрать цвет. Нажать "ОК".

Нажать ENTER для завершения команды.

Командная строка: РЕДТЕЛ

КРОМКА Команда

список процедур

Для копирования ребра тела

Щелкнуть меню "Изменить" » "Редактирование тел" » "Копирование ребер".

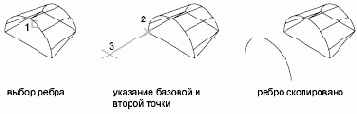

Выбрать ребро для копирования (1).

кромки (3М тел):редактирование

Указать базовую точку перемещения (2).

Указать вторую точку перемещения (3).

Нажать ENTER для завершения команды.

Командная строка: РЕДТЕЛ

Главная сайта
